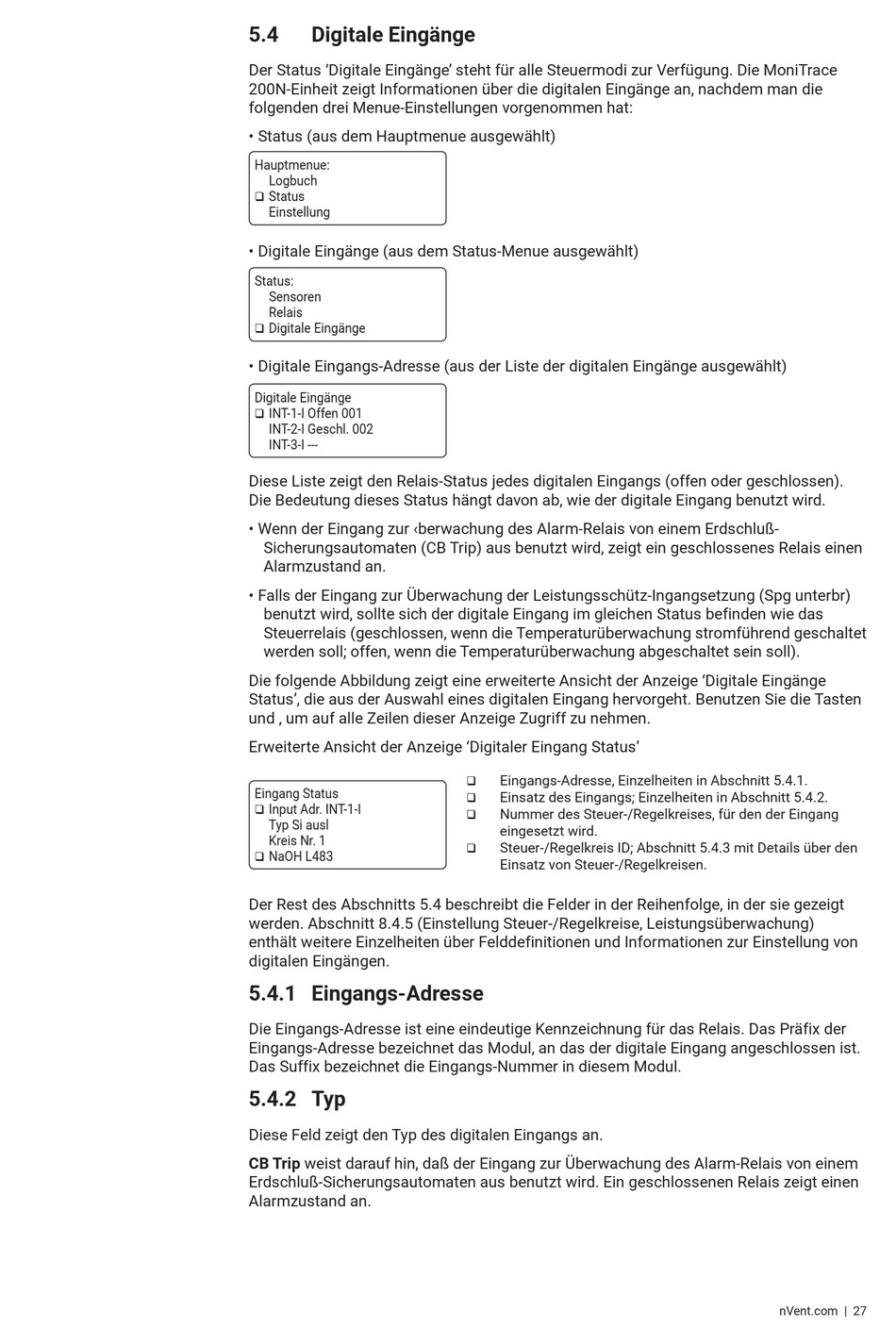

5.4
Digitale Eingänge
Der Status 'Digitale Eingänge' steht für alle Steuermodi zur Verfügung� Die MoniTrace
200N-Einheit zeigt Informationen über die digitalen Eingänge an, nachdem man die
folgenden drei Menue-Einstellungen vorgenommen hat:
• Status (aus dem Hauptmenue ausgewählt)
Hauptmenue:
Logbuch
Status
Einstellung
• Digitale Eingänge (aus dem Status-Menue ausgewählt)
Status:
Sensoren
Relais
Digitale Eingänge
• Digitale Eingangs-Adresse (aus der Liste der digitalen Eingänge ausgewählt)
Digitale Eingänge
INT-1-I Offen 001
INT-2-I Geschl� 002
INT-3-I ---
Diese Liste zeigt den Relais-Status jedes digitalen Eingangs (offen oder geschlossen)�
Die Bedeutung dieses Status hängt davon ab, wie der digitale Eingang benutzt wird�
• Wenn der Eingang zur ‹berwachung des Alarm-Relais von einem Erdschluß-
Sicherungsautomaten (CB Trip) aus benutzt wird, zeigt ein geschlossenes Relais einen
Alarmzustand an�
• Falls der Eingang zur Überwachung der Leistungsschütz-Ingangsetzung (Spg unterbr)
benutzt wird, sollte sich der digitale Eingang im gleichen Status befinden wie das
Steuerrelais (geschlossen, wenn die Temperaturüberwachung stromführend geschaltet
werden soll; offen, wenn die Temperaturüberwachung abgeschaltet sein soll)�
Die folgende Abbildung zeigt eine erweiterte Ansicht der Anzeige 'Digitale Eingänge
Status', die aus der Auswahl eines digitalen Eingang hervorgeht� Benutzen Sie die Tasten
und , um auf alle Zeilen dieser Anzeige Zugriff zu nehmen�
Erweiterte Ansicht der Anzeige 'Digitaler Eingang Status'
Eingang Status
Input Adr� INT-1-I
Typ Si ausl
Kreis Nr� 1
NaOH L483
Der Rest des Abschnitts 5�4 beschreibt die Felder in der Reihenfolge, in der sie gezeigt
werden� Abschnitt 8�4�5 (Einstellung Steuer-/Regelkreise, Leistungsüberwachung)
enthält weitere Einzelheiten über Felddefinitionen und Informationen zur Einstellung von
digitalen Eingängen�
5.4.1 Eingangs-Adresse
Die Eingangs-Adresse ist eine eindeutige Kennzeichnung für das Relais� Das Präfix der
Eingangs-Adresse bezeichnet das Modul, an das der digitale Eingang angeschlossen ist�
Das Suffix bezeichnet die Eingangs-Nummer in diesem Modul�
5.4.2 Typ
Diese Feld zeigt den Typ des digitalen Eingangs an�
CB Trip weist darauf hin, daß der Eingang zur Überwachung des Alarm-Relais von einem
Erdschluß-Sicherungsautomaten aus benutzt wird� Ein geschlossenen Relais zeigt einen
Alarmzustand an�
Eingangs-Adresse, Einzelheiten in Abschnitt 5�4�1�
Einsatz des Eingangs; Einzelheiten in Abschnitt 5�4�2�
Nummer des Steuer-/Regelkreises, für den der Eingang
eingesetzt wird�
Steuer-/Regelkreis ID; Abschnitt 5�4�3 mit Details über den
Einsatz von Steuer-/Regelkreisen�
nVent�com | 27
