Schritt 6
Schritt 7
Schritt 8
Schritt 9
14 | nVent�com

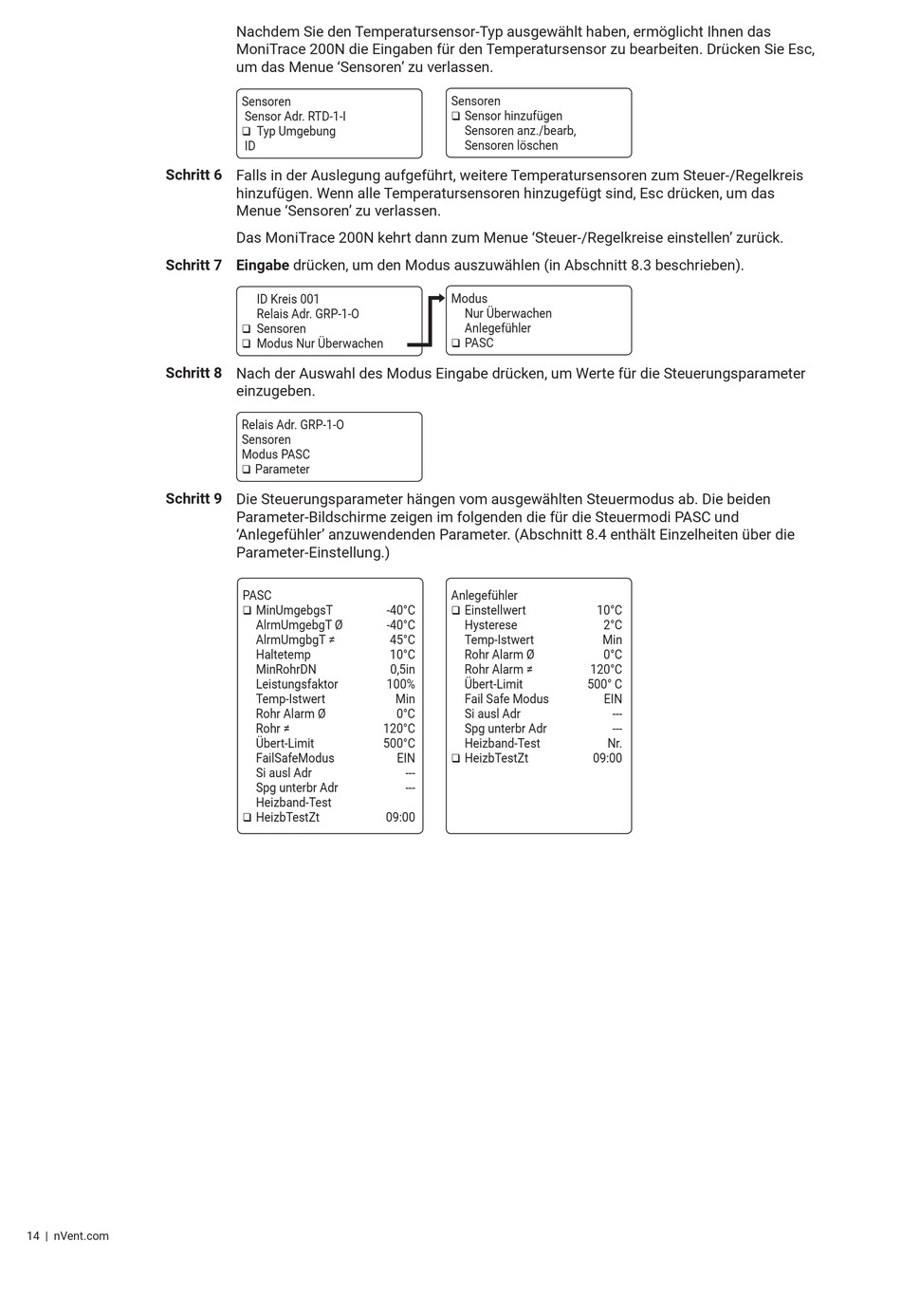

Nachdem Sie den Temperatursensor-Typ ausgewählt haben, ermöglicht Ihnen das
MoniTrace 200N die Eingaben für den Temperatursensor zu bearbeiten� Drücken Sie Esc,
um das Menue 'Sensoren' zu verlassen�
Sensoren
Sensor Adr� RTD-1-I
Typ Umgebung
ID
Falls in der Auslegung aufgeführt, weitere Temperatursensoren zum Steuer-/Regelkreis
hinzufügen� Wenn alle Temperatursensoren hinzugefügt sind, Esc drücken, um das
Menue 'Sensoren' zu verlassen�
Das MoniTrace 200N kehrt dann zum Menue 'Steuer-/Regelkreise einstellen' zurück�
Eingabe drücken, um den Modus auszuwählen (in Abschnitt 8�3 beschrieben)�
ID Kreis 001
Relais Adr� GRP-1-O
Sensoren
Modus Nur Überwachen
Nach der Auswahl des Modus Eingabe drücken, um Werte für die Steuerungsparameter
einzugeben�
Relais Adr� GRP-1-O
Sensoren
Modus PASC
Parameter
Die Steuerungsparameter hängen vom ausgewählten Steuermodus ab� Die beiden
Parameter-Bildschirme zeigen im folgenden die für die Steuermodi PASC und
'Anlegefühler' anzuwendenden Parameter� (Abschnitt 8�4 enthält Einzelheiten über die
Parameter-Einstellung�)
PASC
MinUmgebgsT
-40°C
AlrmUmgebgT Ø
-40°C
AlrmUmgbgT ≠
45°C
Haltetemp
10°C
MinRohrDN
0,5in
Leistungsfaktor
100%
Temp-Istwert
Rohr Alarm Ø
Rohr ≠
120°C
Übert-Limit
500°C
FailSafeModus
Si ausl Adr
Spg unterbr Adr
Heizband-Test
HeizbTestZt
09:00
Sensoren
Sensor hinzufügen
Sensoren anz�/bearb,
Sensoren löschen
Modus
Nur Überwachen
Anlegefühler
PASC
Anlegefühler
Einstellwert
Hysterese
Temp-Istwert
Rohr Alarm Ø
Rohr Alarm ≠
Übert-Limit
Min
Fail Safe Modus
0°C
Si ausl Adr
Spg unterbr Adr
Heizband-Test
EIN
HeizbTestZt
---
---
10°C
2°C
Min
0°C
120°C
500° C
EIN
---
---
Nr�
09:00
