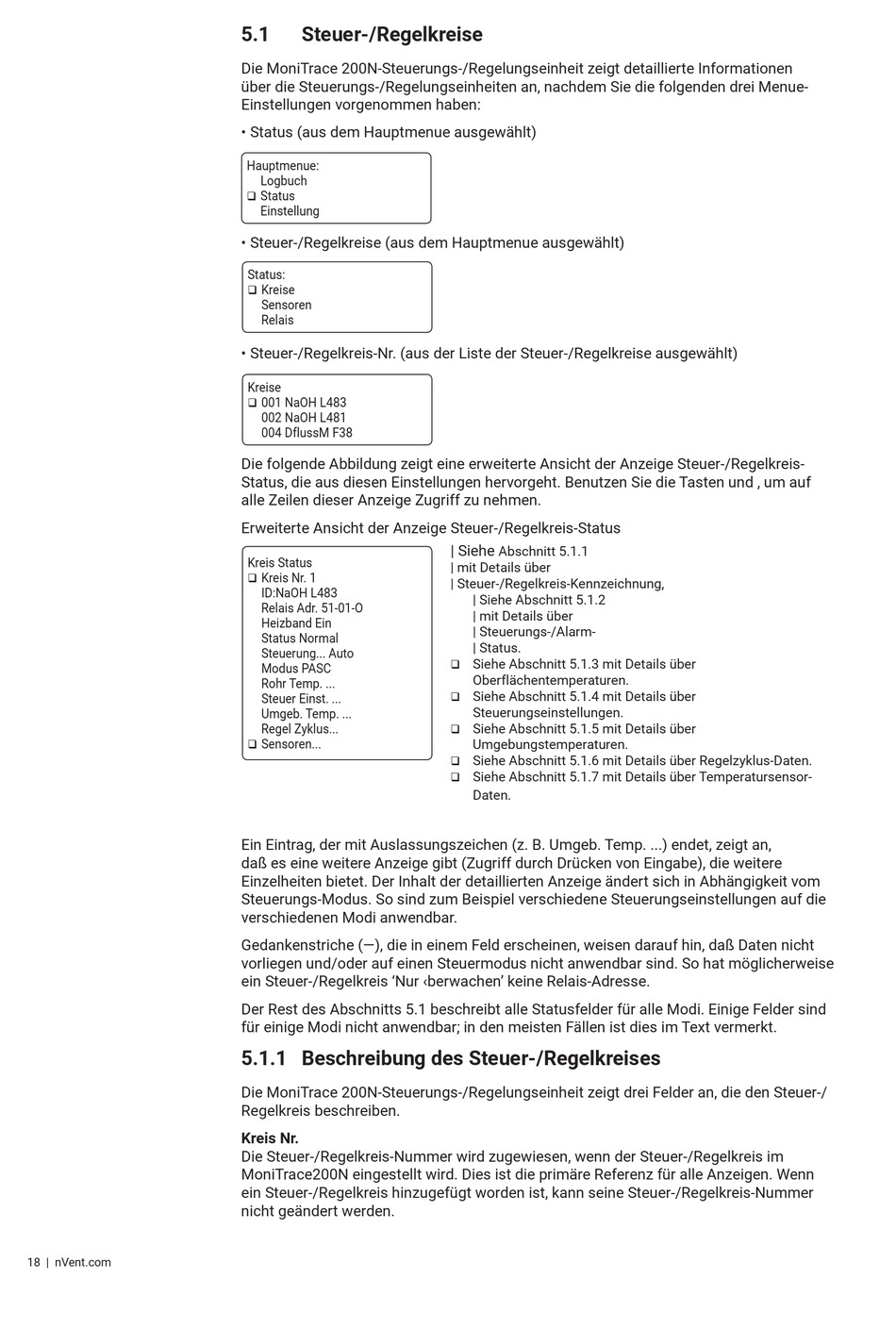

18 | nVent�com
5.1

Steuer-/Regelkreise

Die MoniTrace 200N-Steuerungs-/Regelungseinheit zeigt detaillierte Informationen
über die Steuerungs-/Regelungseinheiten an, nachdem Sie die folgenden drei Menue-
Einstellungen vorgenommen haben:
• Status (aus dem Hauptmenue ausgewählt)
Hauptmenue:
Logbuch
Status
Einstellung
• Steuer-/Regelkreise (aus dem Hauptmenue ausgewählt)
Status:
Kreise
Sensoren
Relais
• Steuer-/Regelkreis-Nr� (aus der Liste der Steuer-/Regelkreise ausgewählt)
Kreise
001 NaOH L483
002 NaOH L481
004 DflussM F38
Die folgende Abbildung zeigt eine erweiterte Ansicht der Anzeige Steuer-/Regelkreis-
Status, die aus diesen Einstellungen hervorgeht� Benutzen Sie die Tasten und , um auf
alle Zeilen dieser Anzeige Zugriff zu nehmen�
Erweiterte Ansicht der Anzeige Steuer-/Regelkreis-Status
Kreis Status
Kreis Nr� 1
ID:NaOH L483
Relais Adr� 51-01-O
Heizband Ein
Status Normal
Steuerung��� Auto
Modus PASC
Rohr Temp� ���
Steuer Einst� ���
Umgeb� Temp� ���
Regel Zyklus���
Sensoren���
Ein Eintrag, der mit Auslassungszeichen (z� B� Umgeb� Temp� ���) endet, zeigt an,
daß es eine weitere Anzeige gibt (Zugriff durch Drücken von Eingabe), die weitere
Einzelheiten bietet� Der Inhalt der detaillierten Anzeige ändert sich in Abhängigkeit vom
Steuerungs-Modus� So sind zum Beispiel verschiedene Steuerungseinstellungen auf die
verschiedenen Modi anwendbar�
Gedankenstriche (—), die in einem Feld erscheinen, weisen darauf hin, daß Daten nicht
vorliegen und/oder auf einen Steuermodus nicht anwendbar sind� So hat möglicherweise
ein Steuer-/Regelkreis 'Nur ‹berwachen' keine Relais-Adresse�
Der Rest des Abschnitts 5�1 beschreibt alle Statusfelder für alle Modi� Einige Felder sind
für einige Modi nicht anwendbar; in den meisten Fällen ist dies im Text vermerkt�
5.1.1 Beschreibung des Steuer-/Regelkreises
Die MoniTrace 200N-Steuerungs-/Regelungseinheit zeigt drei Felder an, die den Steuer-/
Regelkreis beschreiben�
Kreis Nr.
Die Steuer-/Regelkreis-Nummer wird zugewiesen, wenn der Steuer-/Regelkreis im
MoniTrace200N eingestellt wird� Dies ist die primäre Referenz für alle Anzeigen� Wenn
ein Steuer-/Regelkreis hinzugefügt worden ist, kann seine Steuer-/Regelkreis-Nummer
nicht geändert werden�
| Siehe
Abschnitt 5�1�1
| mit Details über
| Steuer-/Regelkreis-Kennzeichnung,
| Siehe Abschnitt 5�1�2
| mit Details über
| Steuerungs-/Alarm-
| Status�
Siehe Abschnitt 5�1�3 mit Details über
Oberflächentemperaturen�
Siehe Abschnitt 5�1�4 mit Details über
Steuerungseinstellungen�
Siehe Abschnitt 5�1�5 mit Details über
Umgebungstemperaturen�
Siehe Abschnitt 5�1�6 mit Details über Regelzyklus-Daten�
Siehe Abschnitt 5�1�7 mit Details über Temperatursensor-
Daten�
