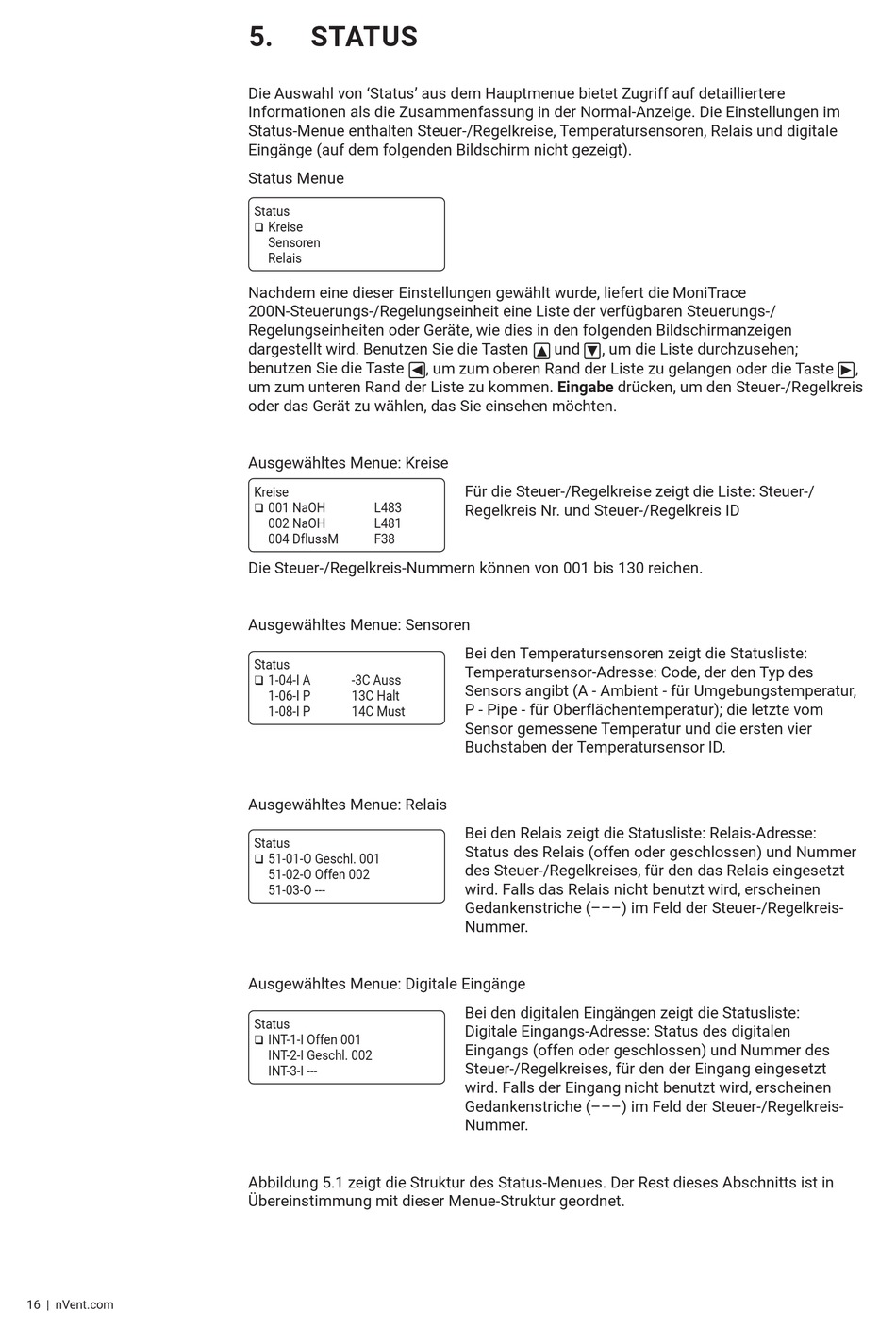

16 | nVent�com
5.

STATUS

Die Auswahl von 'Status' aus dem Hauptmenue bietet Zugriff auf detailliertere
Informationen als die Zusammenfassung in der Normal-Anzeige� Die Einstellungen im
Status-Menue enthalten Steuer-/Regelkreise, Temperatursensoren, Relais und digitale
Eingänge (auf dem folgenden Bildschirm nicht gezeigt)�
Status Menue
Status
Kreise
Sensoren
Relais
Nachdem eine dieser Einstellungen gewählt wurde, liefert die MoniTrace
200N-Steuerungs-/Regelungseinheit eine Liste der verfügbaren Steuerungs-/
Regelungseinheiten oder Geräte, wie dies in den folgenden Bildschirmanzeigen
dargestellt wird� Benutzen Sie die Tasten
benutzen Sie die Taste
um zum unteren Rand der Liste zu kommen� Eingabe drücken, um den Steuer-/Regelkreis
oder das Gerät zu wählen, das Sie einsehen möchten�
Ausgewähltes Menue: Kreise
Kreise
001 NaOH
L483
002 NaOH
L481
004 DflussM
F38
Die Steuer-/Regelkreis-Nummern können von 001 bis 130 reichen�
Ausgewähltes Menue: Sensoren
Status
1-04-I A
-3C Auss
1-06-I P
13C Halt
1-08-I P
14C Must
Ausgewähltes Menue: Relais
Status
51-01-O Geschl� 001
51-02-O Offen 002
51-03-O ---
Ausgewähltes Menue: Digitale Eingänge
Status
INT-1-I Offen 001
INT-2-I Geschl� 002
INT-3-I ---
Abbildung 5�1 zeigt die Struktur des Status-Menues� Der Rest dieses Abschnitts ist in
Übereinstimmung mit dieser Menue-Struktur geordnet�
und
, um zum oberen Rand der Liste zu gelangen oder die Taste
Für die Steuer-/Regelkreise zeigt die Liste: Steuer-/
Regelkreis Nr� und Steuer-/Regelkreis ID
Bei den Temperatursensoren zeigt die Statusliste:
Temperatursensor-Adresse: Code, der den Typ des
Sensors angibt (A - Ambient - für Umgebungstemperatur,
P - Pipe - für Oberflächentemperatur); die letzte vom
Sensor gemessene Temperatur und die ersten vier
Buchstaben der Temperatursensor ID�
Bei den Relais zeigt die Statusliste: Relais-Adresse:
Status des Relais (offen oder geschlossen) und Nummer
des Steuer-/Regelkreises, für den das Relais eingesetzt
wird� Falls das Relais nicht benutzt wird, erscheinen
Gedankenstriche (–––) im Feld der Steuer-/Regelkreis-
Nummer�
Bei den digitalen Eingängen zeigt die Statusliste:
Digitale Eingangs-Adresse: Status des digitalen
Eingangs (offen oder geschlossen) und Nummer des
Steuer-/Regelkreises, für den der Eingang eingesetzt
wird� Falls der Eingang nicht benutzt wird, erscheinen
Gedankenstriche (–––) im Feld der Steuer-/Regelkreis-
Nummer�
, um die Liste durchzusehen;
,
