Seite 2: Erforderliches Werkzeug

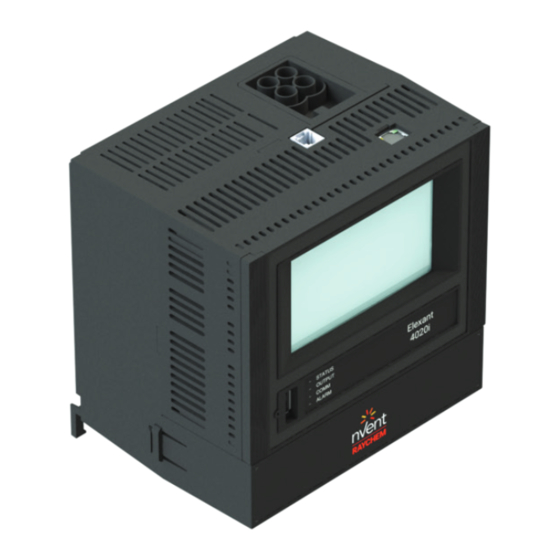

BESCHREIBUNG Der nVent RAYCHEM Elexant 4010i ist ein kompakter, voll ausgestatteter, Einkanal- Regler mit Touchscreen für Begleitheizungen. Er ermöglicht die Regelung und Überwachung von elektrischen Begleitheizungskreisen (EBH) sowohl für den Frostschutz als auch für die Regelung der Prozesstemperatur. Der Regler ist mit oberen und unteren Grenzwertalarmen für Temperatur und Strom, Fehlerstrom... -
Seite 3: Umgebungsbedingungen
Verlängerbar mit einem geschirmten, 2-adrigen Kabel mit max. 20 Ω pro Leiter. Thermoelement Erfordert externe 4-20-mA-Messumformer 4-20 mA Stromschleife, ±0,05 mA, 24 V DC vom Gerät bereitgestellt, externe Speisung kann ebenfalls verwendet werden Bei Verwendung des IS-Modelle sind eigensichere Barrieren an den RTD-Eingängen vorhanden. nVent.com | 3... -
Seite 4: Digitale Eingänge
Wand- oder Tischmontage mit vier Bohrungen auf 152 mm x 279 mm (6,0" x 11,0") mittig Bohrungsdurchmesser: 8 mm (0,3 Zoll) Edelstahlgehäuse mit SSR Wand- oder Tischmontage mit vier Bohrungen auf 143 mm x 279 mm (5,6" x 11,0") mittig Bohrungsdurchmesser: 8 mm (0,3 Zoll) nVent.com | 4... -
Seite 5: Anschlüsse Und Anzeigen
Trennen Sie das Gerät vom Netz, TC2– bevor Sie Klemmen berühren TC1– – Unbelegt SSR– SSR+ DIGITALER EINGANG MASSE DIGITALER EINGANG 1 DIGITALER EINGANG 2 RS485 EIN+ RS485 EIN– RS485 MASSE RS485 AUS+ RS485 AUS– RS485 MASSE nVent.com | 5... - Seite 6 [6,1] [6,0] [12,0] [11,0] [12,1] [10,9] Gehäuse aus glasfaserverstärktem Kunststoff (GFK) mit SSR Gehäuse aus glasfaserverstärktem Kunststoff (GFK) mit EMR [8,0] [9,1] [7,5] [5,6] [6,0] [6,3] [11,0] [12,1] [11,0] [11,8] [9,1] Edelstahlgehäuse mit SSR Edelstahlgehäuse mit EMR nVent.com | 6...
-
Seite 7: Spannungsversorgung
Die Anschlüsse erfolgen an den Schraubklemmen von TB4. Die Ausgangsanschlüsse sind bei allen Ausführungen gleich. Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3. Die Erdung der Last ist an den Feldklemmenblock auf der Montageplatte anzuschließen. TB4-4 TB4-5 L1 AUS L2/NULLLEITER AUS nVent.com | 7... - Seite 8 Widerstandsfühler-Leitungen aus dem Feld an Klemmenblock TB1 anschließen. Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3. Die Kabelabschirmungen sind an den Feldklemmenblock auf der Montageplatte anzuschließen. RTD3 RTD1 1 4 7 2 5 8 3 6 9 RTD2 nVent.com | 8...
- Seite 9 Alarme) angezogen und ausfallsicher konfiguriert. Das Alarmrelais ist ein potentialfreier Wechsler mit einer Schaltleistung von 277 V und max. 3 A. Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3. HINWEIS: Das Alarmrelais ist im alarmlosen Zustand gezeigt nVent.com | 9...
- Seite 10 Die Kabelabschirmungen sind an den Feldklemmenblock auf der Montageplatte anzuschließen. RS-485 AUS Zum nächsten Gerät oder 120 Ohm Abschlusswiderstand anschließen Hinweis: Einen Abschlusswiderstand mit 120 Ohm wie gezeigt anschließen, wenn die das letzte Gerät am Kommunikationsbus ist. nVent.com | 10...
- Seite 11 Digitale Eingänge Mehrzweck-Eingang für externe trockene (spannungsfreie) Kontakte oder Gleichstrom. Kennwerte Max. 100 Ω Schleifenwiderstand oder 5-24 V DC bei 1 mA Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE. EIN/AUS forcieren Ext. 5-24 V DC – nVent.com | 11...
- Seite 12 Für detaillierte Information zum Klemmenblock siehe Abschnitt ANSCHLÜSSE auf Seite 3. – +24 V 24V_MASSE Last 12. USB-STECKER Der USB-Anschluss an der Vorderseite des Geräts kann zum Importieren und Exportieren von Benutzereinstellungen verwendet werden, um die Programmierung von Geräten und das Hochladen neuer Firmware zu erleichtern. nVent.com | 12...
-
Seite 13: Eigensichere Widerstandsfühler-Anschlüsse (Wenn Damit Ausgestattet)
Klasse I, Zone 2, Gruppe IIC IEC EX/ATEX Zone 2 Klasse I, Div 1, Gruppe A, B, C, D Klasse I, Zone 1, Gruppe IIC Klasse I, Zone 0, Gruppe IIC IEC EX/ATEX Zone 1, Zone 0 Fühler nVent.com | 13... - Seite 14 Kondensation oder Staub vorhanden ist. Vor dem Schließen der Gehäusetür das Gerät einschalten und 5 Minuten lang aufheizen lassen. • Nur in Bereichen mit geringem Risiko für mechanische Einwirkungen installieren. • 4010i-Mod und 4010i-Mod-IS Ersatzmodule müssen in vorhandene Elexant 4010i-Gehäuse eingebaut werden, die für ATEX/IECEx Zone 2 zugelassen sind. nVent.com | 14...
- Seite 15 Tuch reinigen. de l'appareil qu'avec un chiffon humide Der Elexant 4010i enthält keine vom Benutzer zu wartenden Teile. Wenden Sie sich für Wartung und ggf. eine Rücksendenummer an Ihren nVent Ansprechpartner. North America Europe, Middle East, Africa...
