Liste der Zeichen:
!"#$%&'()*+,-�/
ABCDEFGHIJKLMNOPQRSTUVWXYZ
abcdefghijklmnopqrstuvwxyz
0123456789
:;<=>?@
36 | nVent�com
• Benutzen Sie die Tasten
ändern möchten�
• Benutzen Sie die Tasten
schrittweise nach oben oder nach unten zu versetzen�
• Drücken Sie die Taste Rücksetzen, um das ID-Feld rechts von der Stellung des Pfeils zu
löschen, löschen Sie das gesamte Feld, indem Sie den Pfeil ganz nach links setzen und
die Taste Rücksetzen drücken�
• Drücken Sie die Taste Menue, um das ausgewählte Zeichen auf den nächsten Index-
Punkt in der Zeichenliste springen zu lassen:
- (Leertaste, gefolgt von den Sonderzeichen)
A (Großbuchstaben A)
a (Kleinbuchstaben a)
0 (Ziffer 0)
; (Sonderzeichen)
Auswahl:
Voreinstellung:

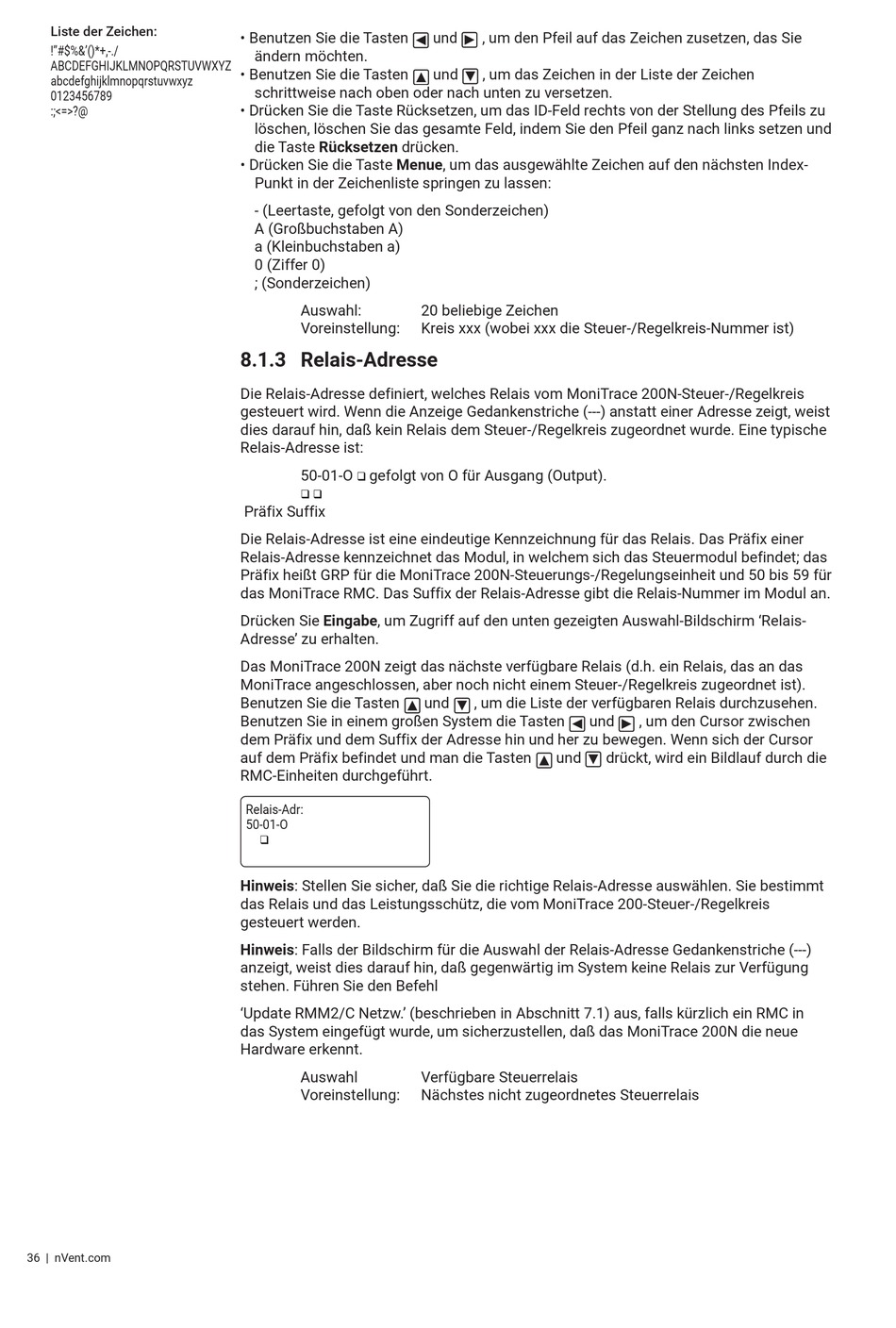

8.1.3 Relais-Adresse
Die Relais-Adresse definiert, welches Relais vom MoniTrace 200N-Steuer-/Regelkreis
gesteuert wird� Wenn die Anzeige Gedankenstriche (---) anstatt einer Adresse zeigt, weist
dies darauf hin, daß kein Relais dem Steuer-/Regelkreis zugeordnet wurde� Eine typische
Relais-Adresse ist:
50-01-O
gefolgt von O für Ausgang (Output)�
Präfix Suffix
Die Relais-Adresse ist eine eindeutige Kennzeichnung für das Relais� Das Präfix einer
Relais-Adresse kennzeichnet das Modul, in welchem sich das Steuermodul befindet; das
Präfix heißt GRP für die MoniTrace 200N-Steuerungs-/Regelungseinheit und 50 bis 59 für
das MoniTrace RMC� Das Suffix der Relais-Adresse gibt die Relais-Nummer im Modul an�
Drücken Sie Eingabe, um Zugriff auf den unten gezeigten Auswahl-Bildschirm 'Relais-
Adresse' zu erhalten�
Das MoniTrace 200N zeigt das nächste verfügbare Relais (d�h� ein Relais, das an das
MoniTrace angeschlossen, aber noch nicht einem Steuer-/Regelkreis zugeordnet ist)�
Benutzen Sie die Tasten
Benutzen Sie in einem großen System die Tasten
dem Präfix und dem Suffix der Adresse hin und her zu bewegen� Wenn sich der Cursor
auf dem Präfix befindet und man die Tasten
RMC-Einheiten durchgeführt�
Relais-Adr:
50-01-O
Hinweis: Stellen Sie sicher, daß Sie die richtige Relais-Adresse auswählen� Sie bestimmt
das Relais und das Leistungsschütz, die vom MoniTrace 200-Steuer-/Regelkreis
gesteuert werden�
Hinweis: Falls der Bildschirm für die Auswahl der Relais-Adresse Gedankenstriche (---)
anzeigt, weist dies darauf hin, daß gegenwärtig im System keine Relais zur Verfügung
stehen� Führen Sie den Befehl
'Update RMM2/C Netzw�' (beschrieben in Abschnitt 7�1) aus, falls kürzlich ein RMC in
das System eingefügt wurde, um sicherzustellen, daß das MoniTrace 200N die neue
Hardware erkennt�
Auswahl
Voreinstellung:
und
, um den Pfeil auf das Zeichen zusetzen, das Sie
und
, um das Zeichen in der Liste der Zeichen
20 beliebige Zeichen
Kreis xxx (wobei xxx die Steuer-/Regelkreis-Nummer ist)
und
, um die Liste der verfügbaren Relais durchzusehen�
und
Verfügbare Steuerrelais
Nächstes nicht zugeordnetes Steuerrelais
und
, um den Cursor zwischen
drückt, wird ein Bildlauf durch die
