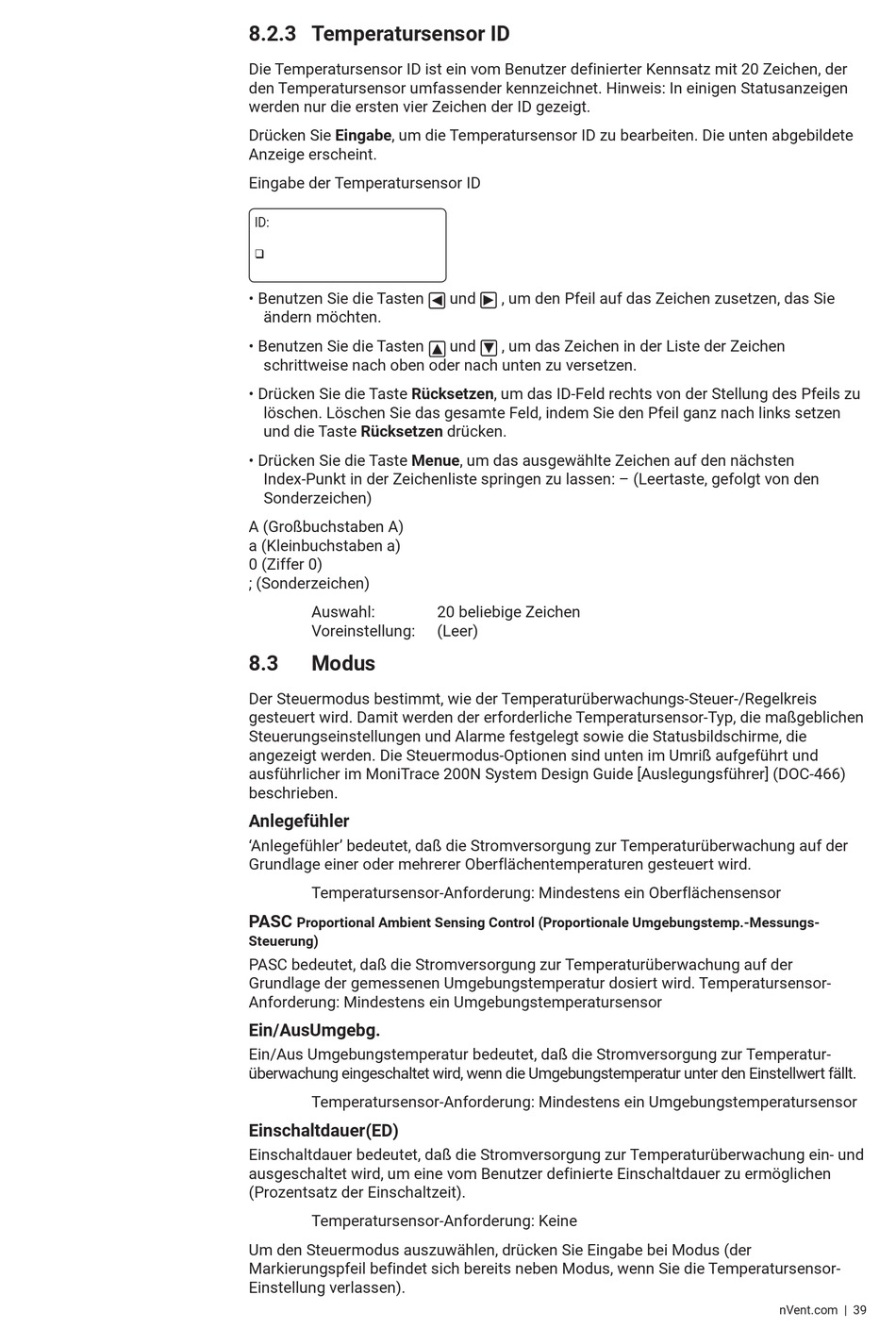

8.2.3 Temperatursensor ID
Die Temperatursensor ID ist ein vom Benutzer definierter Kennsatz mit 20 Zeichen, der
den Temperatursensor umfassender kennzeichnet� Hinweis: In einigen Statusanzeigen
werden nur die ersten vier Zeichen der ID gezeigt�
Drücken Sie Eingabe, um die Temperatursensor ID zu bearbeiten� Die unten abgebildete
Anzeige erscheint�
Eingabe der Temperatursensor ID
ID:
• Benutzen Sie die Tasten
ändern möchten�
• Benutzen Sie die Tasten
schrittweise nach oben oder nach unten zu versetzen�
• Drücken Sie die Taste Rücksetzen, um das ID-Feld rechts von der Stellung des Pfeils zu
löschen� Löschen Sie das gesamte Feld, indem Sie den Pfeil ganz nach links setzen
und die Taste Rücksetzen drücken�
• Drücken Sie die Taste Menue, um das ausgewählte Zeichen auf den nächsten
Index-Punkt in der Zeichenliste springen zu lassen: – (Leertaste, gefolgt von den
Sonderzeichen)
A (Großbuchstaben A)
a (Kleinbuchstaben a)
0 (Ziffer 0)
; (Sonderzeichen)
Auswahl:
Voreinstellung:
8.3

Modus

Der Steuermodus bestimmt, wie der Temperaturüberwachungs-Steuer-/Regelkreis
gesteuert wird� Damit werden der erforderliche Temperatursensor-Typ, die maßgeblichen
Steuerungseinstellungen und Alarme festgelegt sowie die Statusbildschirme, die
angezeigt werden� Die Steuermodus-Optionen sind unten im Umriß aufgeführt und
ausführlicher im MoniTrace 200N System Design Guide [Auslegungsführer] (DOC-466)
beschrieben�
Anlegefühler
'Anlegefühler' bedeutet, daß die Stromversorgung zur Temperaturüberwachung auf der
Grundlage einer oder mehrerer Oberflächentemperaturen gesteuert wird�
Temperatursensor-Anforderung: Mindestens ein Oberflächensensor
PASC
Proportional Ambient Sensing Control (Proportionale Umgebungstemp.-Messungs-
Steuerung)
PASC bedeutet, daß die Stromversorgung zur Temperaturüberwachung auf der
Grundlage der gemessenen Umgebungstemperatur dosiert wird� Temperatursensor-
Anforderung: Mindestens ein Umgebungstemperatursensor
Ein/AusUmgebg.
Ein/Aus Umgebungstemperatur bedeutet, daß die Stromversorgung zur Temperatur-
überwachung eingeschaltet wird, wenn die Umgebungstemperatur unter den Einstellwert fällt�
Temperatursensor-Anforderung: Mindestens ein Umgebungstemperatursensor

Einschaltdauer(ED)

Einschaltdauer bedeutet, daß die Stromversorgung zur Temperaturüberwachung ein- und
ausgeschaltet wird, um eine vom Benutzer definierte Einschaltdauer zu ermöglichen
(Prozentsatz der Einschaltzeit)�
Temperatursensor-Anforderung: Keine
Um den Steuermodus auszuwählen, drücken Sie Eingabe bei Modus (der
Markierungspfeil befindet sich bereits neben Modus, wenn Sie die Temperatursensor-
Einstellung verlassen)�
und
, um den Pfeil auf das Zeichen zusetzen, das Sie
und
, um das Zeichen in der Liste der Zeichen
20 beliebige Zeichen
(Leer)
nVent�com | 39
