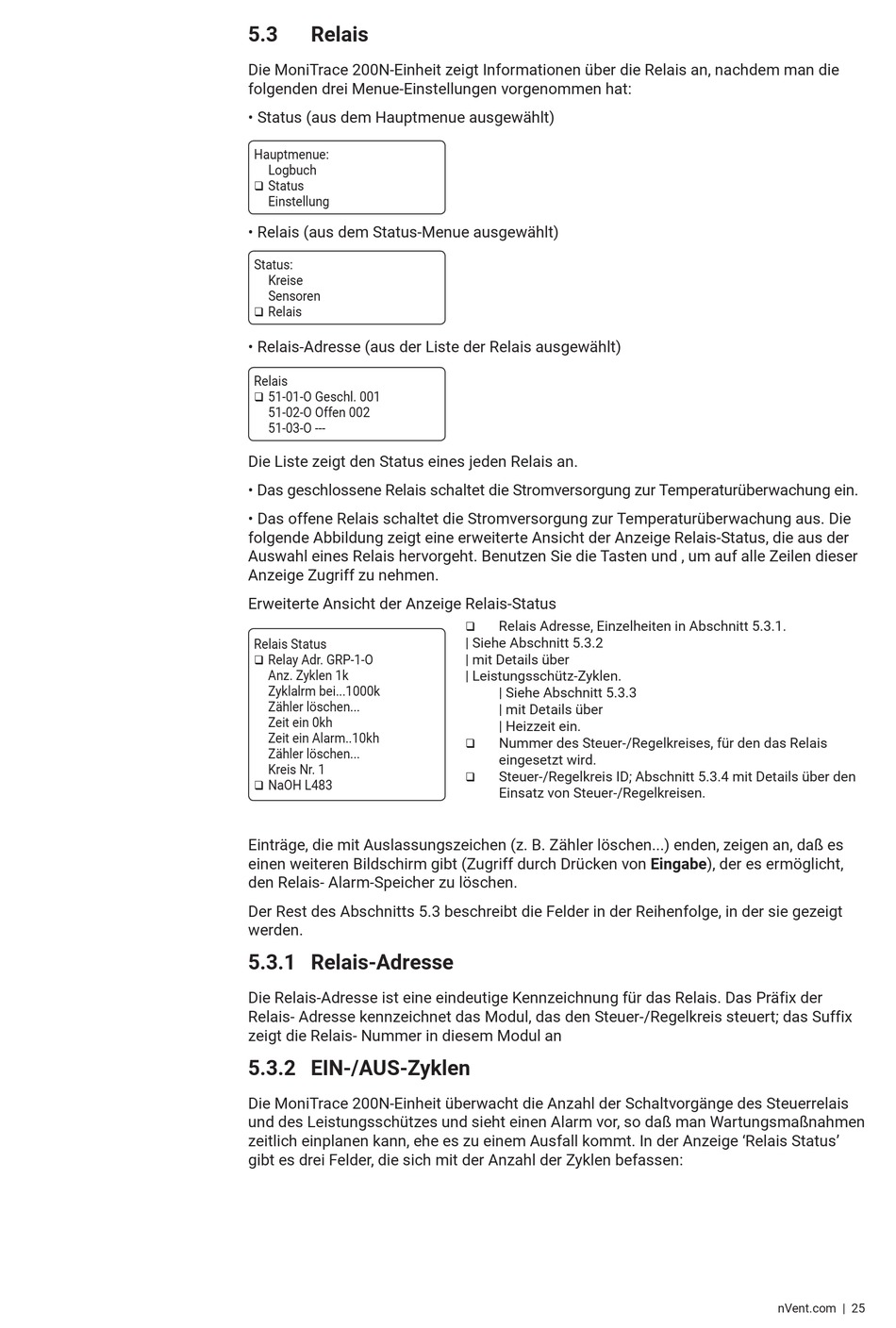

5.3
Relais
Die MoniTrace 200N-Einheit zeigt Informationen über die Relais an, nachdem man die
folgenden drei Menue-Einstellungen vorgenommen hat:
• Status (aus dem Hauptmenue ausgewählt)
Hauptmenue:
Logbuch
Status
Einstellung
• Relais (aus dem Status-Menue ausgewählt)
Status:
Kreise
Sensoren
Relais
• Relais-Adresse (aus der Liste der Relais ausgewählt)
Relais
51-01-O Geschl� 001
51-02-O Offen 002
51-03-O ---
Die Liste zeigt den Status eines jeden Relais an�
• Das geschlossene Relais schaltet die Stromversorgung zur Temperaturüberwachung ein�
• Das offene Relais schaltet die Stromversorgung zur Temperaturüberwachung aus� Die
folgende Abbildung zeigt eine erweiterte Ansicht der Anzeige Relais-Status, die aus der
Auswahl eines Relais hervorgeht� Benutzen Sie die Tasten und , um auf alle Zeilen dieser
Anzeige Zugriff zu nehmen�
Erweiterte Ansicht der Anzeige Relais-Status
Relais Status
Relay Adr� GRP-1-O
Anz� Zyklen 1k
Zyklalrm bei���1000k
Zähler löschen���
Zeit ein 0kh
Zeit ein Alarm��10kh
Zähler löschen���
Kreis Nr� 1
NaOH L483
Einträge, die mit Auslassungszeichen (z� B� Zähler löschen���) enden, zeigen an, daß es
einen weiteren Bildschirm gibt (Zugriff durch Drücken von Eingabe), der es ermöglicht,
den Relais- Alarm-Speicher zu löschen�
Der Rest des Abschnitts 5�3 beschreibt die Felder in der Reihenfolge, in der sie gezeigt
werden�
5.3.1 Relais-Adresse
Die Relais-Adresse ist eine eindeutige Kennzeichnung für das Relais� Das Präfix der
Relais- Adresse kennzeichnet das Modul, das den Steuer-/Regelkreis steuert; das Suffix
zeigt die Relais- Nummer in diesem Modul an
5.3.2 EIN-/AUS-Zyklen
Die MoniTrace 200N-Einheit überwacht die Anzahl der Schaltvorgänge des Steuerrelais
und des Leistungsschützes und sieht einen Alarm vor, so daß man Wartungsmaßnahmen
zeitlich einplanen kann, ehe es zu einem Ausfall kommt� In der Anzeige 'Relais Status'
gibt es drei Felder, die sich mit der Anzahl der Zyklen befassen:
Relais Adresse, Einzelheiten in Abschnitt 5�3�1�
| Siehe Abschnitt 5�3�2
| mit Details über
| Leistungsschütz-Zyklen�
| Siehe Abschnitt 5�3�3
| mit Details über
| Heizzeit ein�
Nummer des Steuer-/Regelkreises, für den das Relais
eingesetzt wird�
Steuer-/Regelkreis ID; Abschnitt 5�3�4 mit Details über den
Einsatz von Steuer-/Regelkreisen�
nVent�com | 25
