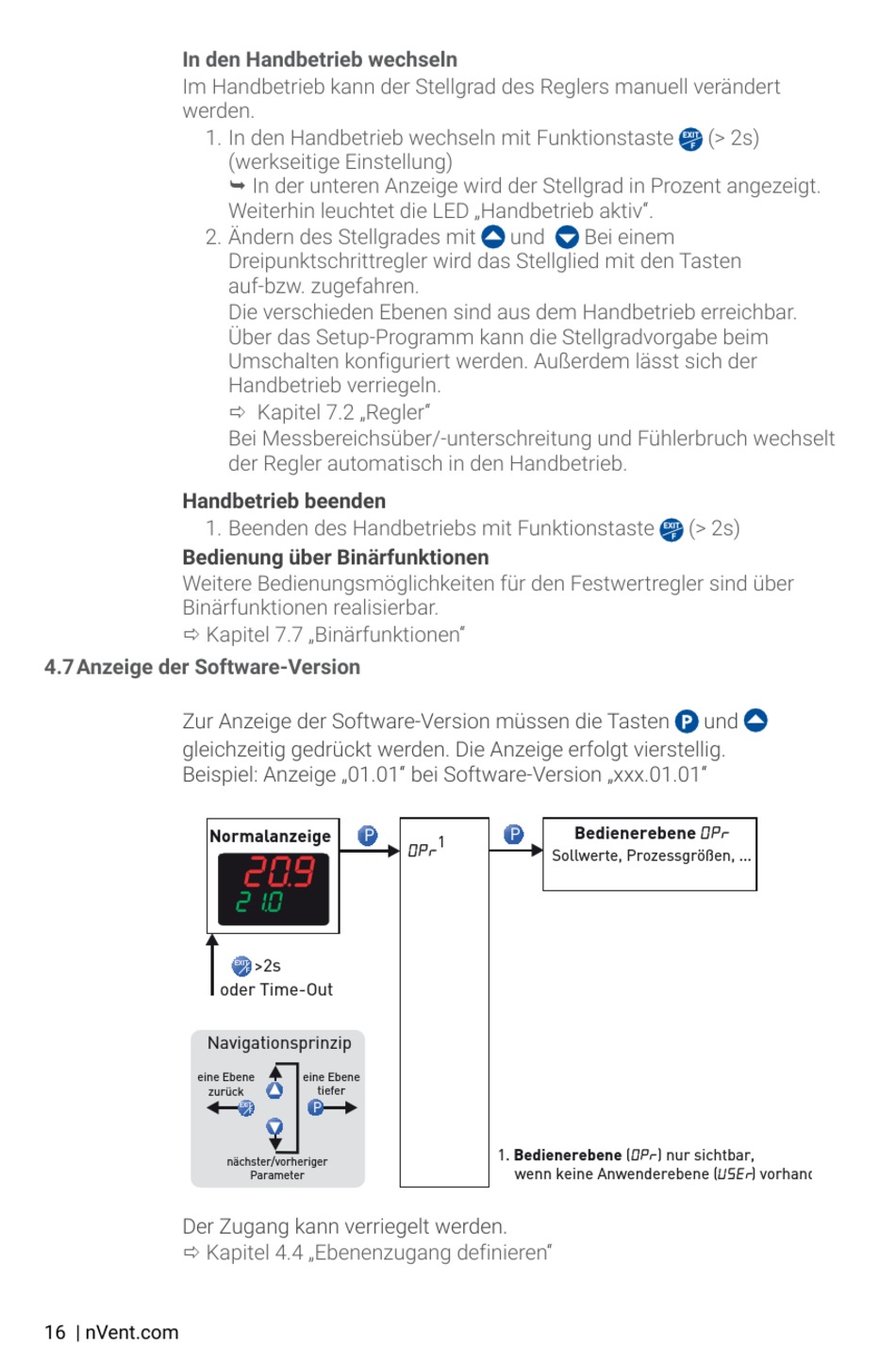

In den Handbetrieb wechseln
Im Handbetrieb kann der Stellgrad des Reglers manuell verändert
werden.
1. In den Handbetrieb wechseln mit Funktionstaste
2. Ändern des Stellgrades mit
Handbetrieb beenden
1. Beenden des Handbetriebs mit Funktionstaste
Bedienung über Binärfunktionen
Weitere Bedienungsmöglichkeiten für den Festwertregler sind über
Binärfunktionen realisierbar.
 Kapitel 7.7 „Binärfunktionen"

4.7 Anzeige der Software-Version

Zur Anzeige der Software-Version müssen die Tasten
gleichzeitig gedrückt werden. Die Anzeige erfolgt vierstellig.
Beispiel: Anzeige „01.01" bei Software-Version „xxx.01.01"
Normalanzeige
Navigationsprinzip
eine Ebene
zurück
Der Zugang kann verriegelt werden.
Der Zugang kann verriegelt werden.
Kapitel 4.4 „Ebenenzugang definieren"
 Kapitel 4.4 „Ebenenzugang definieren"
16 | nVent.com
(werkseitige Einstellung)
 In der unteren Anzeige wird der Stellgrad in Prozent angezeigt.
Weiterhin leuchtet die LED „Handbetrieb aktiv".
Dreipunktschrittregler wird das Stellglied mit den Tasten
auf-bzw. zugefahren.
Die verschieden Ebenen sind aus dem Handbetrieb erreichbar.
Über das Setup-Programm kann die Stellgradvorgabe beim
Umschalten konfiguriert werden. Außerdem lässt sich der
Handbetrieb verriegeln.
 Kapitel 7.2 „Regler"
Bei Messbereichsüber/-unterschreitung und Fühlerbruch wechselt
der Regler automatisch in den Handbetrieb.
P P
>2s
EXIT
F
oder Time-Out
eine Ebene
tiefer
P P
EXIT
F
nächster/vorheriger
Parameter
und
Bedienerebene OPr
P P
1
OPr
Sollwerte, Prozessgrößen, ...
1. Bedienerebene (
wenn keine Anwenderebene (
(> 2s)
Bei einem
(> 2s)
und
) nur sichtbar,
OPr
USEr
) vorhanden
