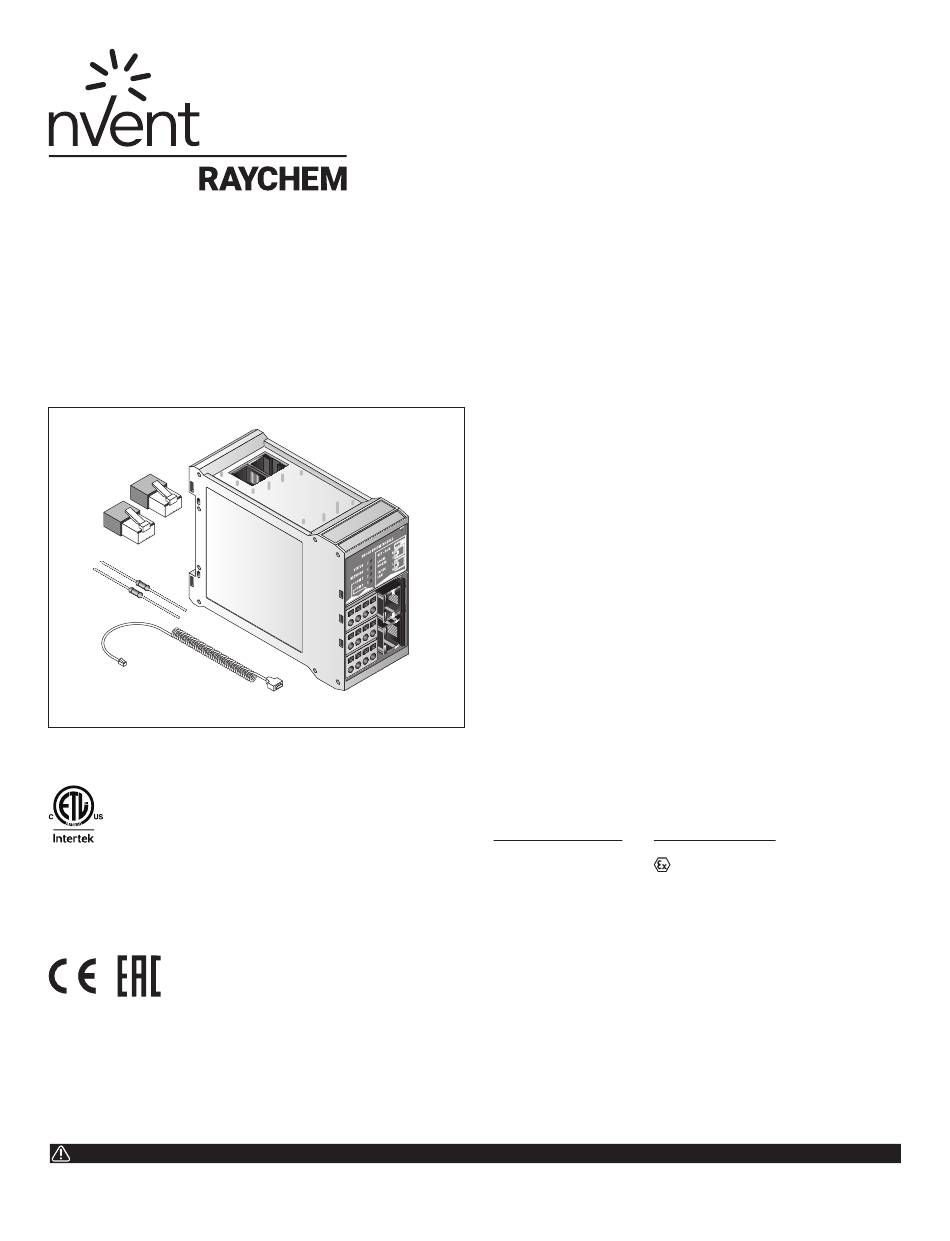

nVent RAYCHEM NGC-40-HTC Installationsanweisungen

NGC-40-HTC — NGC-40-HTC3
Steuer- und Überwachungsmodule für nVent RAYCHEM NGC-40 Systeme
A
B
C
D
Abbildung
nicht maßstabsgetreu
Zulassungen und Zertifizierungen
Ex-Bereiche
Klasse I, Div. 2, Gruppen A,B,C,D T4
Klasse I, Zone 2, AEx nC IIC T4 IP20
Ex nL nC IIC T4 X
–40˚C ≤ Ta ≤ +65˚ C
4008 717
Zertifiziert nach:
CAN/CSA STD. C22.2 Nr. 213-M1987 (R2004)
CAN/CSA STD. C22.2 Nr. 61010-1:2004
EN 61010-1 (2001)
CAN/CSA STD. E60079-15:02 (R2006)
Das Produkt verfügt auch über alle erforderlichen
Zulassungen für den Einsatz in Kasachstan, Russland
und anderen Ländern.
Für weitere Informationen wenden Sie sich bitte an Ihren
zuständigen Vertreter von nVent vor Ort.
WARNUNG:
Dieses elektronische Gerät muss fachgerecht installiert werden, um einen
einwandfreien Betrieb zu gewährleisten und Stromschläge oder Brandgefahr
Erfüllt:
FM-Klasse Nummer 3600 (11/98)
FM-Klasse Nummer 3611 (10/99)
ANSI/UL STD. 60079-15-2009
UL STD. 61010-1
INSTALLATIONSANWEISUNGEN
Beschreibung
Das nVent RAYCHEM NGC-40-BRIDGE-Modul dient als Interface zwischen
dem internen CAN-Netzwerk einer Platine und vorgeschalteten Geräten.
Es unterstützt zahlreiche Kommunikations-Ports und erlaubt den
Anschluss externer Geräte über serielle und Ethernet-Anschlüsse.
Erforderliches Werkzeug
• Kleiner Flachschraubendreher
Weiteres Material
• Netzteil 24 V-DC, 150 mA, pro NGC-40-BRIDGE
• Angefertigte CAN-Kabel mit RJ-45-Anschlüssen
Besondere Einsatzbedingungen für IEC Ex und ATEX:
• Das gesamte Modul wird nach der Schutzart „ec" bewertet.
• Vollständige Anschlussdetails können dieser Installationsanleitung
entnommen werden.
• Das Modul darf nur in Bereichen genutzt werden, keinen höheren
Verschmutzungsgrad gemäß IEC/EN 60664-1 als Verschmutzungsgrad
2 aufweisen.
• Das Modul muss in einem Gehäuse installiert werden, das im Einklang
mit IEC/EN 60079-0 mindestens Schutzart IP54 aufweist.
• Es ist ein Transientenschutz vorzusehen, der auf einen Wert
eingestellt ist, der 140 % des Spitzen-Nennspannungswerts an den
Einspeiseklemmen des Moduls nicht überschreitet.
IEC-Ex-Kennzeichnungen ATEX-Kennzeichnungen
IEC Ex ETL 17.0062x ITS17ATEX4028333X
Ex ec IIC T4 Gc
auszuschließen. Technische Unterstützung erhalten Sie von nVent unter
(800) 545-6258.
II 3 G Ex ec I Gc
nVent.com | 1
