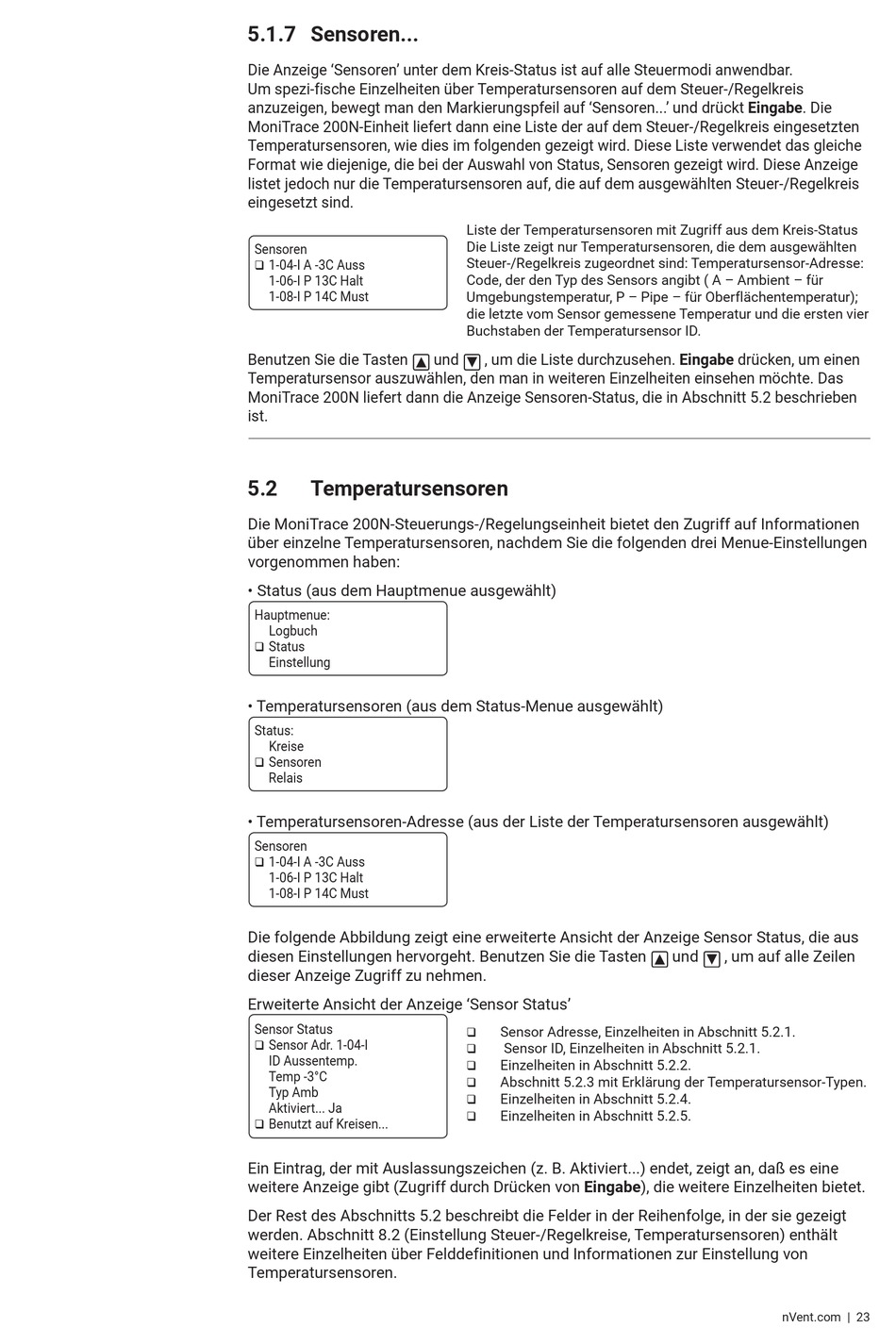

5.1.7 Sensoren...
Die Anzeige 'Sensoren' unter dem Kreis-Status ist auf alle Steuermodi anwendbar�
Um spezi-fische Einzelheiten über Temperatursensoren auf dem Steuer-/Regelkreis
anzuzeigen, bewegt man den Markierungspfeil auf 'Sensoren���' und drückt Eingabe� Die
MoniTrace 200N-Einheit liefert dann eine Liste der auf dem Steuer-/Regelkreis eingesetzten
Temperatursensoren, wie dies im folgenden gezeigt wird� Diese Liste verwendet das gleiche
Format wie diejenige, die bei der Auswahl von Status, Sensoren gezeigt wird� Diese Anzeige
listet jedoch nur die Temperatursensoren auf, die auf dem ausgewählten Steuer-/Regelkreis
eingesetzt sind�
Sensoren
1-04-I A -3C Auss
1-06-I P 13C Halt
1-08-I P 14C Must
Benutzen Sie die Tasten
Temperatursensor auszuwählen, den man in weiteren Einzelheiten einsehen möchte� Das
MoniTrace 200N liefert dann die Anzeige Sensoren-Status, die in Abschnitt 5�2 beschrieben
ist�
5.2
Temperatursensoren
Die MoniTrace 200N-Steuerungs-/Regelungseinheit bietet den Zugriff auf Informationen
über einzelne Temperatursensoren, nachdem Sie die folgenden drei Menue-Einstellungen
vorgenommen haben:
• Status (aus dem Hauptmenue ausgewählt)
Hauptmenue:
Logbuch
Status
Einstellung
• Temperatursensoren (aus dem Status-Menue ausgewählt)
Status:
Kreise
Sensoren
Relais
• Temperatursensoren-Adresse (aus der Liste der Temperatursensoren ausgewählt)
Sensoren
1-04-I A -3C Auss
1-06-I P 13C Halt
1-08-I P 14C Must
Die folgende Abbildung zeigt eine erweiterte Ansicht der Anzeige Sensor Status, die aus
diesen Einstellungen hervorgeht� Benutzen Sie die Tasten
dieser Anzeige Zugriff zu nehmen�
Erweiterte Ansicht der Anzeige 'Sensor Status'
Sensor Status
Sensor Adr� 1-04-I
ID Aussentemp�
Temp -3°C
Typ Amb
Aktiviert��� Ja
Benutzt auf Kreisen���
Ein Eintrag, der mit Auslassungszeichen (z� B� Aktiviert���) endet, zeigt an, daß es eine
weitere Anzeige gibt (Zugriff durch Drücken von Eingabe), die weitere Einzelheiten bietet�
Der Rest des Abschnitts 5�2 beschreibt die Felder in der Reihenfolge, in der sie gezeigt
werden� Abschnitt 8�2 (Einstellung Steuer-/Regelkreise, Temperatursensoren) enthält
weitere Einzelheiten über Felddefinitionen und Informationen zur Einstellung von
Temperatursensoren�
Liste der Temperatursensoren mit Zugriff aus dem Kreis-Status
Die Liste zeigt nur Temperatursensoren, die dem ausgewählten
Steuer-/Regelkreis zugeordnet sind: Temperatursensor-Adresse:
Code, der den Typ des Sensors angibt ( A – Ambient – für
Umgebungstemperatur, P – Pipe – für Oberflächentemperatur);
die letzte vom Sensor gemessene Temperatur und die ersten vier
Buchstaben der Temperatursensor ID�
und
, um die Liste durchzusehen� Eingabe drücken, um einen
Sensor Adresse, Einzelheiten in Abschnitt 5�2�1�
Sensor ID, Einzelheiten in Abschnitt 5�2�1�
Einzelheiten in Abschnitt 5�2�2�
Abschnitt 5�2�3 mit Erklärung der Temperatursensor-Typen�
Einzelheiten in Abschnitt 5�2�4�
Einzelheiten in Abschnitt 5�2�5�
und
, um auf alle Zeilen
nVent�com | 23
