12 | nVent�com

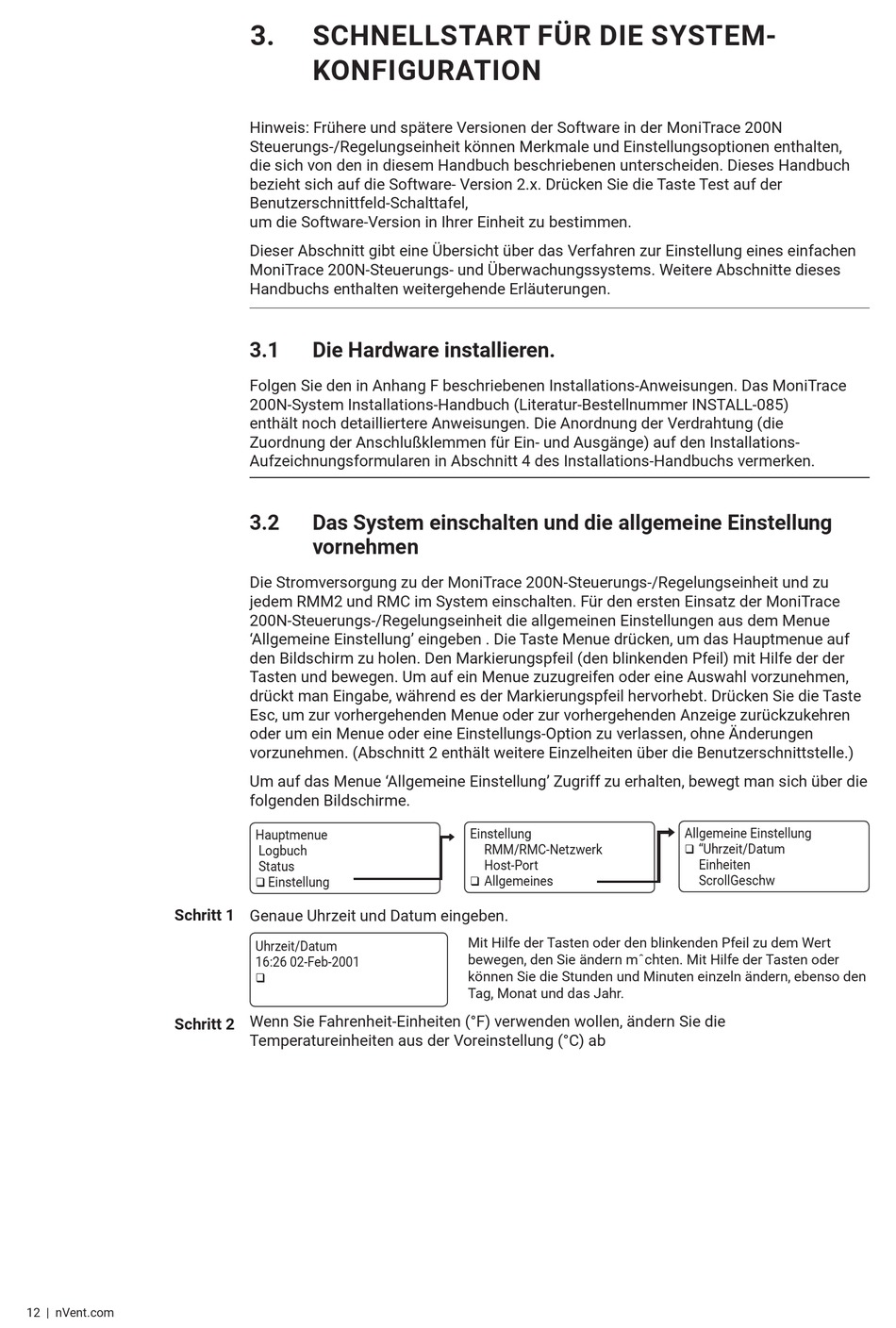

3.
SCHNELLSTART FÜR DIE SYSTEM-
KONFIGURATION
Hinweis: Frühere und spätere Versionen der Software in der MoniTrace 200N
Steuerungs-/Regelungseinheit können Merkmale und Einstellungsoptionen enthalten,
die sich von den in diesem Handbuch beschriebenen unterscheiden� Dieses Handbuch
bezieht sich auf die Software- Version 2�x� Drücken Sie die Taste Test auf der
Benutzerschnittfeld-Schalttafel,
um die Software-Version in Ihrer Einheit zu bestimmen�
Dieser Abschnitt gibt eine Übersicht über das Verfahren zur Einstellung eines einfachen
MoniTrace 200N-Steuerungs- und Überwachungssystems� Weitere Abschnitte dieses
Handbuchs enthalten weitergehende Erläuterungen�
3.1
Die Hardware installieren.
Folgen Sie den in Anhang F beschriebenen Installations-Anweisungen� Das MoniTrace
200N-System Installations-Handbuch (Literatur-Bestellnummer INSTALL-085)
enthält noch detailliertere Anweisungen� Die Anordnung der Verdrahtung (die
Zuordnung der Anschlußklemmen für Ein- und Ausgänge) auf den Installations-
Aufzeichnungsformularen in Abschnitt 4 des Installations-Handbuchs vermerken�
3.2
Das System einschalten und die allgemeine Einstellung
vornehmen
Die Stromversorgung zu der MoniTrace 200N-Steuerungs-/Regelungseinheit und zu
jedem RMM2 und RMC im System einschalten� Für den ersten Einsatz der MoniTrace
200N-Steuerungs-/Regelungseinheit die allgemeinen Einstellungen aus dem Menue
'Allgemeine Einstellung' eingeben � Die Taste Menue drücken, um das Hauptmenue auf
den Bildschirm zu holen� Den Markierungspfeil (den blinkenden Pfeil) mit Hilfe der der
Tasten und bewegen� Um auf ein Menue zuzugreifen oder eine Auswahl vorzunehmen,
drückt man Eingabe, während es der Markierungspfeil hervorhebt� Drücken Sie die Taste
Esc, um zur vorhergehenden Menue oder zur vorhergehenden Anzeige zurückzukehren
oder um ein Menue oder eine Einstellungs-Option zu verlassen, ohne Änderungen
vorzunehmen� (Abschnitt 2 enthält weitere Einzelheiten über die Benutzerschnittstelle�)
Um auf das Menue 'Allgemeine Einstellung' Zugriff zu erhalten, bewegt man sich über die
folgenden Bildschirme�
Hauptmenue
Logbuch
Status
Einstellung
Genaue Uhrzeit und Datum eingeben�
Uhrzeit/Datum
16:26 02-Feb-2001
Wenn Sie Fahrenheit-Einheiten (°F) verwenden wollen, ändern Sie die
Temperatureinheiten aus der Voreinstellung (°C) ab
Einstellung
RMM/RMC-Netzwerk
Host-Port
Allgemeines
Mit Hilfe der Tasten oder den blinkenden Pfeil zu dem Wert
bewegen, den Sie ändern mˆchten� Mit Hilfe der Tasten oder
können Sie die Stunden und Minuten einzeln ändern, ebenso den
Tag, Monat und das Jahr�
Allgemeine Einstellung
"Uhrzeit/Datum
Einheiten
ScrollGeschw
