50 | nVent�com

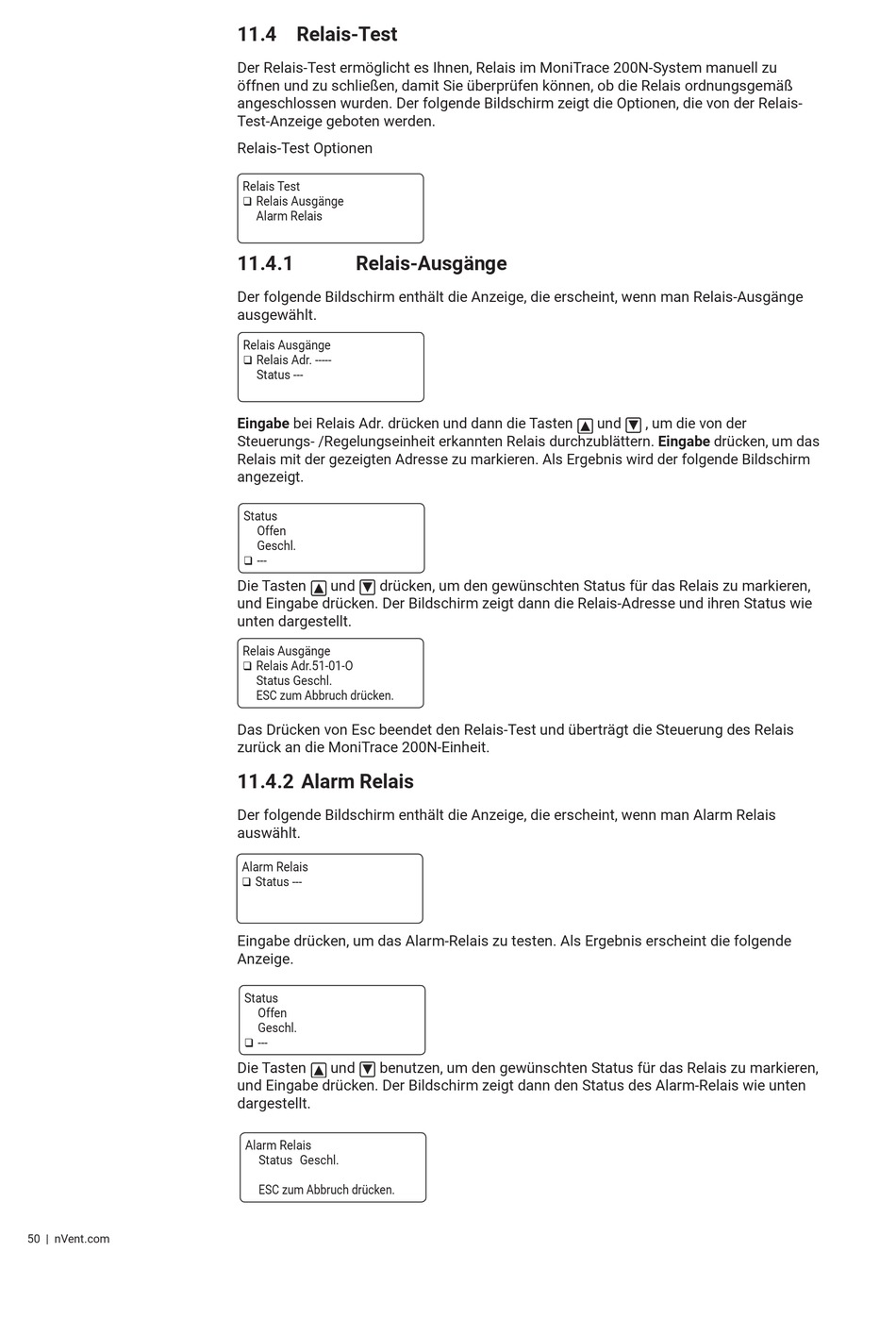

11.4 Relais-Test
Der Relais-Test ermöglicht es Ihnen, Relais im MoniTrace 200N-System manuell zu
öffnen und zu schließen, damit Sie überprüfen können, ob die Relais ordnungsgemäß
angeschlossen wurden� Der folgende Bildschirm zeigt die Optionen, die von der Relais-
Test-Anzeige geboten werden�
Relais-Test Optionen
Relais Test
Relais Ausgänge
Alarm Relais
11.4.1
Relais-Ausgänge
Der folgende Bildschirm enthält die Anzeige, die erscheint, wenn man Relais-Ausgänge
ausgewählt�
Relais Ausgänge
Relais Adr� -----
Status ---
Eingabe bei Relais Adr� drücken und dann die Tasten
Steuerungs- /Regelungseinheit erkannten Relais durchzublättern� Eingabe drücken, um das
Relais mit der gezeigten Adresse zu markieren� Als Ergebnis wird der folgende Bildschirm
angezeigt�
Status
Offen
Geschl�
---
Die Tasten
und
drücken, um den gewünschten Status für das Relais zu markieren,
und Eingabe drücken� Der Bildschirm zeigt dann die Relais-Adresse und ihren Status wie
unten dargestellt�
Relais Ausgänge
Relais Adr�51-01-O
Status Geschl�
ESC zum Abbruch drücken�
Das Drücken von Esc beendet den Relais-Test und überträgt die Steuerung des Relais
zurück an die MoniTrace 200N-Einheit�
11.4.2 Alarm Relais
Der folgende Bildschirm enthält die Anzeige, die erscheint, wenn man Alarm Relais
auswählt�
Alarm Relais
Status ---
Eingabe drücken, um das Alarm-Relais zu testen� Als Ergebnis erscheint die folgende
Anzeige�
Status
Offen
Geschl�
---
Die Tasten
und
benutzen, um den gewünschten Status für das Relais zu markieren,
und Eingabe drücken� Der Bildschirm zeigt dann den Status des Alarm-Relais wie unten
dargestellt�
Alarm Relais
Status Geschl�
ESC zum Abbruch drücken�
und
, um die von der
