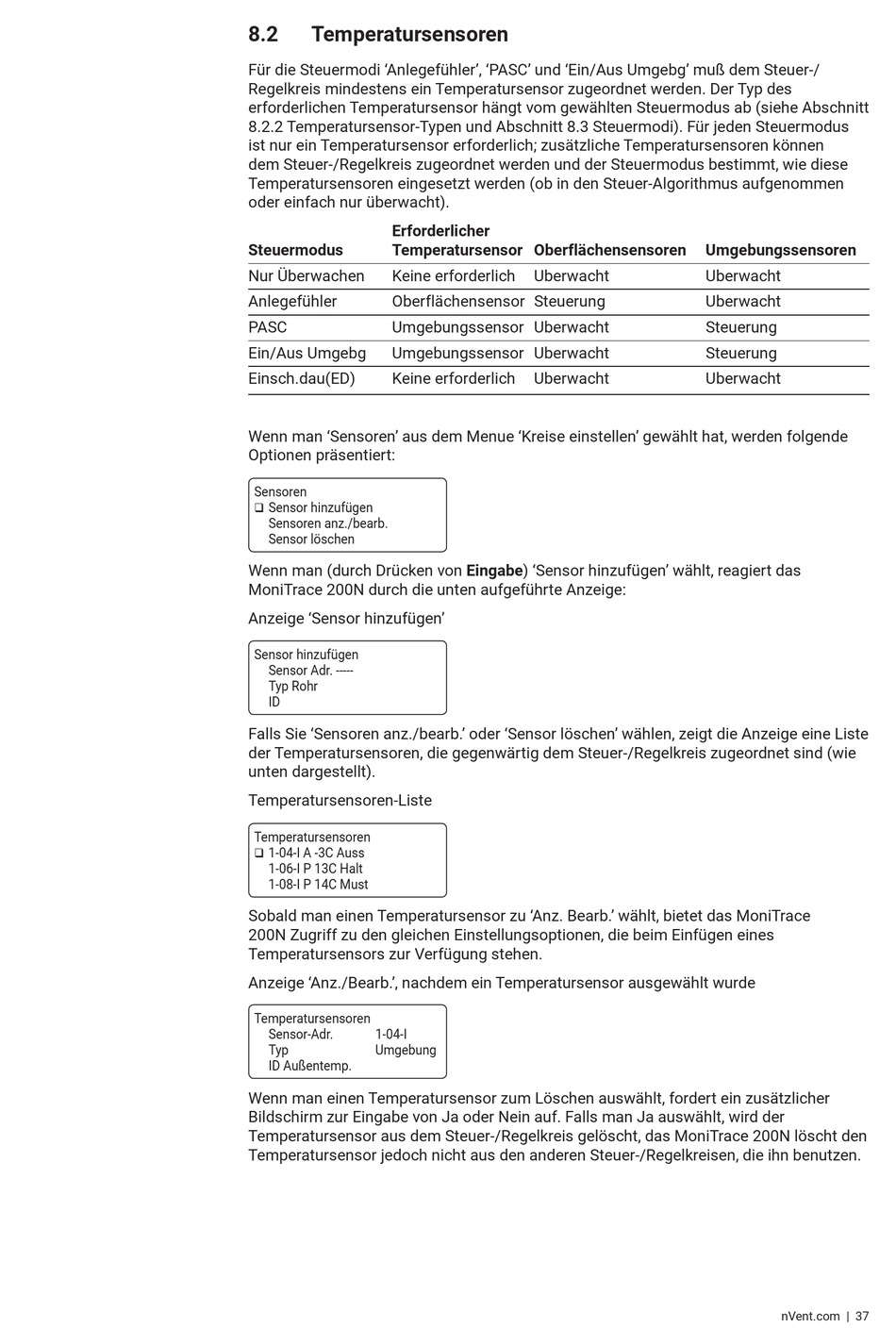

8.2
Temperatursensoren
Für die Steuermodi 'Anlegefühler', 'PASC' und 'Ein/Aus Umgebg' muß dem Steuer-/
Regelkreis mindestens ein Temperatursensor zugeordnet werden� Der Typ des
erforderlichen Temperatursensor hängt vom gewählten Steuermodus ab (siehe Abschnitt
8�2�2 Temperatursensor-Typen und Abschnitt 8�3 Steuermodi)� Für jeden Steuermodus
ist nur ein Temperatursensor erforderlich; zusätzliche Temperatursensoren können
dem Steuer-/Regelkreis zugeordnet werden und der Steuermodus bestimmt, wie diese
Temperatursensoren eingesetzt werden (ob in den Steuer-Algorithmus aufgenommen
oder einfach nur überwacht)�
Erforderlicher
Steuermodus
Temperatursensor Oberflächensensoren
Nur Überwachen
Keine erforderlich
Anlegefühler
Oberflächensensor Steuerung
PASC
Umgebungssensor Uberwacht
Ein/Aus Umgebg
Umgebungssensor Uberwacht
Einsch�dau(ED)
Keine erforderlich
Wenn man 'Sensoren' aus dem Menue 'Kreise einstellen' gewählt hat, werden folgende
Optionen präsentiert:
Sensoren
Sensor hinzufügen
Sensoren anz�/bearb�
Sensor löschen
Wenn man (durch Drücken von Eingabe) 'Sensor hinzufügen' wählt, reagiert das
MoniTrace 200N durch die unten aufgeführte Anzeige:
Anzeige 'Sensor hinzufügen'
Sensor hinzufügen
Sensor Adr� -----
Typ Rohr
ID
Falls Sie 'Sensoren anz�/bearb�' oder 'Sensor löschen' wählen, zeigt die Anzeige eine Liste
der Temperatursensoren, die gegenwärtig dem Steuer-/Regelkreis zugeordnet sind (wie
unten dargestellt)�
Temperatursensoren-Liste
Temperatursensoren
1-04-I A -3C Auss
1-06-I P 13C Halt
1-08-I P 14C Must
Sobald man einen Temperatursensor zu 'Anz� Bearb�' wählt, bietet das MoniTrace
200N Zugriff zu den gleichen Einstellungsoptionen, die beim Einfügen eines
Temperatursensors zur Verfügung stehen�
Anzeige 'Anz�/Bearb�', nachdem ein Temperatursensor ausgewählt wurde
Temperatursensoren
Sensor-Adr�
1-04-I
Typ
Umgebung
ID Außentemp�
Wenn man einen Temperatursensor zum Löschen auswählt, fordert ein zusätzlicher
Bildschirm zur Eingabe von Ja oder Nein auf� Falls man Ja auswählt, wird der
Temperatursensor aus dem Steuer-/Regelkreis gelöscht, das MoniTrace 200N löscht den
Temperatursensor jedoch nicht aus den anderen Steuer-/Regelkreisen, die ihn benutzen�
Uberwacht
Uberwacht
Umgebungssensoren
Uberwacht
Uberwacht
Steuerung
Steuerung
Uberwacht
