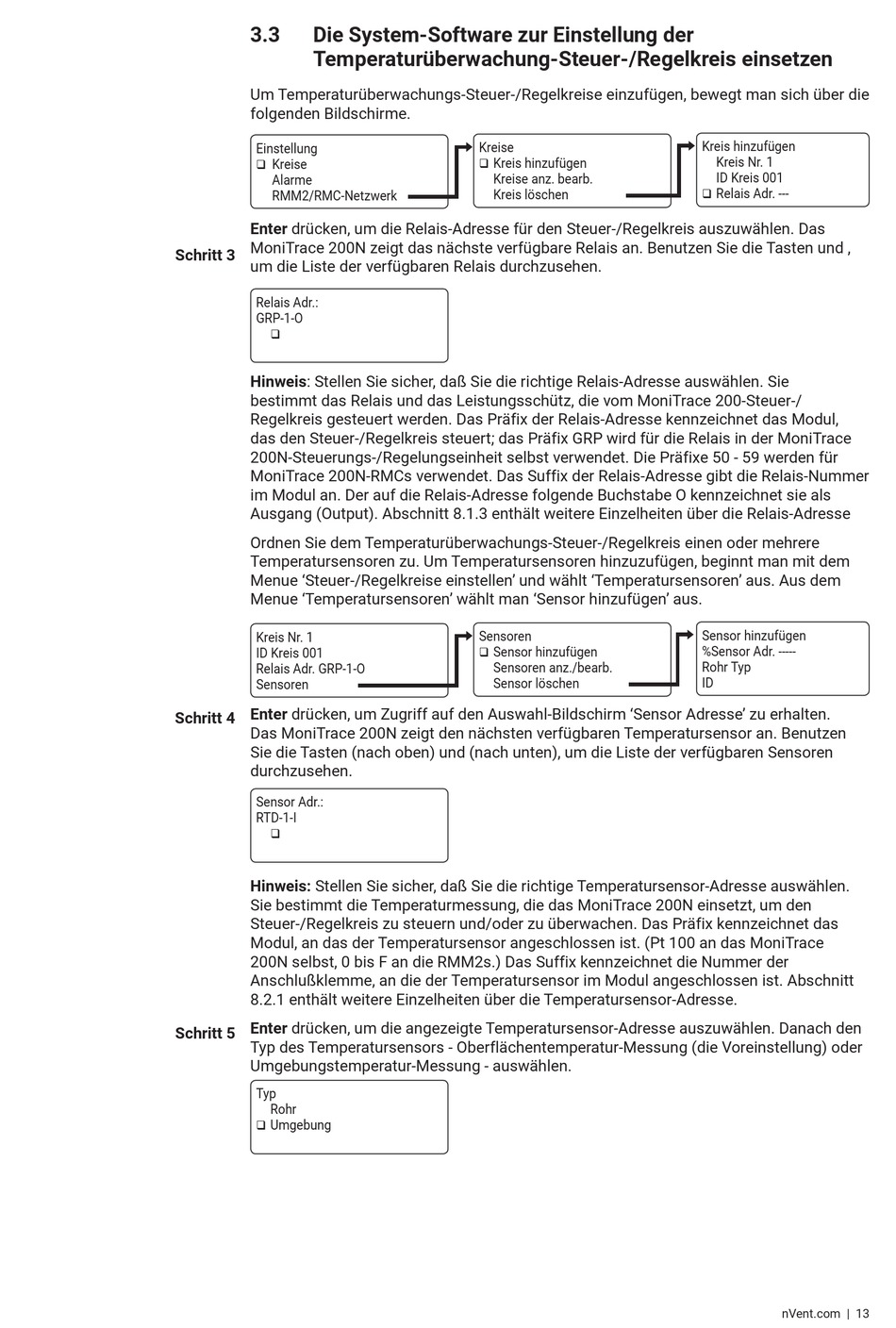

3.3
Die System-Software zur Einstellung der
Temperaturüberwachung-Steuer-/Regelkreis einsetzen
Um Temperaturüberwachungs-Steuer-/Regelkreise einzufügen, bewegt man sich über die
folgenden Bildschirme�
Einstellung
Kreise
Alarme
RMM2/RMC-Netzwerk
Enter drücken, um die Relais-Adresse für den Steuer-/Regelkreis auszuwählen� Das
MoniTrace 200N zeigt das nächste verfügbare Relais an� Benutzen Sie die Tasten und ,
Schritt 3
um die Liste der verfügbaren Relais durchzusehen�
Relais Adr�:
GRP-1-O
Hinweis: Stellen Sie sicher, daß Sie die richtige Relais-Adresse auswählen� Sie
bestimmt das Relais und das Leistungsschütz, die vom MoniTrace 200-Steuer-/
Regelkreis gesteuert werden� Das Präfix der Relais-Adresse kennzeichnet das Modul,
das den Steuer-/Regelkreis steuert; das Präfix GRP wird für die Relais in der MoniTrace
200N-Steuerungs-/Regelungseinheit selbst verwendet� Die Präfixe 50 - 59 werden für
MoniTrace 200N-RMCs verwendet� Das Suffix der Relais-Adresse gibt die Relais-Nummer
im Modul an� Der auf die Relais-Adresse folgende Buchstabe O kennzeichnet sie als
Ausgang (Output)� Abschnitt 8�1�3 enthält weitere Einzelheiten über die Relais-Adresse
Ordnen Sie dem Temperaturüberwachungs-Steuer-/Regelkreis einen oder mehrere
Temperatursensoren zu� Um Temperatursensoren hinzuzufügen, beginnt man mit dem
Menue 'Steuer-/Regelkreise einstellen' und wählt 'Temperatursensoren' aus� Aus dem
Menue 'Temperatursensoren' wählt man 'Sensor hinzufügen' aus�
Kreis Nr� 1
ID Kreis 001
Relais Adr� GRP-1-O
Sensoren
Enter drücken, um Zugriff auf den Auswahl-Bildschirm 'Sensor Adresse' zu erhalten�
Schritt 4
Das MoniTrace 200N zeigt den nächsten verfügbaren Temperatursensor an� Benutzen
Sie die Tasten (nach oben) und (nach unten), um die Liste der verfügbaren Sensoren
durchzusehen�
Sensor Adr�:
RTD-1-I
Hinweis: Stellen Sie sicher, daß Sie die richtige Temperatursensor-Adresse auswählen�
Sie bestimmt die Temperaturmessung, die das MoniTrace 200N einsetzt, um den
Steuer-/Regelkreis zu steuern und/oder zu überwachen� Das Präfix kennzeichnet das
Modul, an das der Temperatursensor angeschlossen ist� (Pt 100 an das MoniTrace
200N selbst, 0 bis F an die RMM2s�) Das Suffix kennzeichnet die Nummer der
Anschlußklemme, an die der Temperatursensor im Modul angeschlossen ist� Abschnitt
8�2�1 enthält weitere Einzelheiten über die Temperatursensor-Adresse�
Enter drücken, um die angezeigte Temperatursensor-Adresse auszuwählen� Danach den
Schritt 5
Typ des Temperatursensors - Oberflächentemperatur-Messung (die Voreinstellung) oder
Umgebungstemperatur-Messung - auswählen�
Typ
Rohr
Umgebung
Kreise
Kreis hinzufügen
Kreise anz� bearb�
Kreis löschen
Sensoren
Sensor hinzufügen
Sensoren anz�/bearb�
Sensor löschen
Kreis hinzufügen
Kreis Nr� 1
ID Kreis 001
Relais Adr� ---
Sensor hinzufügen
%Sensor Adr� -----
Rohr Typ
ID
