2.
BENUTZERSCHNITTSTELLE INTERFACE
2.1
Benutzerschnittstellen-Schalttafel
Die MoniTrace 200N-Benutzerschnittstellen-Schalttafel (in Abbildung 2�1 gezeigt) verfügt
über drei Hauptelemente:
• den Anzeigebildschirm, der Statusdaten, Alarmmeldungen und Steuerungsoptionen
anzeigt,
• einen Satz von vier Anzeigeleuchten,
• Steuertasten�
Flüssig-
kristall-
Anzeige-
bildschirm
STROM-
Anzeige-
VERSOR-
GUNG
leuchten
Test
Steuer-
tasten
Esc

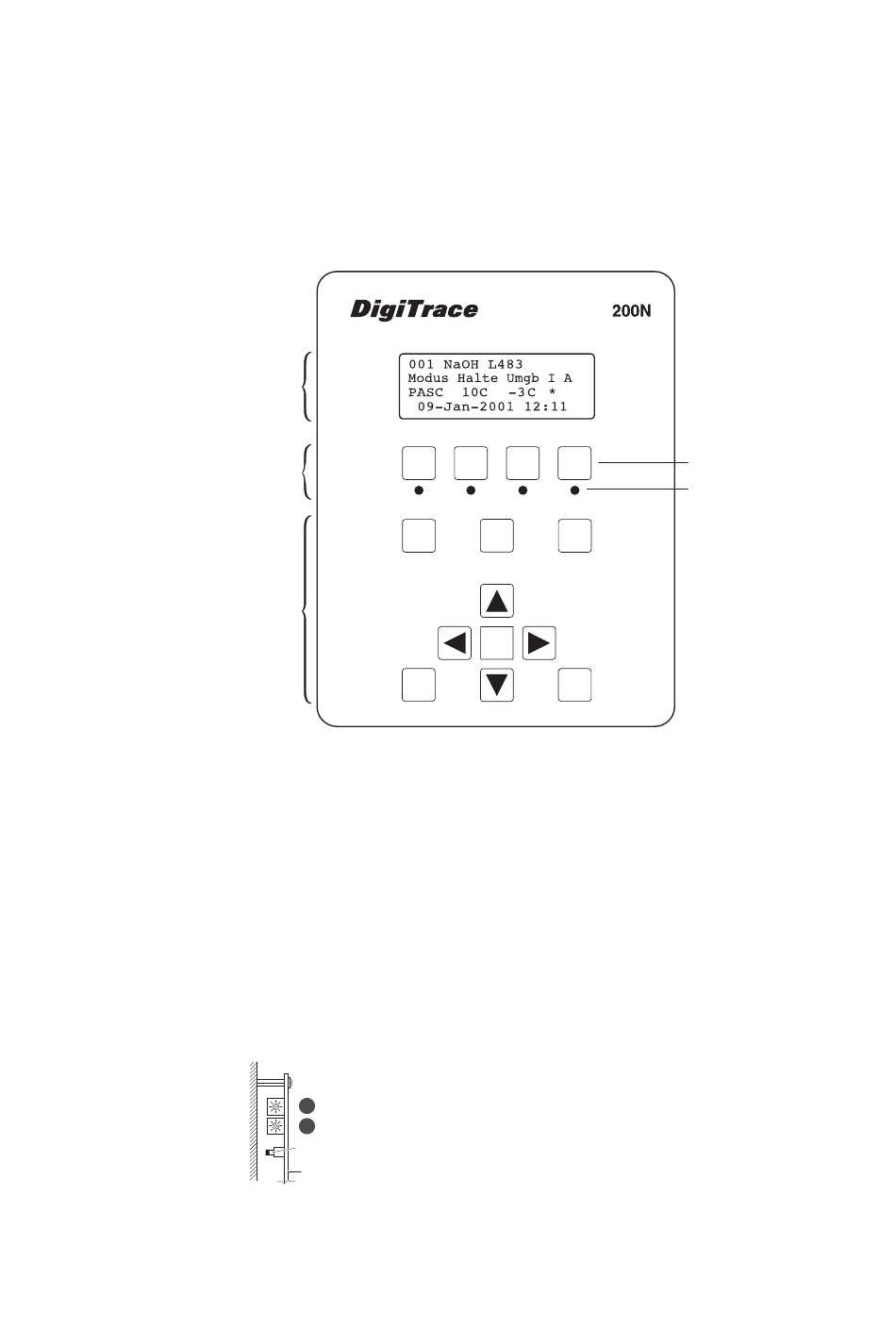

Abbildung 2�1� Die MoniTrace 200N-Benutzerschnittstellen-Schalttafel
Hinweis: Überall in diesem Handbuch enthalten viele der gezeigten Beispiele
Temperaturen in °C, die Betriebssoftware gestattet jedoch auch die Verwendung von °F�
2.1.1 Anzeigen-Kontrast-, Alarmstärken-Einstellungs- und
Rücksetz-Schaltfläche
Wie in Abbildung 2�2 gezeigt, befinden sich die Skalen für die Anzeigen- und Lautstärke-
Einstellungen auf der Benutzerschnittstellen-Schalttafel� Die obere Skala (Punkt 12)
gegen den Uhrzeigersinn drehen, um die Zeichen auf der Flüssigkristall-Anzeige dunkler
einzustellen� Die untere Skala (Punkt 13) im Uhrzeigersinn drehen, um die Lautstärke des
internen akustischen Alarms zu steigern�
Ein System-Rücksetzknopf (der einen warmen Neustart ermˆglicht,) befindet sich genau
unterhalb der Alarm-Lautstärken-Skala�
12
LCD-Kontrast
13
Alarm-Lautstärke
Rücksetzknopf
Benutzerschnittstellen-Schalttafel
Abbildung 2�2� Anzeigenkontrast- und Alarm-Lautstärke-Einstellung
GRP
GRP
ALARM
1
2
Rück-
Ack
setzen
Menue
Eingabe
Etikett
Leuchte
nVent�com | 5
