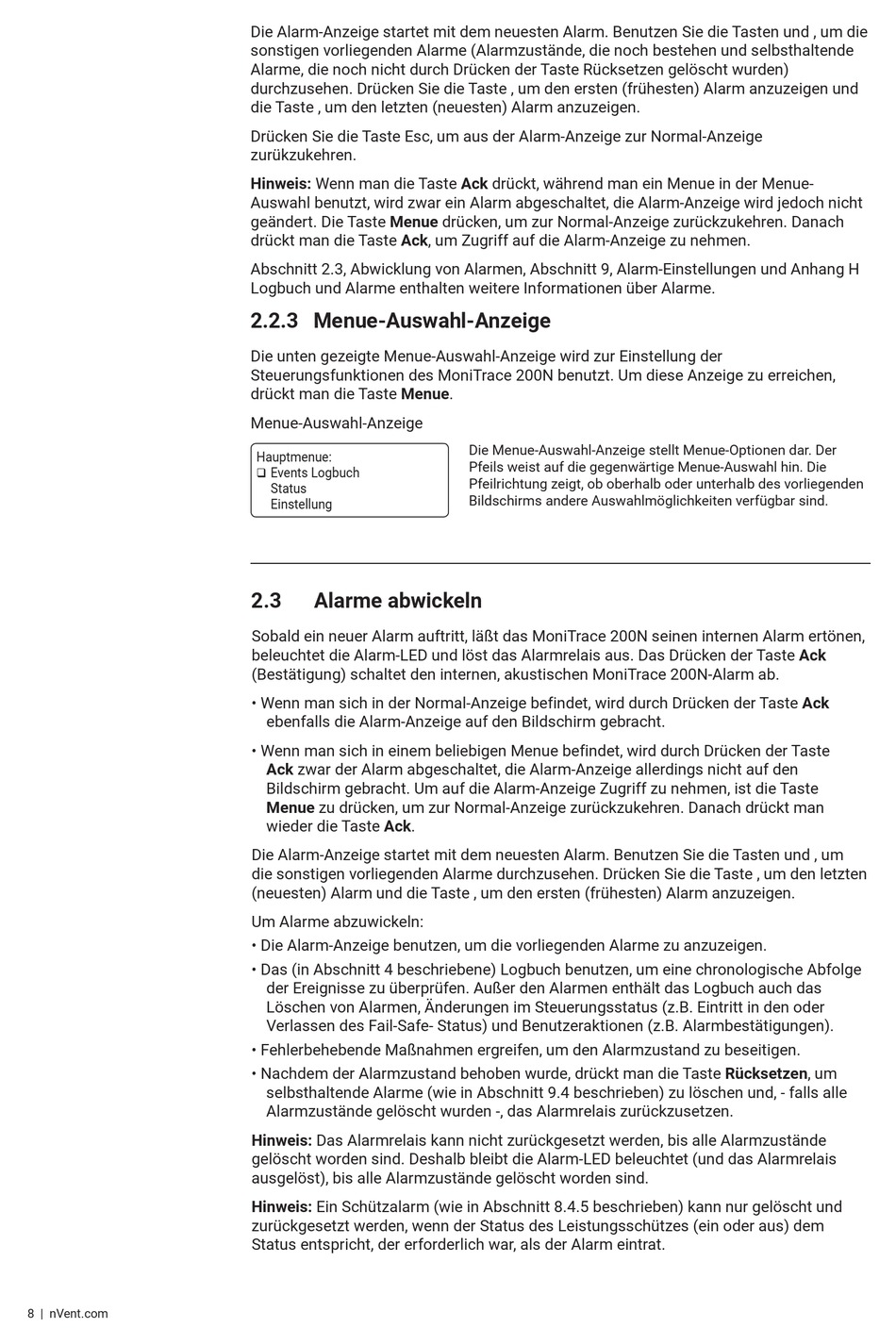

8 | nVent�com
Die Alarm-Anzeige startet mit dem neuesten Alarm� Benutzen Sie die Tasten und , um die
sonstigen vorliegenden Alarme (Alarmzustände, die noch bestehen und selbsthaltende
Alarme, die noch nicht durch Drücken der Taste Rücksetzen gelöscht wurden)
durchzusehen� Drücken Sie die Taste , um den ersten (frühesten) Alarm anzuzeigen und
die Taste , um den letzten (neuesten) Alarm anzuzeigen�
Drücken Sie die Taste Esc, um aus der Alarm-Anzeige zur Normal-Anzeige
zurükzukehren�
Hinweis: Wenn man die Taste Ack drückt, während man ein Menue in der Menue-
Auswahl benutzt, wird zwar ein Alarm abgeschaltet, die Alarm-Anzeige wird jedoch nicht
geändert� Die Taste Menue drücken, um zur Normal-Anzeige zurückzukehren� Danach
drückt man die Taste Ack, um Zugriff auf die Alarm-Anzeige zu nehmen�
Abschnitt 2�3, Abwicklung von Alarmen, Abschnitt 9, Alarm-Einstellungen und Anhang H
Logbuch und Alarme enthalten weitere Informationen über Alarme�
2.2.3 Menue-Auswahl-Anzeige
Die unten gezeigte Menue-Auswahl-Anzeige wird zur Einstellung der
Steuerungsfunktionen des MoniTrace 200N benutzt� Um diese Anzeige zu erreichen,
drückt man die Taste Menue�
Menue-Auswahl-Anzeige
Hauptmenue:
Events Logbuch
Status
Einstellung
2.3

Alarme abwickeln

Sobald ein neuer Alarm auftritt, läßt das MoniTrace 200N seinen internen Alarm ertönen,
beleuchtet die Alarm-LED und löst das Alarmrelais aus� Das Drücken der Taste Ack
(Bestätigung) schaltet den internen, akustischen MoniTrace 200N-Alarm ab�
• Wenn man sich in der Normal-Anzeige befindet, wird durch Drücken der Taste Ack
ebenfalls die Alarm-Anzeige auf den Bildschirm gebracht�
• Wenn man sich in einem beliebigen Menue befindet, wird durch Drücken der Taste
Ack zwar der Alarm abgeschaltet, die Alarm-Anzeige allerdings nicht auf den
Bildschirm gebracht� Um auf die Alarm-Anzeige Zugriff zu nehmen, ist die Taste
Menue zu drücken, um zur Normal-Anzeige zurückzukehren� Danach drückt man
wieder die Taste Ack�
Die Alarm-Anzeige startet mit dem neuesten Alarm� Benutzen Sie die Tasten und , um
die sonstigen vorliegenden Alarme durchzusehen� Drücken Sie die Taste , um den letzten
(neuesten) Alarm und die Taste , um den ersten (frühesten) Alarm anzuzeigen�
Um Alarme abzuwickeln:
• Die Alarm-Anzeige benutzen, um die vorliegenden Alarme zu anzuzeigen�
• Das (in Abschnitt 4 beschriebene) Logbuch benutzen, um eine chronologische Abfolge
der Ereignisse zu überprüfen� Außer den Alarmen enthält das Logbuch auch das
Löschen von Alarmen, Änderungen im Steuerungsstatus (z�B� Eintritt in den oder
Verlassen des Fail-Safe- Status) und Benutzeraktionen (z�B� Alarmbestätigungen)�
• Fehlerbehebende Maßnahmen ergreifen, um den Alarmzustand zu beseitigen�
• Nachdem der Alarmzustand behoben wurde, drückt man die Taste Rücksetzen, um
selbsthaltende Alarme (wie in Abschnitt 9�4 beschrieben) zu löschen und, - falls alle
Alarmzustände gelöscht wurden -, das Alarmrelais zurückzusetzen�
Hinweis: Das Alarmrelais kann nicht zurückgesetzt werden, bis alle Alarmzustände
gelöscht worden sind� Deshalb bleibt die Alarm-LED beleuchtet (und das Alarmrelais
ausgelöst), bis alle Alarmzustände gelöscht worden sind�
Hinweis: Ein Schützalarm (wie in Abschnitt 8�4�5 beschrieben) kann nur gelöscht und
zurückgesetzt werden, wenn der Status des Leistungsschützes (ein oder aus) dem
Status entspricht, der erforderlich war, als der Alarm eintrat�
Die Menue-Auswahl-Anzeige stellt Menue-Optionen dar� Der
Pfeils weist auf die gegenwärtige Menue-Auswahl hin� Die
Pfeilrichtung zeigt, ob oberhalb oder unterhalb des vorliegenden
Bildschirms andere Auswahlmöglichkeiten verfügbar sind�
