INSTALLATION DER KOPF- UND FUSSENDEBEFESTIGUNG (MODELLE 6388 UND 6389) –
FORTSETZUNG
BEIDE BEFESTIGUNGEN INSTALLIEREN – FORTSETZUNG
7.
Die Schritte 2 – 4 wiederholen, um die Kopfendebefestigung an der Bodenschiene zu installieren (Abbildung 10).
Deutsch
Fußendebefestigung
Fußende
Foot End
8.
Den in Abbildung 11 dargestellten Zwischenraum zwischen den Befestigungen sicherstellen.
Fußende
9.
Die schienenmontierten Befestigungen (NMI-Adapter) so ausrichten, dass sie in die Schienen passen. Dazu die zwei
Flügelmuttern an jeder Seite der Befestigung lösen, mit denen die Verriegelungen an der Sicherungsbasisplatte
angebracht sind.
Schienenmontierte Befestigungen (NMI-Adapter) bei NMI Safety Systems erhältlich.
Zurück zum Inhaltsverzeichnis
3-14
Installation der Tragenbefestigung
Kopfendebefestigung

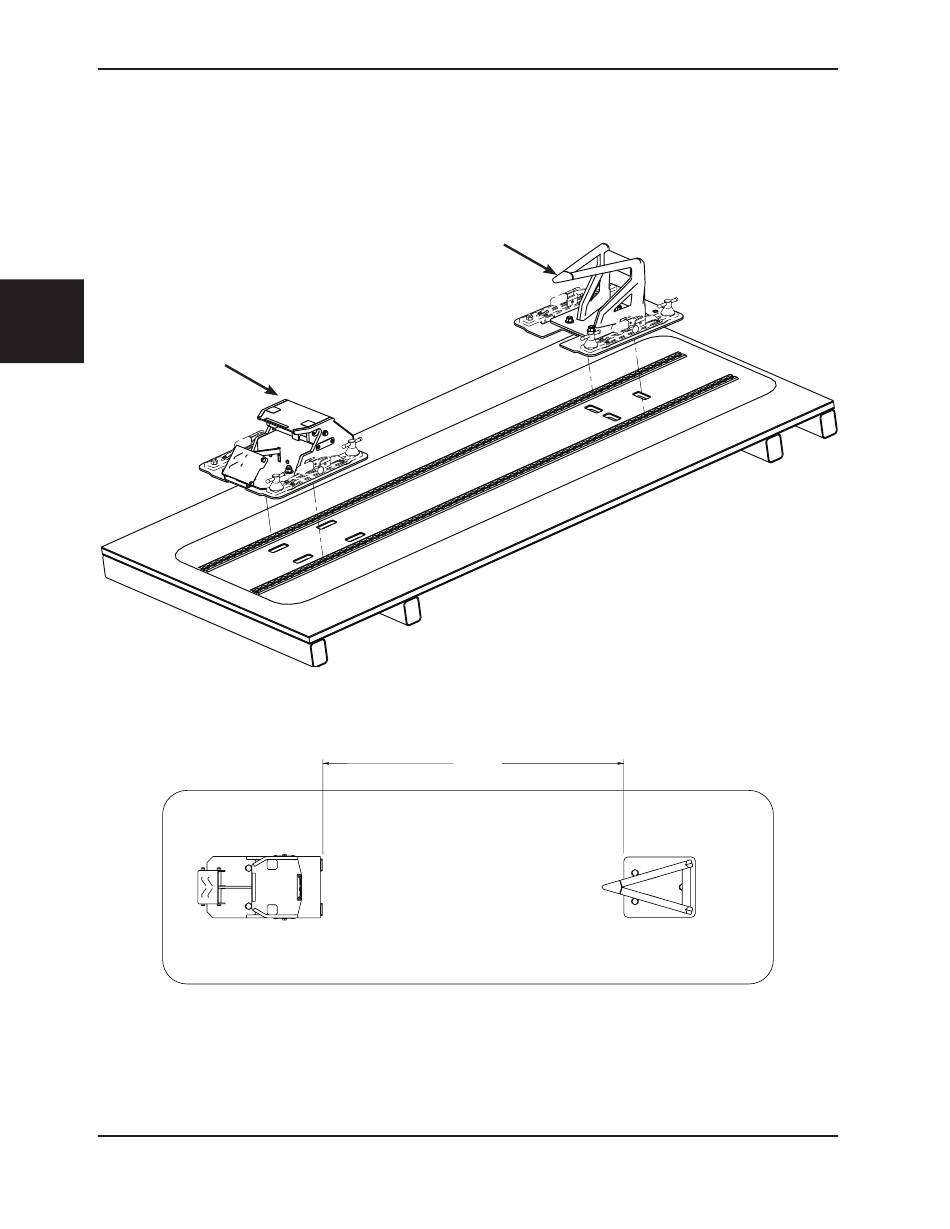

Abbildung 10 - Kopf- und Fußendebefestigung – Installation auf Bodenschienen
Abbildung 11 - Befestigungszwischenraum
948 MM
948 MM
6385-009-005 REV B
Kopfende
Head End
Kopfende
