Installazione del dispositivo di ancoraggio per barella

MODELLI 6386 E 6388 CON MONTAGGIO SU PISTA A PAVIMENTO DA 255 MM

Il sistema di ancoraggio per barella Stryker per montaggio su pista a pavimento modelli 6386 e 6388 è progettato
per essere compatibile soltanto con le barelle che soddisfano le specifiche di installazione per montaggio su pista a
pavimento elencate sotto.

INSTALLAZIONE DELLE PISTE A PAVIMENTO

1. Determinare la posizione desiderata della barella all'interno del veicolo, lasciando attorno ad essa uno spazio
adeguato.
Nota – Le specifiche federali statunitensi per ambulanze riguardanti la larghezza del passaggio e la posizione
di seduta dell'operatore sanitario possono influenzare il posizionamento delle staffe di montaggio. Nel caso
queste specifiche non si fossero pertinenti, l'installatore deve assicurarsi che vi sia uno spazio adeguato
per l'accesso del paziente, l'aggetto del sistema di trazione, la chiusura dello sportello posteriore, ecc.
2. Usando le dimensioni illustrate in Figura 12, identificare i punti di collegamento delle piste a pavimento.
3. Collegare le piste a pavimento come specificato dal produttore delle piste.
LE PISTE DEVONO ESTENDERSI ALMENO 200 MM OLTRE CIASCUNA
L'ASSE DELLA BARELLA DEVE ESSERE PARALLELO ALLA PARETE DEL VEICOLO

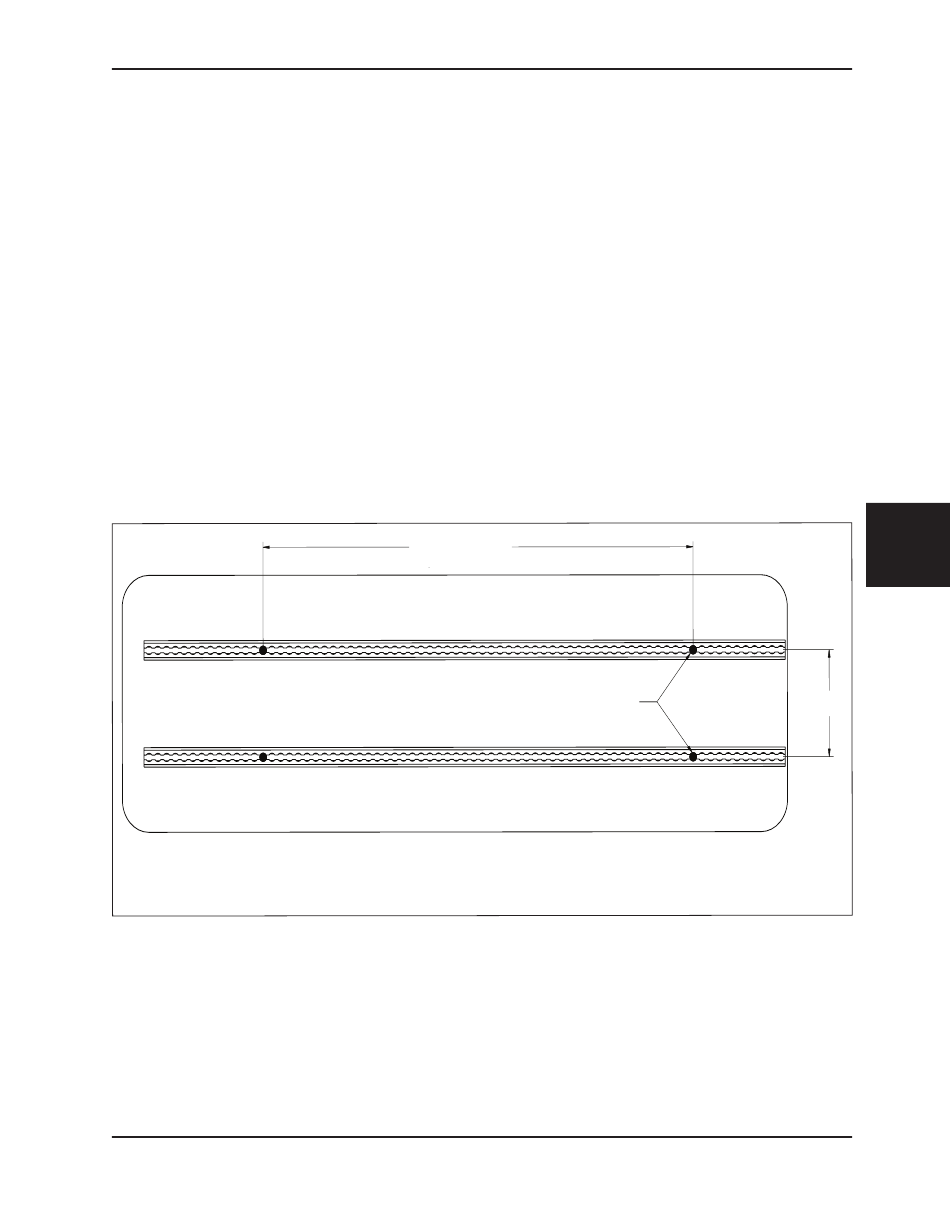

Figura 12 – Posizioni di installazione delle piste a pavimento
www.stryker.com
1.244,6 MM
(49 POSIZIONI)
POSIZIONI DELLE PISTE INDICATE DALL'USO DEI FERMI
POSIZIONE DI ANCORAGGIO IN ENTRAMBE LE DIREZIONI
6385-009-005 REV B
Italiano
255 MM
