Installazione del dispositivo di ancoraggio per barella

MODELLO CON MONTAGGIO SU PIASTRA A PAVIMENTO

Il sistema di ancoraggio per barella Stryker per modelli con montaggio su piastra a pavimento è progettato per essere
compatibile soltanto con le barelle che soddisfano le specifiche di installazione per montaggio su piastra a pavimento
elencate sotto e che si adeguano alle sezioni 3.11.5 e 3.11.7 della Federal Specification for the Star-of-Life Ambulance
(Specifiche federali statunitensi per le ambulanze con il simbolo Star-of-Life), KKK-A-1822 revisione E.

INSTALLAZIONE DELLE PIASTRE A PAVIMENTO

1. Determinare la posizione desiderata della barella all'interno del veicolo, lasciando attorno ad essa uno spazio
adeguato.
Nota – Le specifiche federali statunitensi per ambulanze riguardanti la larghezza del passaggio e la posizione
di seduta dell'operatore sanitario possono influenzare il posizionamento delle staffe di montaggio. Nel caso
queste specifiche non si fossero pertinenti, l'installatore deve assicurarsi che vi sia uno spazio adeguato
per l'accesso del paziente, l'aggetto del sistema di trazione, la chiusura dello sportello posteriore, ecc.
2. Usando le dimensioni illustrate in Figura 1, individuare e trapanare i punti di attacco delle piastre a pavimento.
Italiano
610 MM (RIF)
Larghezza
barella
FRONTALE
VEICOLO
Ritorna all'indice
5-8
SI RACCOMANDANO 370 MM DALL'ASSE DELLA BARELLA ALLA PARETE LATERALE
DEL VEICOLO PER PERMETTERE LA ROTAZIONE DELLE RUOTE
LATO TESTA
LATO
DEL
L'ASSE DELLA BARELLA DEVE ESSERE PARALLELO ALLA PARETE DEL VEICOLO
Nota – Piastre a pavimento spaziate uniformemente attorno all'asse della barella

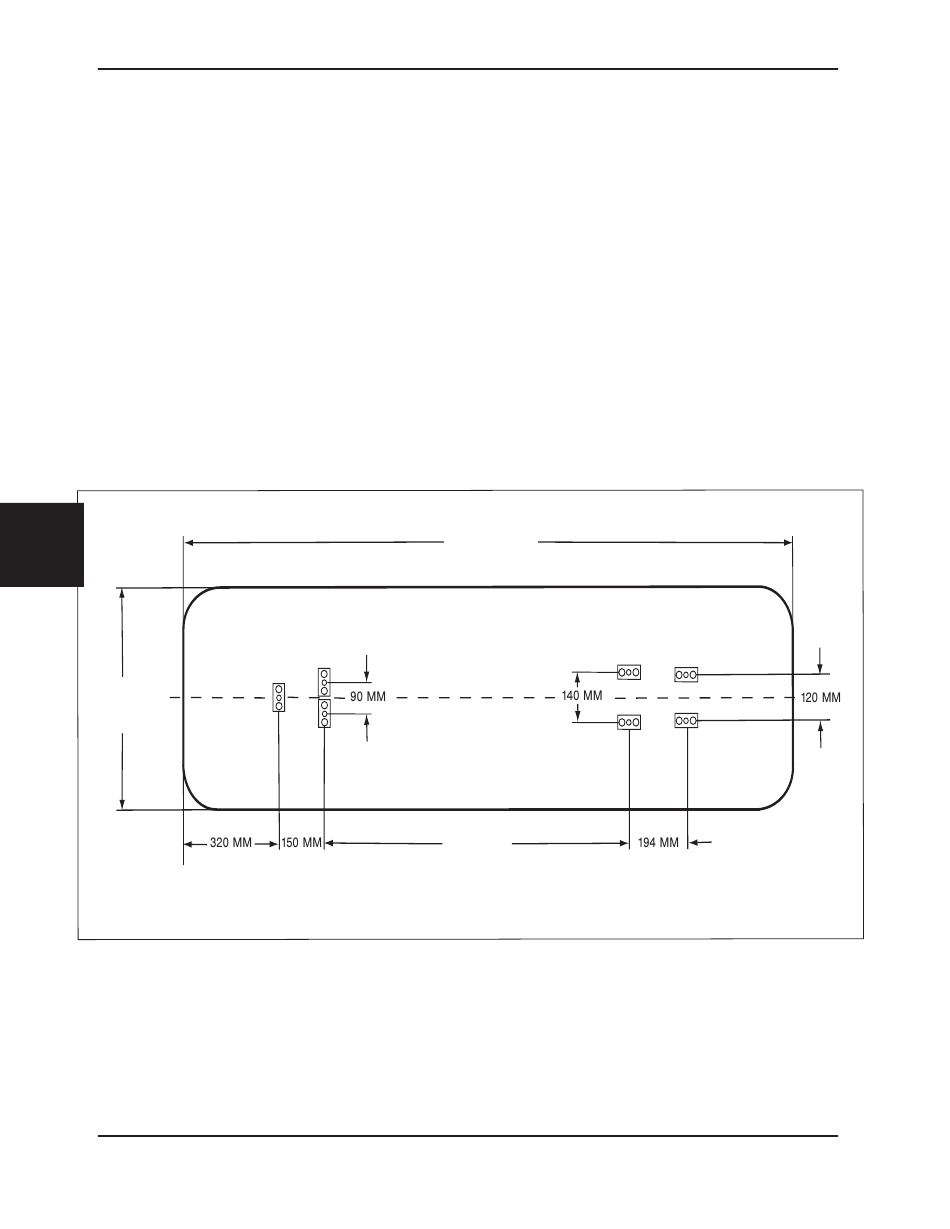

Figura 1 – Posizioni di installazione delle piastre a pavimento
1.925 MM (RIF)
Lunghezza barella
1.015 MM
6385-009-005 REV B
LATO PIEDI
