INSTALLATIE VAN DE BEVESTIGING AAN HET HOOFDEINDE EN HET VOETENEINDE (MODEL 6385)

1. Verwijder de dekplaat op de achterkant van de bevestiging aan het voeteneinde. Monteer de bevestiging aan het
voeteneinde op de vier vloerplaten en zet deze vast met de 1/2 inch-13 zeskantschroeven en borgringen zoals
geïllustreerd in afbeelding 4. Zet de dekplaat op de achterkant weer op zijn plaats vast op de bevestiging aan het
voeteneinde.
2. Monteer de bevestiging aan het hoofdeinde op de drie vloerplaten en zet deze vast met de drie 1/2 inch-13
zeskantschroeven en borgringen zoals geïllustreerd in afbeelding 4.
3. Controleer of de afstand van de bevestigingen overeenkomt met afbeelding 5.
Nederlands
Bevestiging aan
voeteneinde
Voeteneinde
Foot End

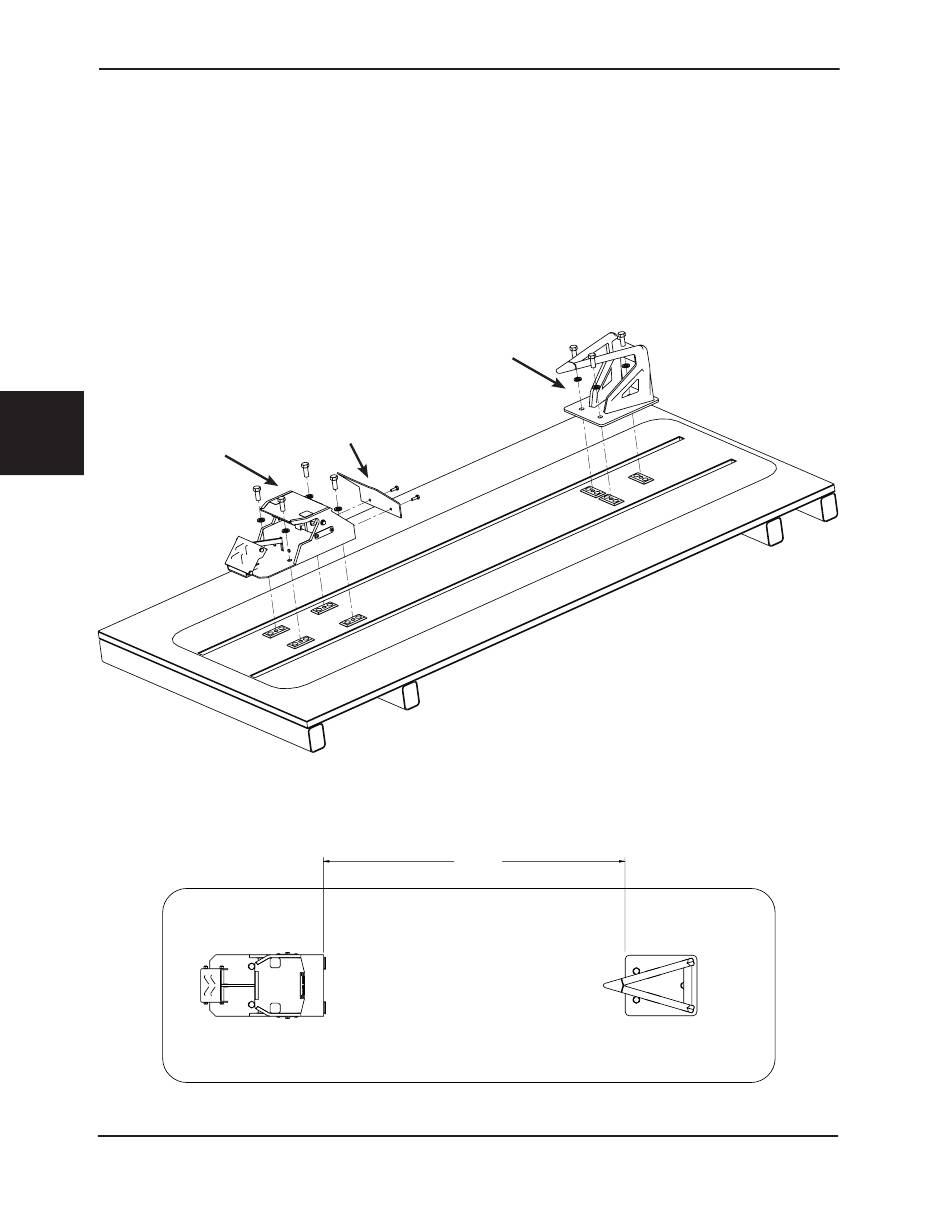

Afbeelding 4 - Bevestiging aan hoofdeinde en voeteneinde – Installatie op de vloerplaten
Voeteneinde
Terugkeren naar de inhoudsopgave
4-10
De brancardbevestiging installeren
Bevestiging aan hoofdeinde
Dekplaat op de achterkant
Afbeelding 5 - Afstand tussen de bevestigingen
