300-MM-BODENSCHIENENMONTAGE, MODELLE 6387 UND 6389
Das Stryker-Tragenbefestigungssystem zur Bodenschienenmontage, Modelle 6387 und 6389, ist so konstruiert, dass
es nur mit Tragen kompatibel ist, die den nachfolgend aufgeführten technischen Daten zur Bodenschienenmontage
entsprechen.
INSTALLATION DER BODENSCHIENEN
1.
Die gewünschte Position der Trage im Fahrzeug festlegen. Dabei genügend Freiraum um die Trage herum
einplanen.
Deutsch
Hinweis: Bundesvorschriften für Krankenwagen bzgl. Gangbreite und Begleitersitz beeinflussen möglicherweise
die Positionierung der Montagebügel. Wenn die technischen Daten keine Anwendung finden, sollte die
installierende Person sicher sein, dass genügend Raum für ordnungsgemäßen Zugang zum Patienten, für den
Überstand des Zugsplints, für das Schließen der Hecktür usw. vorhanden ist.
2.
Unter Anwendung der in Abbildung 13 dargestellten Abmessungen die Stelle festlegen, wo die Bodenschienen
angebracht werden.
3.
Die Bodenschienen nach den Angaben des Schienenherstellers anbringen.
SCHIENEN SOLLTEN IN BEIDEN RICHTUNGEN MINDESTENS 200 MM ÜBER JEDE VERRIEGELUNGSPOSITION HINAUS REICHEN
Zurück zum Inhaltsverzeichnis
3-16
Installation der Tragenbefestigung
(49 POSITIONEN)
VERRIEGELUNGEN NUTZEN ANGEGEBENE SCHIENENPOSITIONEN
DIE MITTELLINIE DER TRAGE MUSS PARALLEL ZUR FAHRZEUGWAND LIEGEN

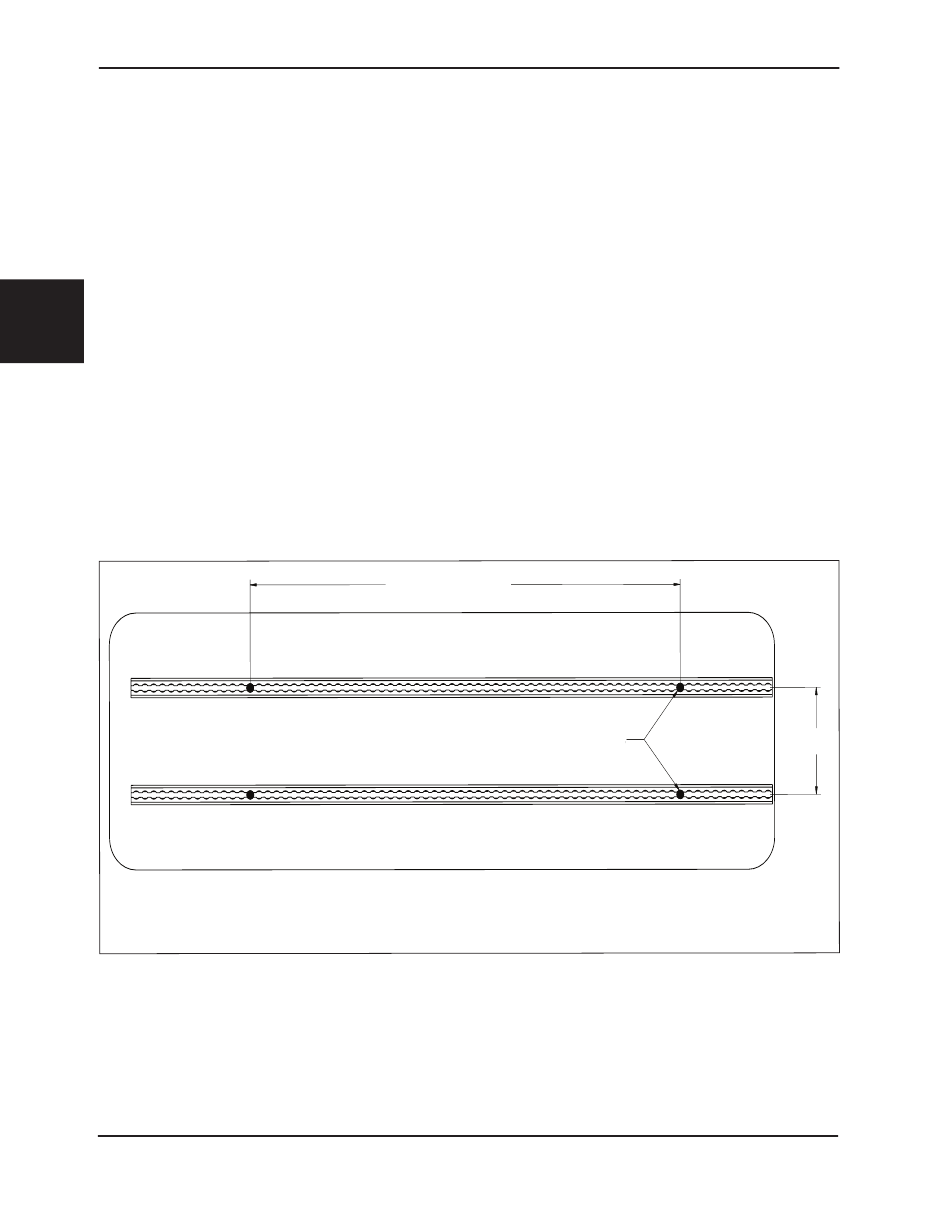

Abbildung 13 - Positionen für die Installation der Bodenschienen
1244,6 MM
6385-009-005 REV B
300 MM
www.stryker.com
