MODELL ZUR BODENPLATTENMONTAGE
Das Stryker-Tragenbefestigungssystem zur Bodenplattenmontage ist so konstruiert, dass es nur mit Tragen kompatibel
ist, die den nachfolgend aufgeführten technischen Daten zur Bodenplattenmontage und den Abschnitten 3.11.5 und 3.11.7
der US-amerikanischen Federal Specification für die Star-of-Life Ambulance, KKK-A-1822, Revision E, entsprechen.
INSTALLATION DER BODENPLATTEN
1.
Die gewünschte Position der Trage im Fahrzeug festlegen. Dabei genügend Freiraum um die Trage herum
einplanen.
Deutsch
Hinweis: Bundesvorschriften für Krankenwagen bzgl. Gangbreite und Begleitersitz beeinflussen möglicherweise
die Positionierung der Montagebügel. Wenn die technischen Daten keine Anwendung finden, sollte die
installierende Person sicher sein, dass genügend Raum für ordnungsgemäßen Zugang zum Patienten, für den
Überstand des Zugsplints, für das Schließen der Hecktür usw. vorhanden ist.
2.
Unter Anwendung der in Abbildung 1 dargestellten Abmessungen die Stellen lokalisieren und anbohren, an denen
die Bodenplatten befestigt werden.
610 MM (REF)
Tragenbreite
FAHRZEUGS
Hinweis: Bodenplatten in gleichmäßigem Abstand um die Mittellinie der Trage angeordnet
Zurück zum Inhaltsverzeichnis
3-8
Installation der Tragenbefestigung
370 MM VON DER MITTELLINIE DER TRAGE ZUR SEITENWAND DES FAHRZEUGS EMPFOHLEN,
UM DIE ROTATION DER RÄDER ZU ERMÖGLICHEN
KOPFENDE
FRONT
DES
DIE MITTELLINIE DER TRAGE MUSS PARALLEL ZUR FAHRZEUGWAND LIEGEN

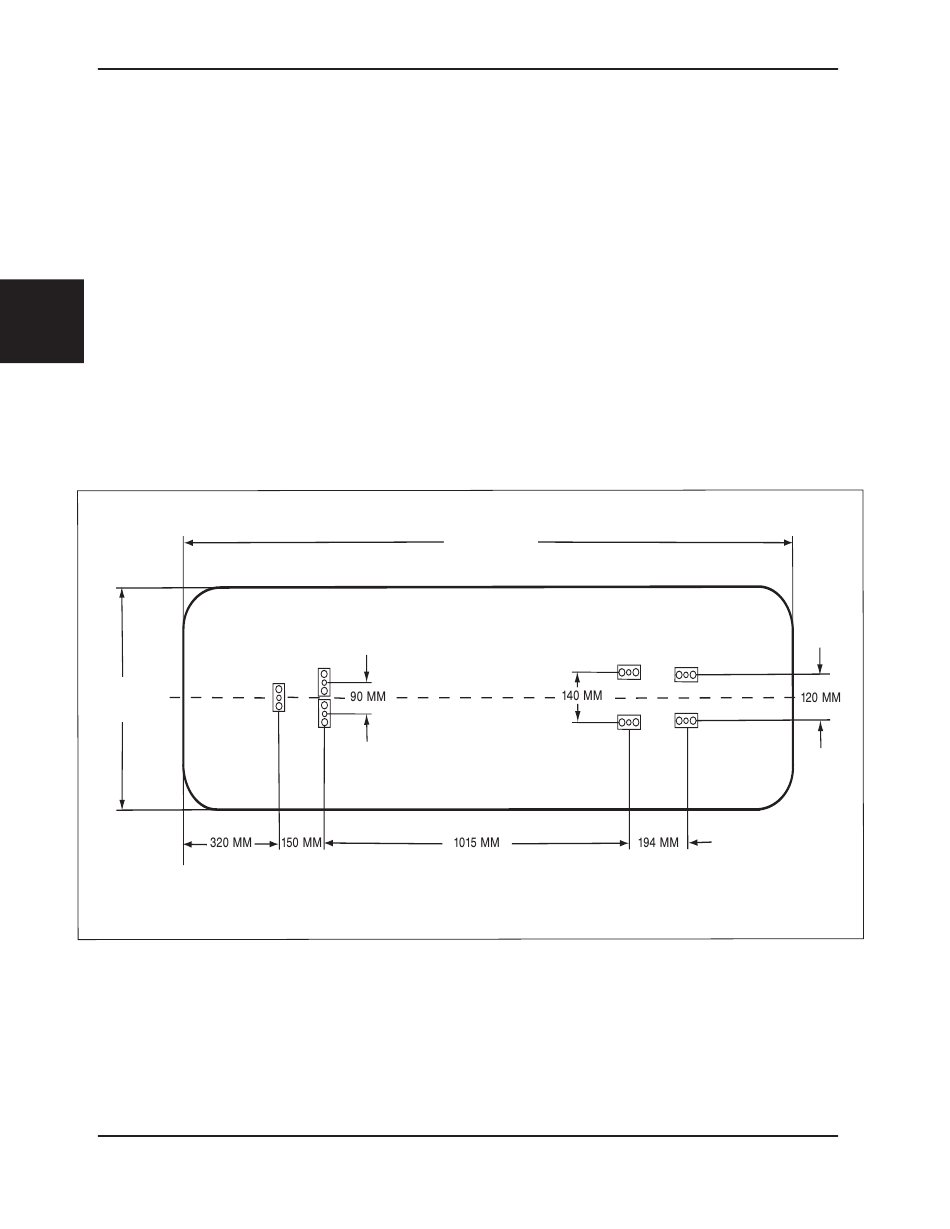

Abbildung 1 – Positionen für die Installation der Bodenplatten
1925 MM (REF)
Tragenlänge
6385-009-005 REV B
FUSSENDE
