INSTALLATION DER KOPF- UND FUSSENDEBEFESTIGUNG (MODELLE 6386 UND 6387) –
FORTSETZUNG
BEIDE BEFESTIGUNGEN INSTALLIEREN – FORTSETZUNG
6.
Die Schritte 2 – 5 wiederholen, um die Kopfendebefestigung an der Bodenschiene zu installieren (Abbildung 7).
Deutsch
Fußendebefestigung
Fußende
Foot End
7.
Den in Abbildung 8 dargestellten Zwischenraum zwischen den Befestigungen sicherstellen.
Fußende
8.
Die schienenmontierten Befestigungen (Unwin-Adapter) so ausrichten, dass sie in die Schienen passen. Dazu die
vier Schrauben an jeder Seite der Befestigung lösen, mit denen die Verriegelungen an der Sicherungsbasisplatte
angebracht sind.
9.
Nach der Ausrichtung der Verriegelungen auf die Schienen die Schrauben wieder anziehen.
Schienenmontierte Befestigung (Unwin-Adapter) bei Unwin Safety Systems erhältlich.
Zurück zum Inhaltsverzeichnis
3-12
Installation der Tragenbefestigung
Kopfendebefestigung

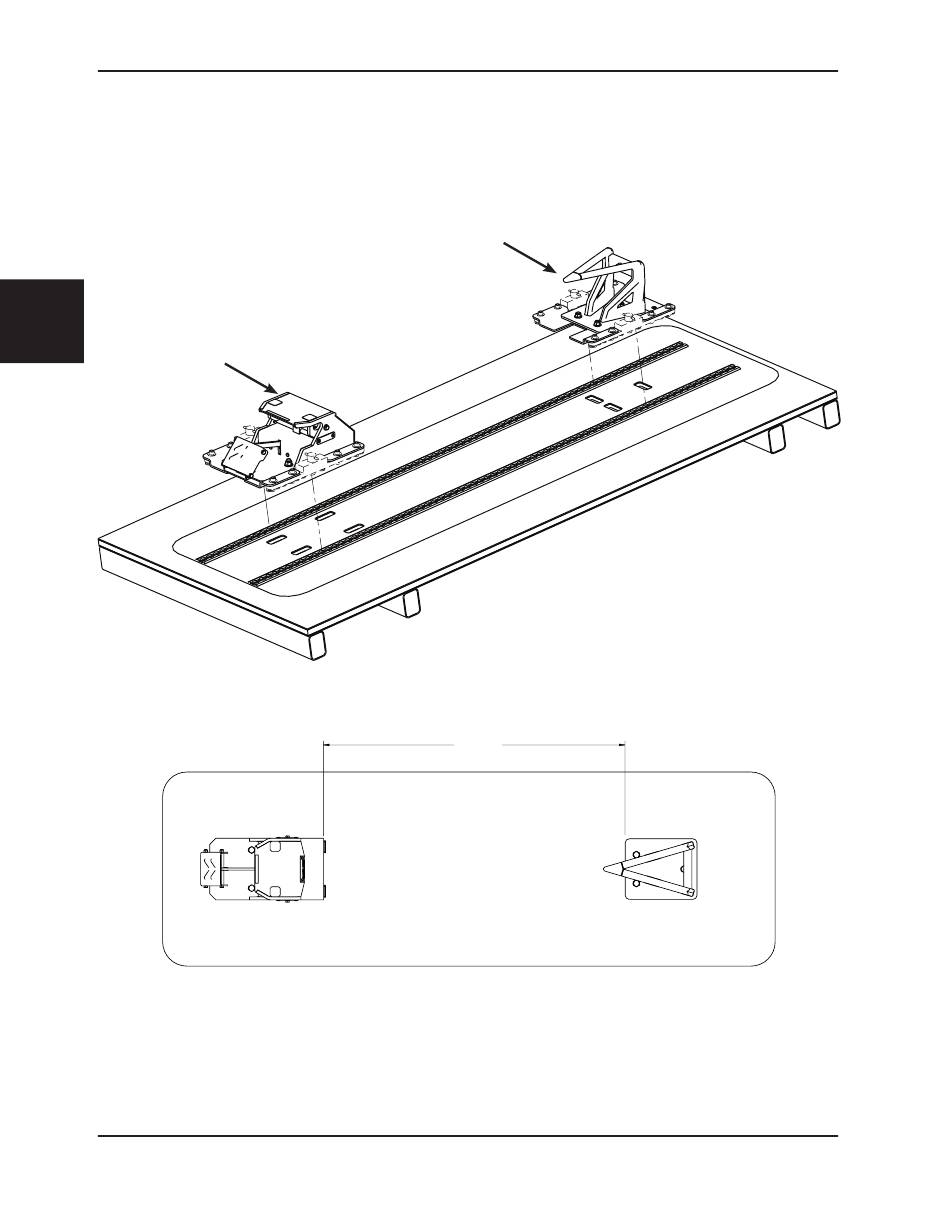

Abbildung 7 - Kopf- und Fußendebefestigung – Installation auf Bodenschienen
Abbildung 8 - Befestigungszwischenraum
948 MM
948 MM
6385-009-005 REV B
Kopfende
Head End
Kopfende
