INSTALLATION DU DISPOSITIF DE FIXATION CÔTÉ TÊTE ET CÔTÉ PIEDS (MODÈLE 6385)
1. Retirer le dos du dispositif de fixation côté pieds. Monter le dispositif de fixation côté pieds sur les quatre plaques
de plancher et le fixer au moyen des vis à tête hexagonale de 1/2 po-13 et des rondelles d'arrêt, comme le montre
la Figure 4. Réinstaller et fixer le dos sur le dispositif de fixation côté pieds.
Français
2. Monter le dispositif de fixation côté tête sur les trois plaques de plancher et le fixer au moyen de trois vis à tête
hexagonale de 1/2 po-13 et des rondelles d'arrêt, comme le montre la Figure 4.
3. Vérifier la distance entre les dispositifs de fixation, comme le montre la Figure 5.
Dispositif de
fixation côté pieds
Côté pieds
Foot End

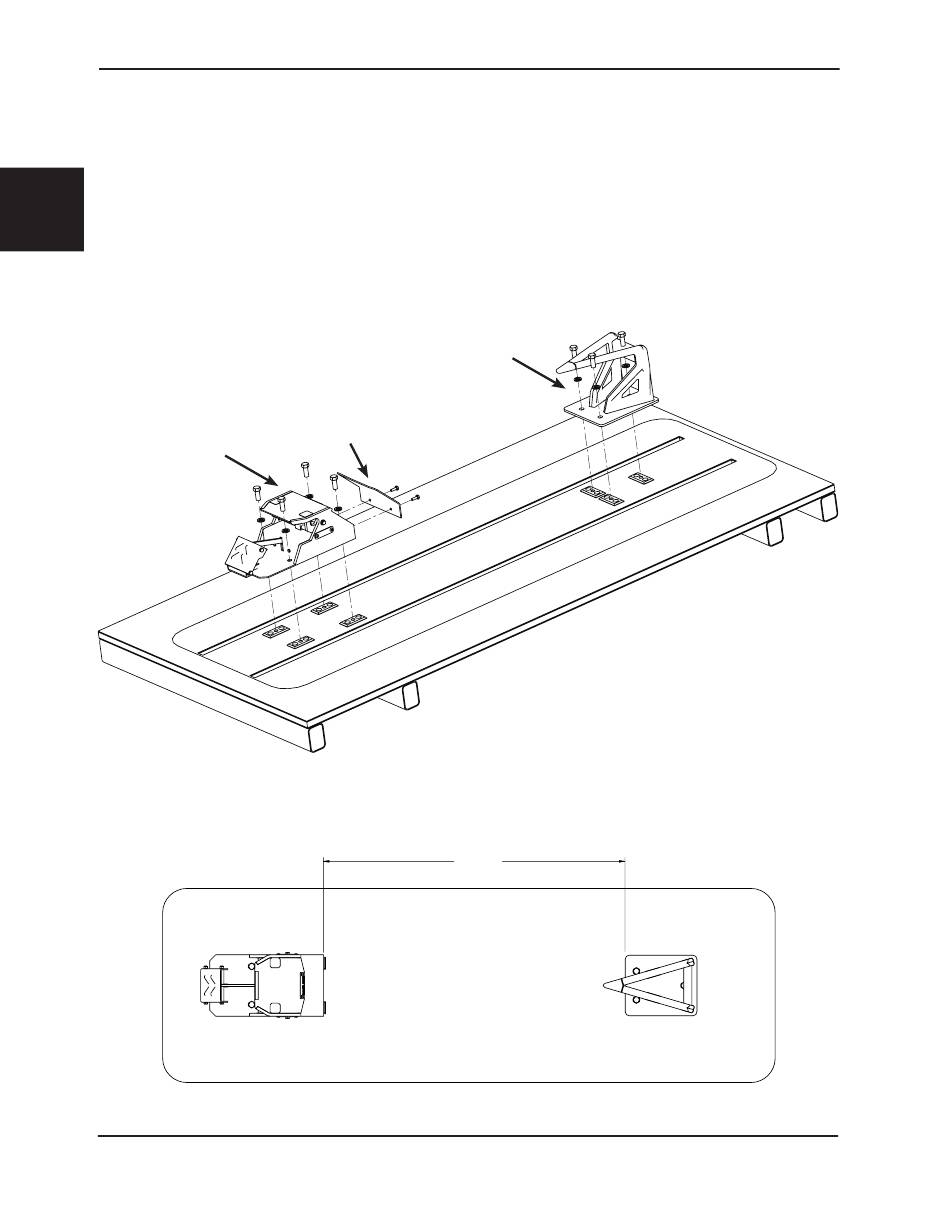

Figure 4 – Dispositif de fixation côté tête et côté pieds – installation de la plaque de plancher
Côté pieds Foot End
Retour à la table des matières
2-10
Installation du dispositif de fixation de civière
Dos
Figure 5 – Distance entre les dispositifs de fixation
Dispositif de
fixation côté tête
948 MM 948 MM
6385-009-005 REV B
Côté tête
Head End
Côté tête Head End
