Ambulanssivuoteen kiinnittimen asentaminen
PÄÄNPUOLEISEN PÄÄN JA JALKOPÄÄN KIINNITTIMEN ASENTAMINEN (MALLI 6385)
1. Poista taustasuojus jalkopään kiinnittimestä. Asenna jalkopään kiinnitin neljään lattialevyyn ja kiinnitä
1/2 tuuman–13:n kokoisilla kuusiokolokantaruuveilla ja lukkoprikoilla, kuten kuvassa 4 esitetään. Kiinnitä
taustasuojus takaisin jalkopään kiinnittimeen.
2. Asenna päänpuoleisen pään kiinnitin kolmeen lattialevyyn ja kiinnitä 1/2 tuuman–13:n kokoisilla
kuusiokolokantaruuveilla ja lukkoprikoilla kuten kuvassa 4 esitetään.
3. Varmista kiinnittimien välimatka kuten kuvassa 5 esitetään.
Jalkopään kiinnitin
Jalkopää
Foot End
Suomi
Foot End Jalkopää
Palaa sisällysluetteloon
8-10
Päänpuoleisen pään kiinnitin
Taustasuojus

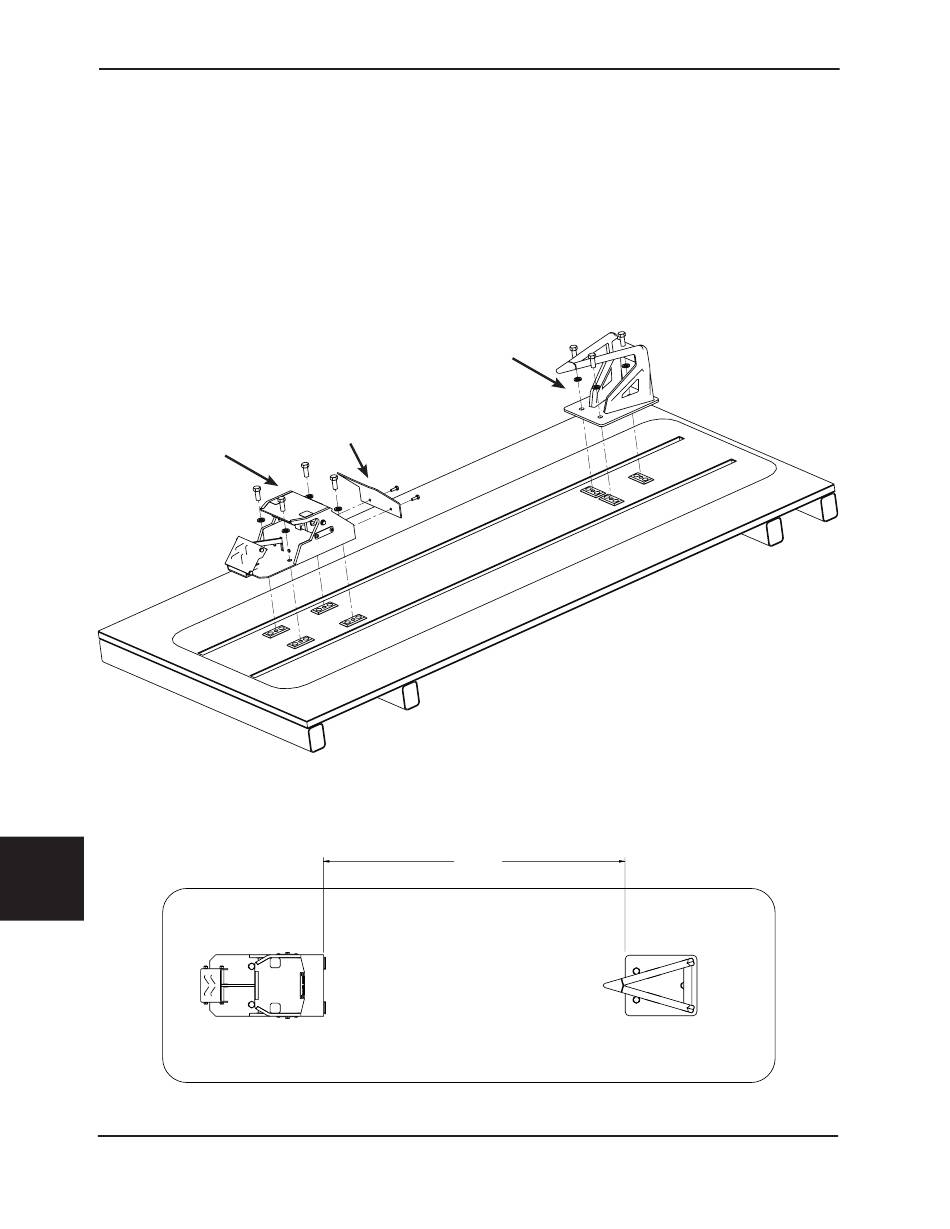

Kuva 4 – Päänpuoleisen pään ja jalkopään kiinnitin – Lattialevyn asentaminen
Kuva 5 – Kiinnittimien välimatka
948 MM 948 MM
6385-009-005 REV B
Päänpuoleinen pää
Head End
Päänpuoleinen Head End
pää
