Installation du dispositif de fixation de civière
MONTAGE SUR RAILS DE PLANCHER 255 MM MODÈLES 6386 ET 6388
Le système de fixation de civière Stryker pour les modèles 6386 et 6388 pour montage sur rails de plancher est conçu
pour être compatible uniquement avec les civières conformes aux spécifications d'installation des rails de plancher
indiquées ci-dessous.
INSTALLATION DES RAILS DE PLANCHER
1.
Déterminer la position souhaitée de la civière dans le véhicule permettant un espace libre adéquat autour de la
civière.
Remarque : Les spécifications fédérales pour ambulances concernant la largeur du couloir et le siège du
personnel soignant peuvent influencer le positionnement des supports de montage. Si aucune spécification n'est
applicable, l'installateur doit s'assurer de l'existence d'un espace libre adéquat autour de la civière pour l'accès
au patient, la projection de l'attelle de traction, la fermeture de la porte arrière, etc.
2.
Utiliser les dimensions indiquées à la Figure 12 pour identifier les points de fixation des rails de plancher.
3.
Fixer les rails de plancher selon les instructions du fabricant des rails.
LES VERROUILLAGES EMPLOIENT LES POSITIONS INDIQUÉES SUR LES RAILS
LES RAILS DOIVENT DÉPASSER D'AU MOINS 200 MM, DANS LES DEUX DIRECTIONS, DE CHAQUE POSITION DE VERROUILLAGE
LA LIGNE CENTRALE DE LA CIVIÈRE DOIT ÊTRE PARALLÈLE À LA PAROI DU VÉHICULE

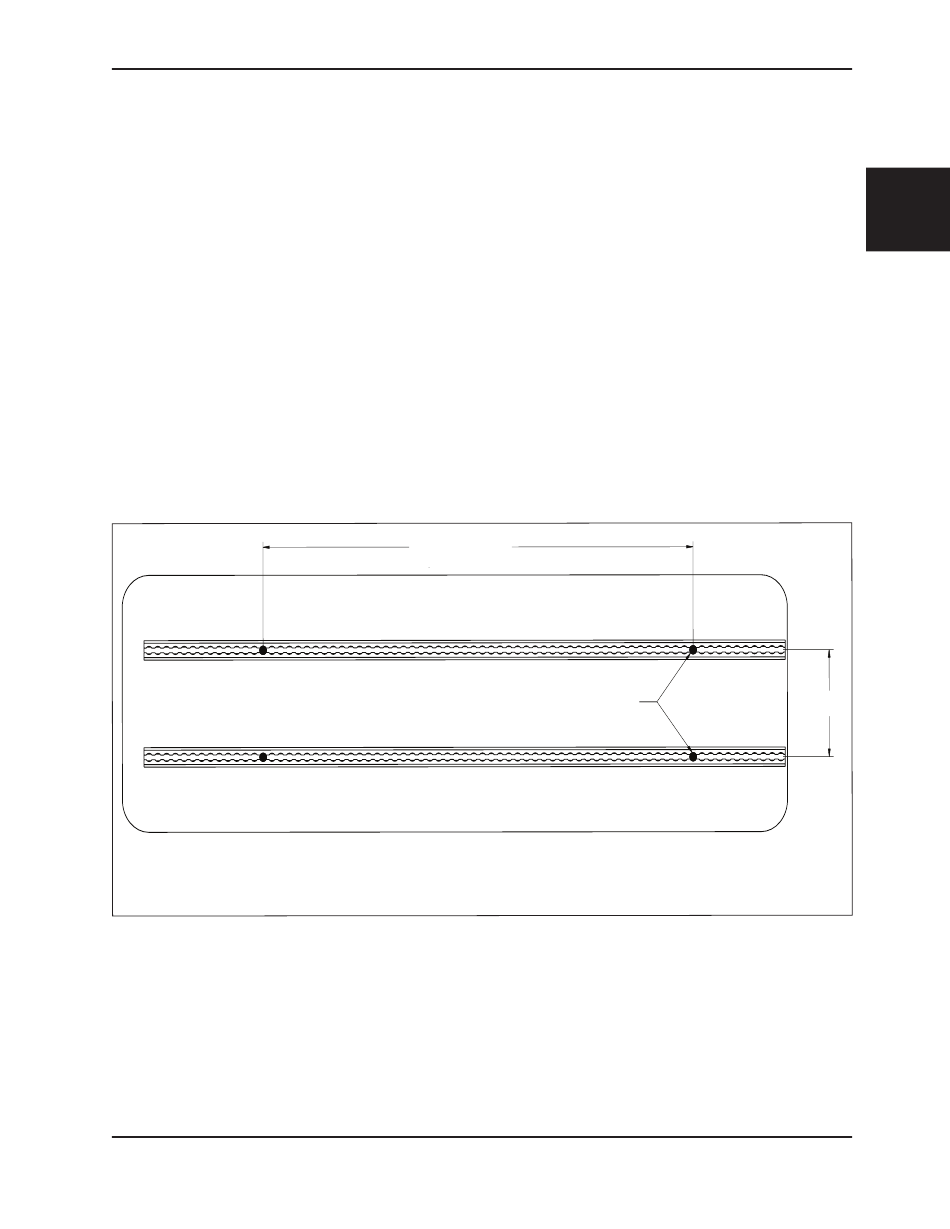

Figure 12 – Emplacements d'installation des rails de plancher
www.stryker.com
1244,6 MM
(49 POSITIONS)
6385-009-005 REV B
255 MM
