Installazione del dispositivo di ancoraggio per barella
INSTALLAZIONE DELLE PIASTRE A PAVIMENTO (SEGUE)
3. Tagliare sul pavimento delle aperture incassate da 2,5 cm x 6,4 cm x 1,4 cm di profondità, centrate sui punti di
posizionamento delle piastre (Figura 2).
4. Utilizzando due viti a esagono incassato da 3/8 di pollice di diametro, preferibilmente di grado 8, ancorare ognuna
delle piastre a pavimento nelle aperture incassate, con i fori allargati rivolti verso l'alto (Figura 2). Per aggiungere
supporto sono necessarie contropiastre in acciaio (o equivalenti), come illustrato in Figura 3 (le contropiastre in
acciaio non sono incluse nella fornitura).
ATTENZIONE
Non usare viti con diametro inferiore ai 3/8 di pollice specificati per l'ancoraggio di qualsiasi piastra a pavimento.
VITI A ESAGONO INCASSATO
LEGNO
COMPENSATO
10,2 CM x 15 CM x 0,95 CM LATO PIEDI (N. 4)
23,5 CM x 25,4 CM x 0,95 CM LATO TESTA (N. 1)
www.stryker.com
VITI A ESAGONO INCASSATO
DA 3/8 POLL.-16
PIASTRA A PAVIMENTO

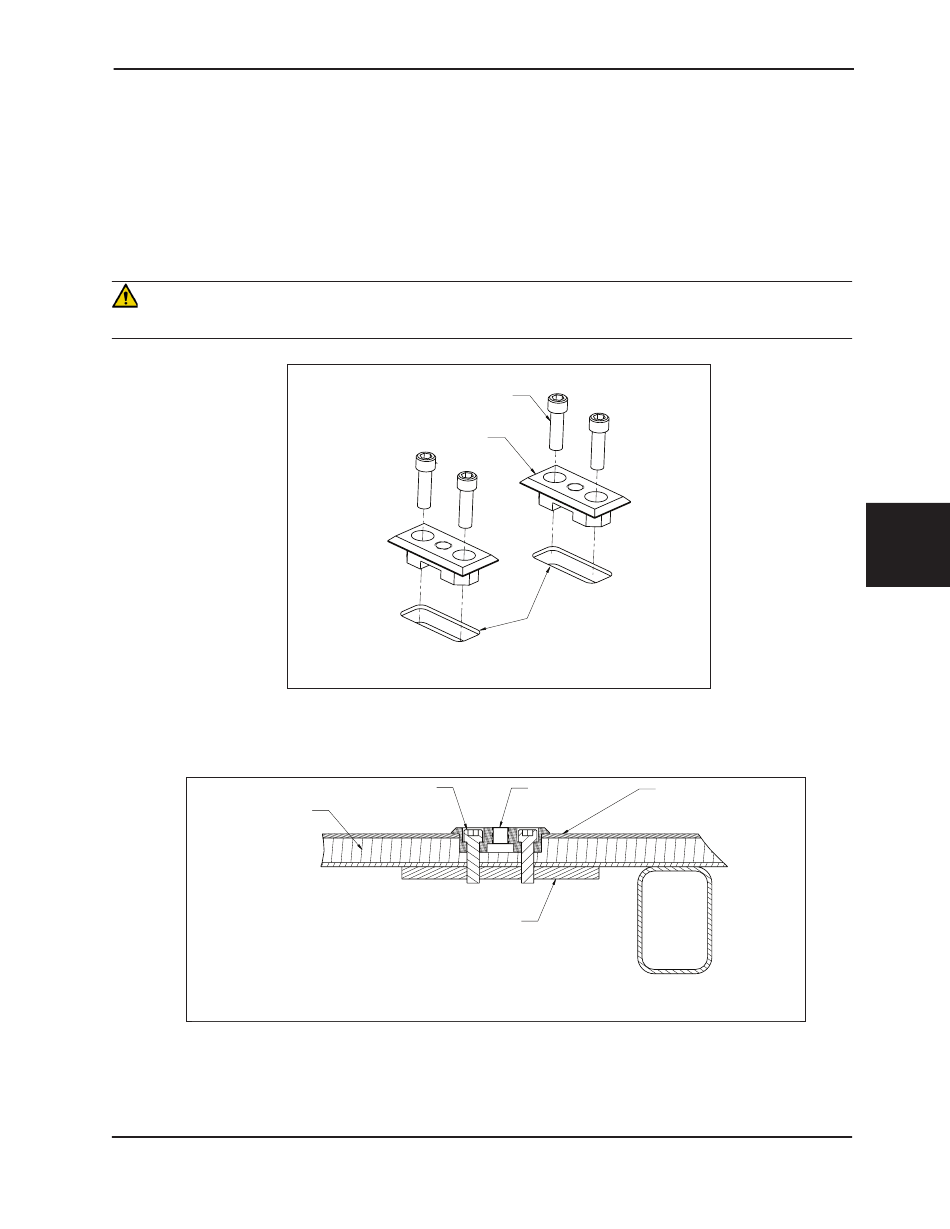

Figura 2 – Installazione delle piastre a pavimento
DA 3/8 POLL.-16
CONTROPIASTRA IN ACCIAIO
SE LA CONTROPIASTRA NON È FILETTATA, USARE UNA RONDELLA
E UN DADO DI ANCORAGGIO DA 3/8-16 SU OGNUNA
Figura 3 – Installazione delle piastre a pavimento
6385-009-005 REV B
APERTURE INCASSATE
DA 2,5 CM x 6,4 CM x 1,4 CM
TAGLIATE NEL PAVIMENTO
PIASTRA A PAVIMENTO
PAVIMENTO
Italiano
