Installation av fästanordning för bårvagn
INSTALLATION AV FÄSTANORDNING FÖR HUVUDÄNDE OCH FOTÄNDE (MODELL 6388 OCH 6389)
MONTERA BÅDA FÄSTANORDNINGARNA
1. Placera de fyra levererade nedlåsningsbrickorna (art.nr. 6388-001-080) mellan den spårförankrade fästanordningen
(NMI adapter) och nedlåsningsbasplattan på fotändens fästanordning, såsom visas i figur 9.
2. Säkra vingmuttrarna lätt för att fästa den spårförankrade fästanordningen (NMI adapter) på nedlåsningsbasplattan
på fotändens fästanordning, såsom visas i figur 9.
3. Upprepa steg 1–2 för att fästa den spårförankrade fästanordningen (NMI adapter) på nedlåsningsplattan på
huvudändens fästanordning.
Vingmutter
Spårförankrad fästanordning
(NMI adapter) art.nr. STLA
Nedlåsningsbricka
Nedlåsningsbasplatta
INSTALLERA BÅDA FÄSTANORDNINGARNA
1. Identifiera platsen för fotändens fästanordning och huvudändens fästanordning från figur 12 på
6388 och figur 13 på sid. 6-16
2. Lås upp den spårförankrade fästanordningen (NMI adapter) på fotändens fästanordning genom att dra i stiftet för
att låsa upp.
3. Dra handtaget och sedan kilen uppåt för att öppna.
4. Passa in fotändens fästanordning i golvspåret.
5. Lås den spårförankrade fästanordningen (NMI adapter) i golvspåret genom att först vika kilen och sedan handtaget
nedåt för att stänga.
6. Säkra vingmuttrarna för att fästa den spårförankrade fästanordningen (NMI adapter) på nedlåsningsplattan på
fotändens fästanordning ordentligt.
www.stryker.com
Handtag

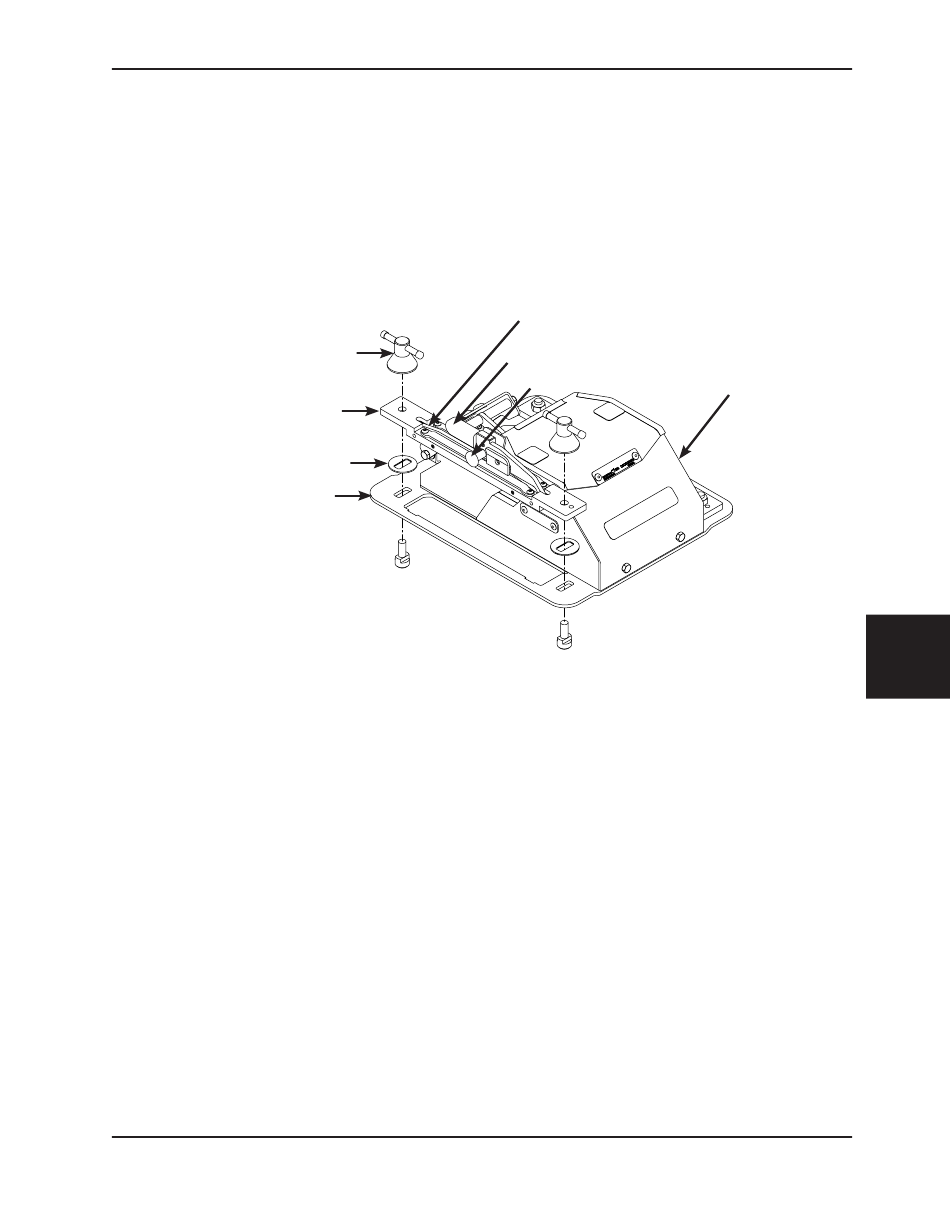

Figur 9 - Montering av fotändens fästanordning
för modell 6389.
6385-009-005 REV B
Kil
Stift
Fästanordning för fotände
