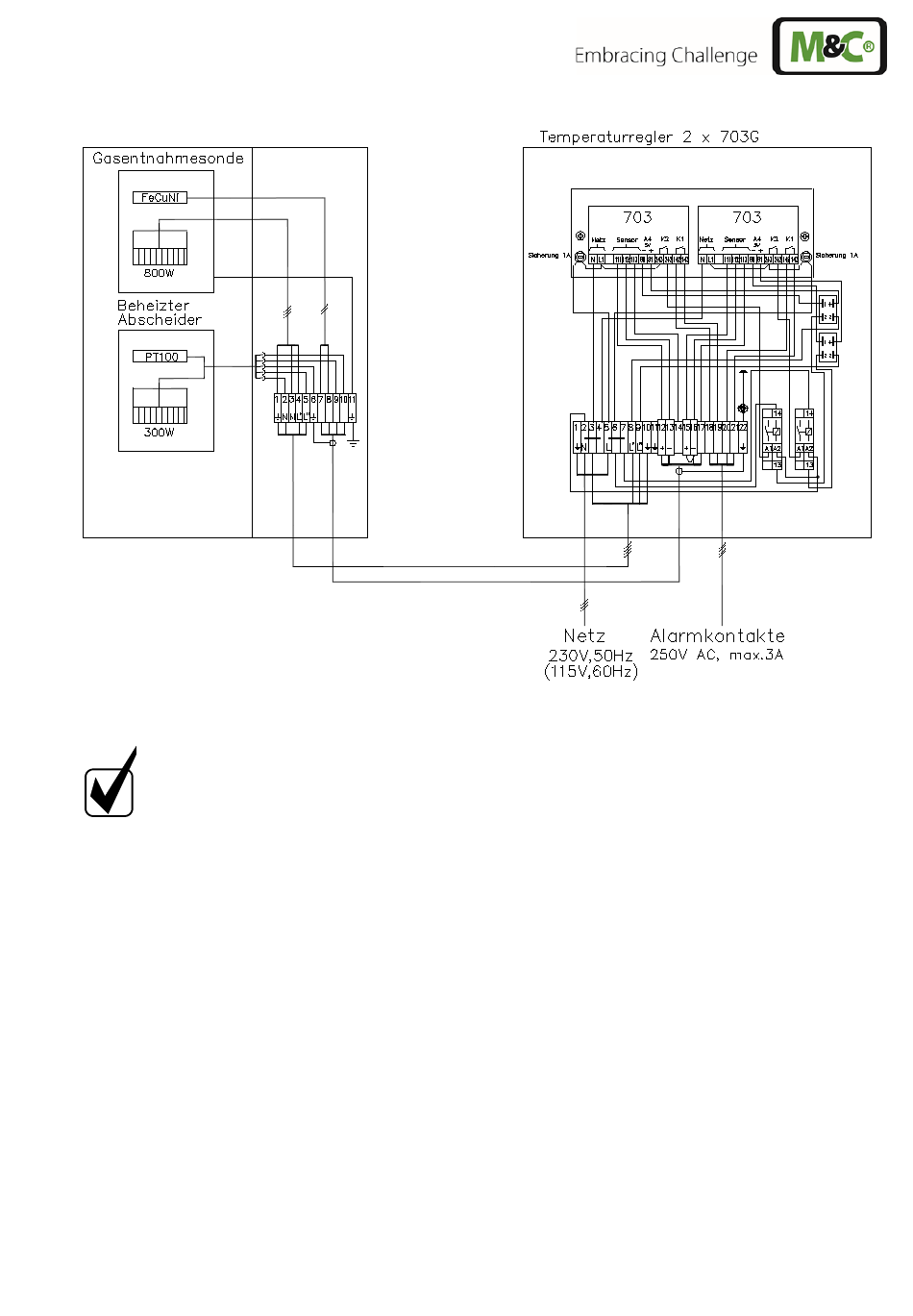

Abbildung 11 Elektrischer Anschluss SP2000-H320/S2 mit elektronischem 2-fach Regler 703G
H I N W E I S !
Der elektrische Anschluss des Temperaturreglers Typ 703G erfolgt entsprechend dem Anschlussplan,
wie in Abbildung 11 dargestellt und wie im Folgenden beschrieben:
Den Gehäusedeckel abschrauben.
•
Das Netzkabel (min. 3 x 1,5 mm
•
bung des Reglers einführen und an den entsprechenden Klemmen anschließen.
• Das Kabel für den Alarmkontakt (Klemmbereich 6 – 12 mm) durch die fünfte Kabelverschrau-
bung einführen und an den entsprechenden Klemmen anschließen.
Wird der Temperaturregler Typ 703G als separate Einheit mitgeliefert, ist zusätzlich die Sonde ent-
sprechend Abbildung 11 und der folgenden drei Punkte mit dem Regler zu verbinden:
• Das Stromversorgungskabel für die Gasentnahmesonde (min. 3 x 1,5 mm
12mm) durch die zweite Kabelverschraubung des Reglers einführen und an den entsprechen-
den Klemmen anschließen.
Das Temperatursensorkabel (Klemmbereich 6 – 12 mm) durch die dritte Kabeleinführung des
•
Reglers einführen und an den entsprechenden Klemmen anschließen.
www.mc-techgroup.com
Als Sensorleitung ist eine Ausgleichsleitung vorzusehen. Entspre-
chende Thermoausgleichsklemmen sind in der Anschlussdose vorhan-
den.
, Klemmbereich 6 – 12 mm) durch die linke Kabelverschrau-
2
SP2000-H320 | 1.00.02
2 , Klemmbereich 6 –
