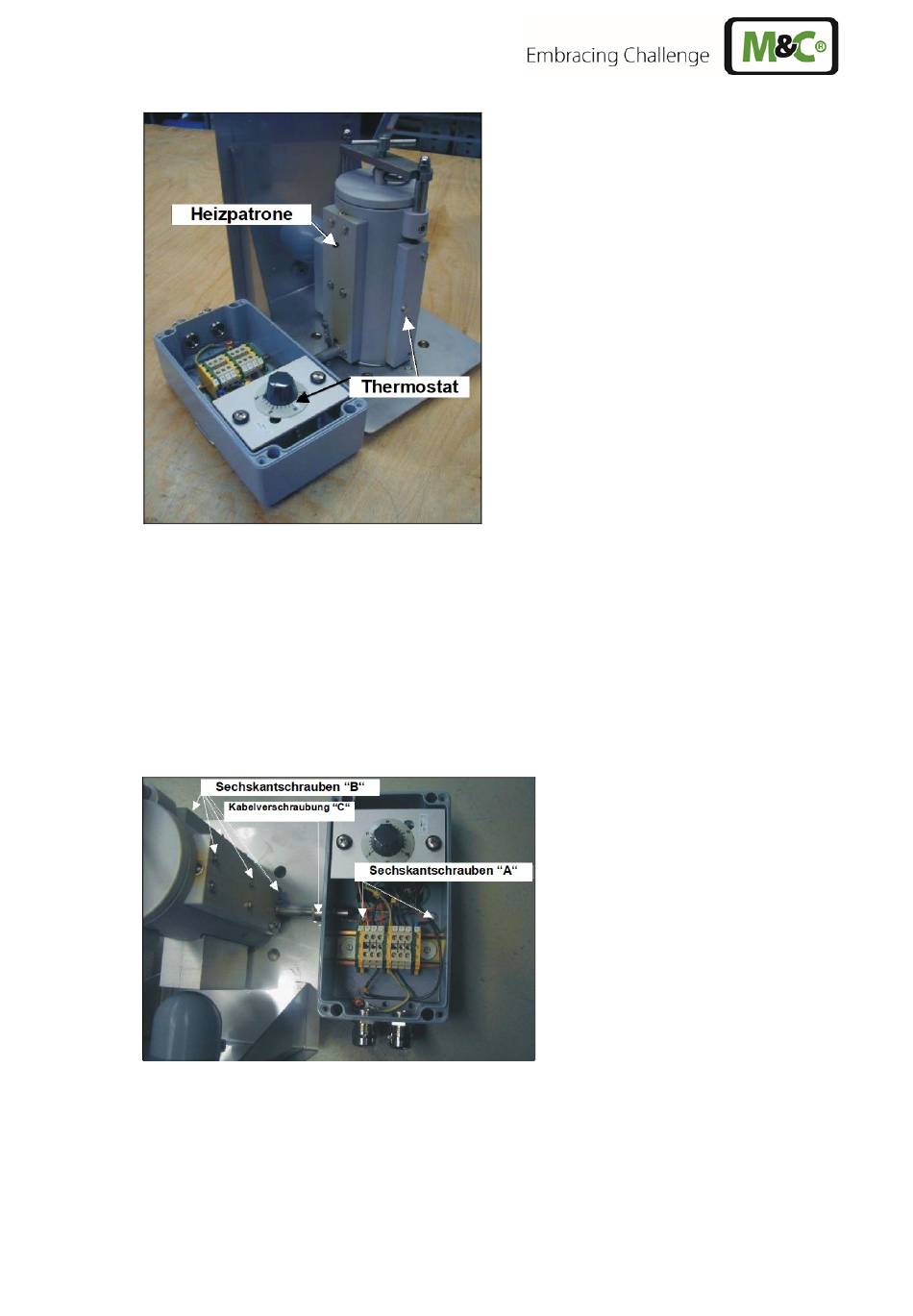

Abbildung 15 Positionierung von Thermostat und Heizpatrone

Den Deckel an der elektrischen Anschlussdose nach lösen der 4 Schrauben abnehmen.
•
Die beiden Schrauben "A" im Boden der Anschlussdose (Abbildung 16) mit welchen diese an
•
der Haltelasche montiert ist, herausschrauben.
Die Sechskantschrauben "B" (Abbildung 16) für die Befestigung der Heizpatronen-Aufnahme-
•
platte und der Thermostatsensor-Aufnahmeplatte herausschrauben.

Abbildung 16 Positionierung der Befestigungsschrauben und Kabelverschraubung

Anschlussdose einschließlich Heizpatrone und Thermostatsensor abnehmen (Abbildung 17)
•
