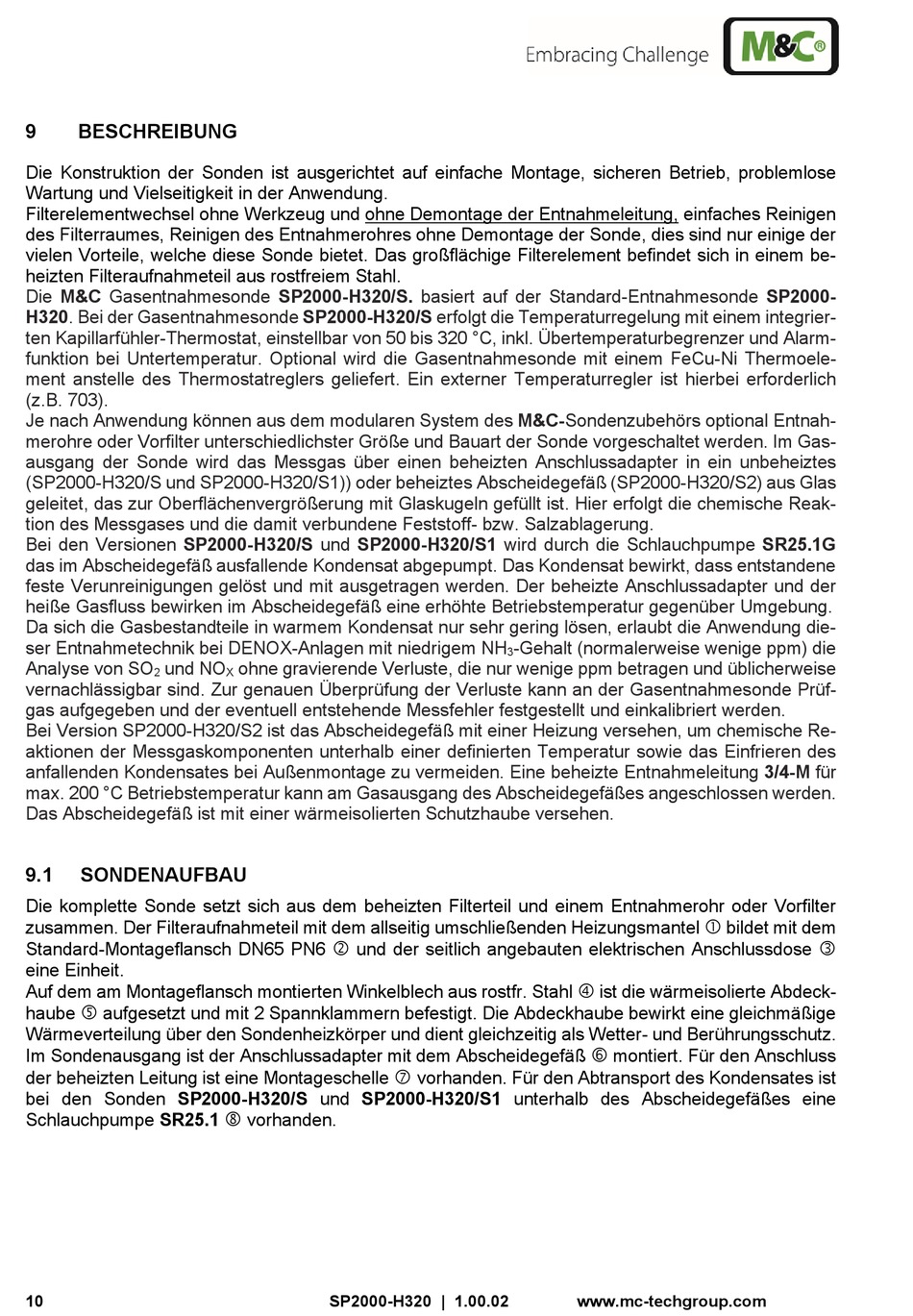

BESCHREIBUNG

Die Konstruktion der Sonden ist ausgerichtet auf einfache Montage, sicheren Betrieb, problemlose
Wartung und Vielseitigkeit in der Anwendung.
Filterelementwechsel ohne Werkzeug und ohne Demontage der Entnahmeleitung, einfaches Reinigen
des Filterraumes, Reinigen des Entnahmerohres ohne Demontage der Sonde, dies sind nur einige der
vielen Vorteile, welche diese Sonde bietet. Das großflächige Filterelement befindet sich in einem be-
heizten Filteraufnahmeteil aus rostfreiem Stahl.
Die M&C Gasentnahmesonde SP2000-H320/S. basiert auf der Standard-Entnahmesonde SP2000-
H320. Bei der Gasentnahmesonde SP2000-H320/S erfolgt die Temperaturregelung mit einem integrier-
ten Kapillarfühler-Thermostat, einstellbar von 50 bis 320 °C, inkl. Übertemperaturbegrenzer und Alarm-
funktion bei Untertemperatur. Optional wird die Gasentnahmesonde mit einem FeCu-Ni Thermoele-
ment anstelle des Thermostatreglers geliefert. Ein externer Temperaturregler ist hierbei erforderlich
(z.B. 703).
Je nach Anwendung können aus dem modularen System des M&C-Sondenzubehörs optional Entnah-
merohre oder Vorfilter unterschiedlichster Größe und Bauart der Sonde vorgeschaltet werden. Im Gas-
ausgang der Sonde wird das Messgas über einen beheizten Anschlussadapter in ein unbeheiztes
(SP2000-H320/S und SP2000-H320/S1)) oder beheiztes Abscheidegefäß (SP2000-H320/S2) aus Glas
geleitet, das zur Oberflächenvergrößerung mit Glaskugeln gefüllt ist. Hier erfolgt die chemische Reak-
tion des Messgases und die damit verbundene Feststoff- bzw. Salzablagerung.
Bei den Versionen SP2000-H320/S und SP2000-H320/S1 wird durch die Schlauchpumpe SR25.1G
das im Abscheidegefäß ausfallende Kondensat abgepumpt. Das Kondensat bewirkt, dass entstandene
feste Verunreinigungen gelöst und mit ausgetragen werden. Der beheizte Anschlussadapter und der
heiße Gasfluss bewirken im Abscheidegefäß eine erhöhte Betriebstemperatur gegenüber Umgebung.
Da sich die Gasbestandteile in warmem Kondensat nur sehr gering lösen, erlaubt die Anwendung die-
ser Entnahmetechnik bei DENOX-Anlagen mit niedrigem NH
Analyse von SO und NO
2
vernachlässigbar sind. Zur genauen Überprüfung der Verluste kann an der Gasentnahmesonde Prüf-
gas aufgegeben und der eventuell entstehende Messfehler festgestellt und einkalibriert werden.
Bei Version SP2000-H320/S2 ist das Abscheidegefäß mit einer Heizung versehen, um chemische Re-
aktionen der Messgaskomponenten unterhalb einer definierten Temperatur sowie das Einfrieren des
anfallenden Kondensates bei Außenmontage zu vermeiden. Eine beheizte Entnahmeleitung 3/4-M für
max. 200 °C Betriebstemperatur kann am Gasausgang des Abscheidegefäßes angeschlossen werden.
Das Abscheidegefäß ist mit einer wärmeisolierten Schutzhaube versehen.
9.1

SONDENAUFBAU

Die komplette Sonde setzt sich aus dem beheizten Filterteil und einem Entnahmerohr oder Vorfilter
zusammen. Der Filteraufnahmeteil mit dem allseitig umschließenden Heizungsmantel
Standard-Montageflansch DN65 PN6
eine Einheit.
Auf dem am Montageflansch montierten Winkelblech aus rostfr. Stahl
haube aufgesetzt und mit 2 Spannklammern befestigt. Die Abdeckhaube bewirkt eine gleichmäßige

Wärmeverteilung über den Sondenheizkörper und dient gleichzeitig als Wetter- und Berührungsschutz.
Im Sondenausgang ist der Anschlussadapter mit dem Abscheidegefäß
der beheizten Leitung ist eine Montageschelle
bei den Sonden SP2000-H320/S und SP2000-H320/S1 unterhalb des Abscheidegefäßes eine
Schlauchpumpe SR25.1
10
ohne gravierende Verluste, die nur wenige ppm betragen und üblicherweise
X
und der seitlich angebauten elektrischen Anschlussdose


vorhanden.

SP2000-H320 | 1.00.02
-Gehalt (normalerweise wenige ppm) die
3

vorhanden. Für den Abtransport des Kondensates ist
