13 VERSORGUNGSANSCHLÜSSE
13.1

MONTAGE DER ENTNAHMELEITUNG

• Die Entnahmeleitungs-Befestigungsschelle öffnen.
Überwurfmutter
•
richtiger Reihenfolge und Richtung über die 6mm PTFE-Seele der beheizten Leitung stecken.
PTFE-Seele auf den Stutzen
•
ring handfest anziehen.
• Die Entnahmeleitungs-Befestigungsschelle schließen.


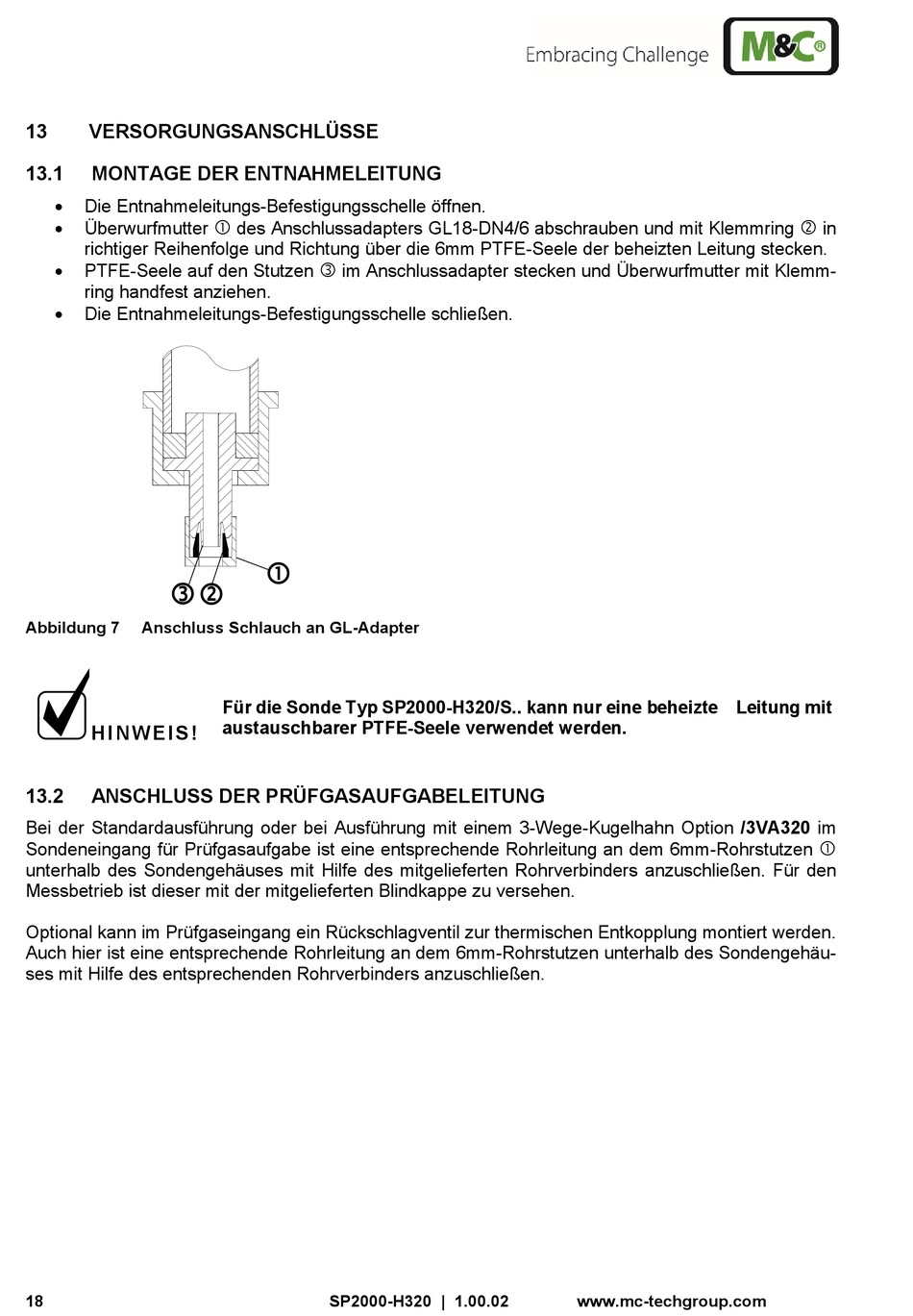

Abbildung 7 Anschluss Schlauch an GL-Adapter
H I N W E I S !
13.2 ANSCHLUSS DER PRÜFGASAUFGABELEITUNG
Bei der Standardausführung oder bei Ausführung mit einem 3-Wege-Kugelhahn Option /3VA320 im
Sondeneingang für Prüfgasaufgabe ist eine entsprechende Rohrleitung an dem 6mm-Rohrstutzen
unterhalb des Sondengehäuses mit Hilfe des mitgelieferten Rohrverbinders anzuschließen. Für den
Messbetrieb ist dieser mit der mitgelieferten Blindkappe zu versehen.
Optional kann im Prüfgaseingang ein Rückschlagventil zur thermischen Entkopplung montiert werden.
Auch hier ist eine entsprechende Rohrleitung an dem 6mm-Rohrstutzen unterhalb des Sondengehäu-
ses mit Hilfe des entsprechenden Rohrverbinders anzuschließen.
18
des Anschlussadapters GL18-DN4/6 abschrauben und mit Klemmring

im Anschlussadapter stecken und Überwurfmutter mit Klemm-



Für die Sonde Typ SP2000-H320/S.. kann nur eine beheizte Leitung mit
austauschbarer PTFE-Seele verwendet werden.
SP2000-H320 | 1.00.02 www.mc-techgroup.com
