Standard-Gasaufbereitungssystem; Elektrischer Anschluss - M&C PMA 30/D Betriebsanleitung

13.2

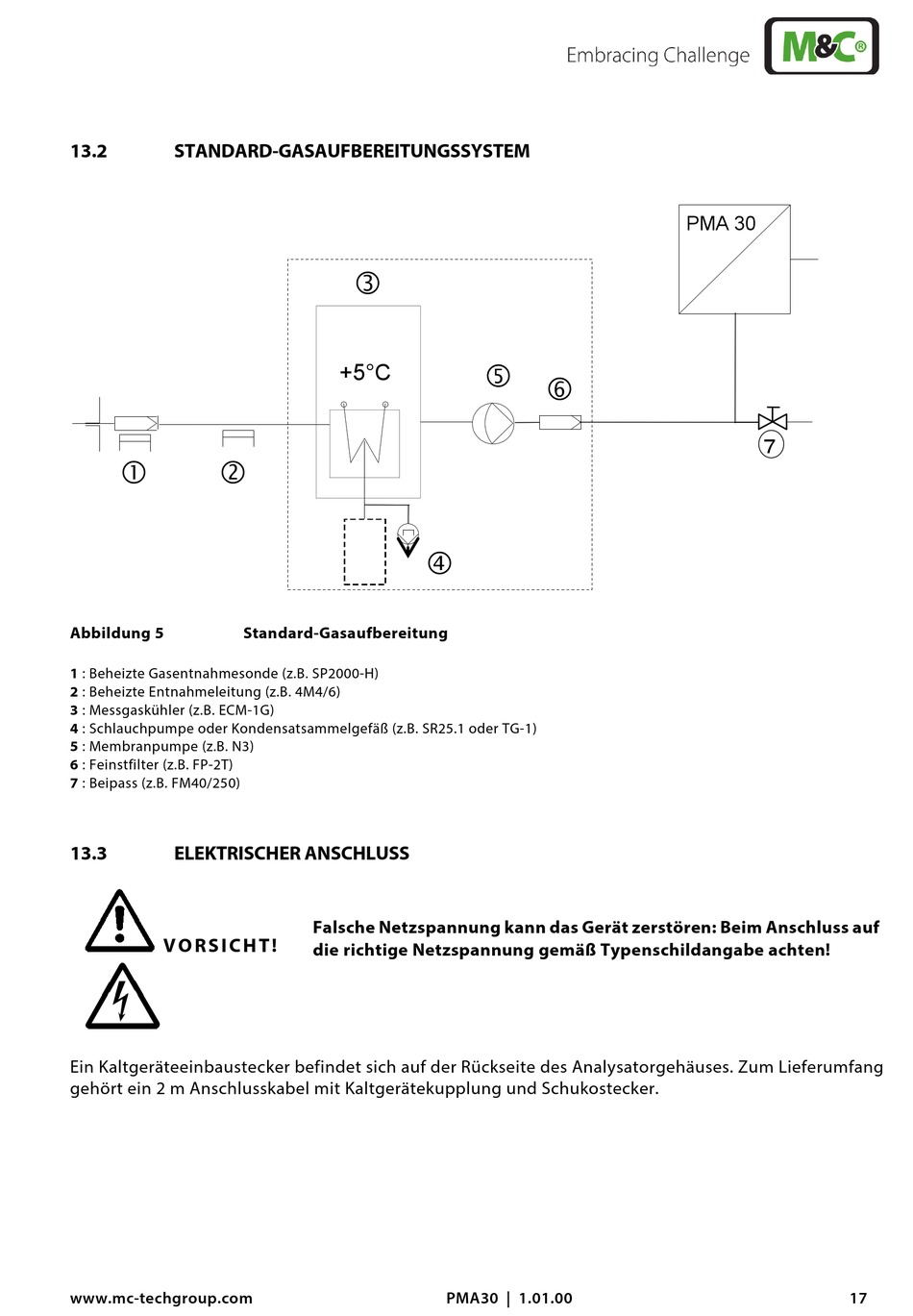

STANDARD-GASAUFBEREITUNGSSYSTEM

 
Abbildung 5
1 : Beheizte Gasentnahmesonde (z.B. SP2000-H)
2 : Beheizte Entnahmeleitung (z.B. 4M4/6)
3 : Messgaskühler (z.B. ECM-1G)
4 : Schlauchpumpe oder Kondensatsammelgefäß (z.B. SR25.1 oder TG-1)
5 : Membranpumpe (z.B. N3)
6 : Feinstfilter (z.B. FP-2T)
7 : Beipass (z.B. FM40/250)
13.3

ELEKTRISCHER ANSCHLUSS

V O R S I C H T !
Ein Kaltgeräteeinbaustecker befindet sich auf der Rückseite des Analysatorgehäuses. Zum Lieferumfang
gehört ein 2 m Anschlusskabel mit Kaltgerätekupplung und Schukostecker.
www.mc-techgroup.com

+5°C
Standard-Gasaufbereitung
Falsche Netzspannung kann das Gerät zerstören: Beim Anschluss auf
die richtige Netzspannung gemäß Typenschildangabe achten!



PMA30 | 1.01.00
PMA 30
7
17
