Auf gute Zugänglichkeit der Sonde achten, damit die später notwendigen Wartungsarbeiten
•
problemlos durchgeführt werden können.
Den bauseitigen Entnahmestutzen nach Möglichkeit so auslegen und isolieren, dass die Tem-
•
peratur des Stutzens immer oberhalb des Taupunktes bzw. Säuretaupunktes liegt, um Korrosi-
ons- und Verstopfungsprobleme, sowie Auswascheffekte zu vermeiden. Falls das nicht möglich
ist, wird bei kalten Stutzen ein beheiztes Entnahmerohr SP35 / SP30 empfohlen.
Falls die Umgebungstemperatur im Stutzenbereich durch Strahlungswärme >80°C ist, muss
•
zum Schutz der Sonde bauseits ein Wärmestrahl-Reflektionsblech montiert werden.
• Der Montageflansch-Anschluss des Stutzens sollte DN65 PN6 sein. Bei anderen gewünschten
Anschlussdimensionen kann optional ein entsprechender Adapterzwischenflansch geliefert
werden. Anstelle einer Flanschstutzenmontage kann die Sonde auch mit einem R2"-Anschlus-
sadapter an einen entsprechenden Gewindemuffenstutzen montiert werden. Die notwendige
minimalste Flanschgröße bzw. der minimalste Stutzendurchmesser ergibt sich aus dem Außen-
durchmesser der verwendeten Entnahmerohre oder Vorfilter.

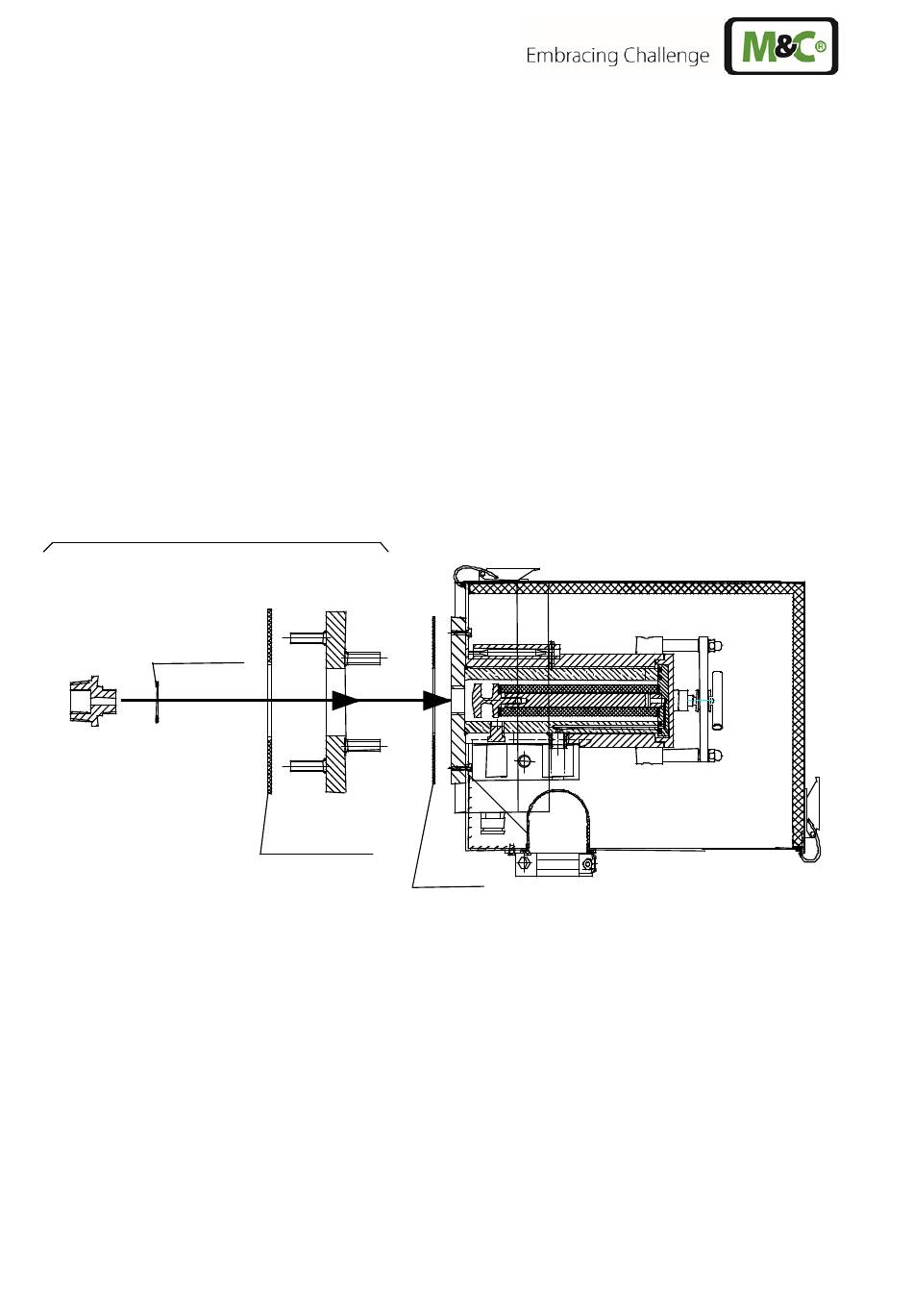

Optionen Sondenmontage
R 2"-Gewinde-
Montagefitting
20 S 9005
Dichtung 3/4"
90 S 2080
Abbildung 2 Montagemöglichkeiten
12

MONTAGE

Die M&C Sonden SP2000-H320/S.. sind für den stationären Einsatz konzipiert und bei fachgerechter
Auswahl und Montage garantieren sie eine lange Funktionsfähigkeit und ein Minimum an Wartung. Die
notwendige Betriebslage ist horizontal.
12
Adapter-
flansch
20 S 9004
Dichtung je
nach Flanschgröße
Dichtung
DN65PN6
90 S 2077
