KÄLTEMITTELROHRE
4

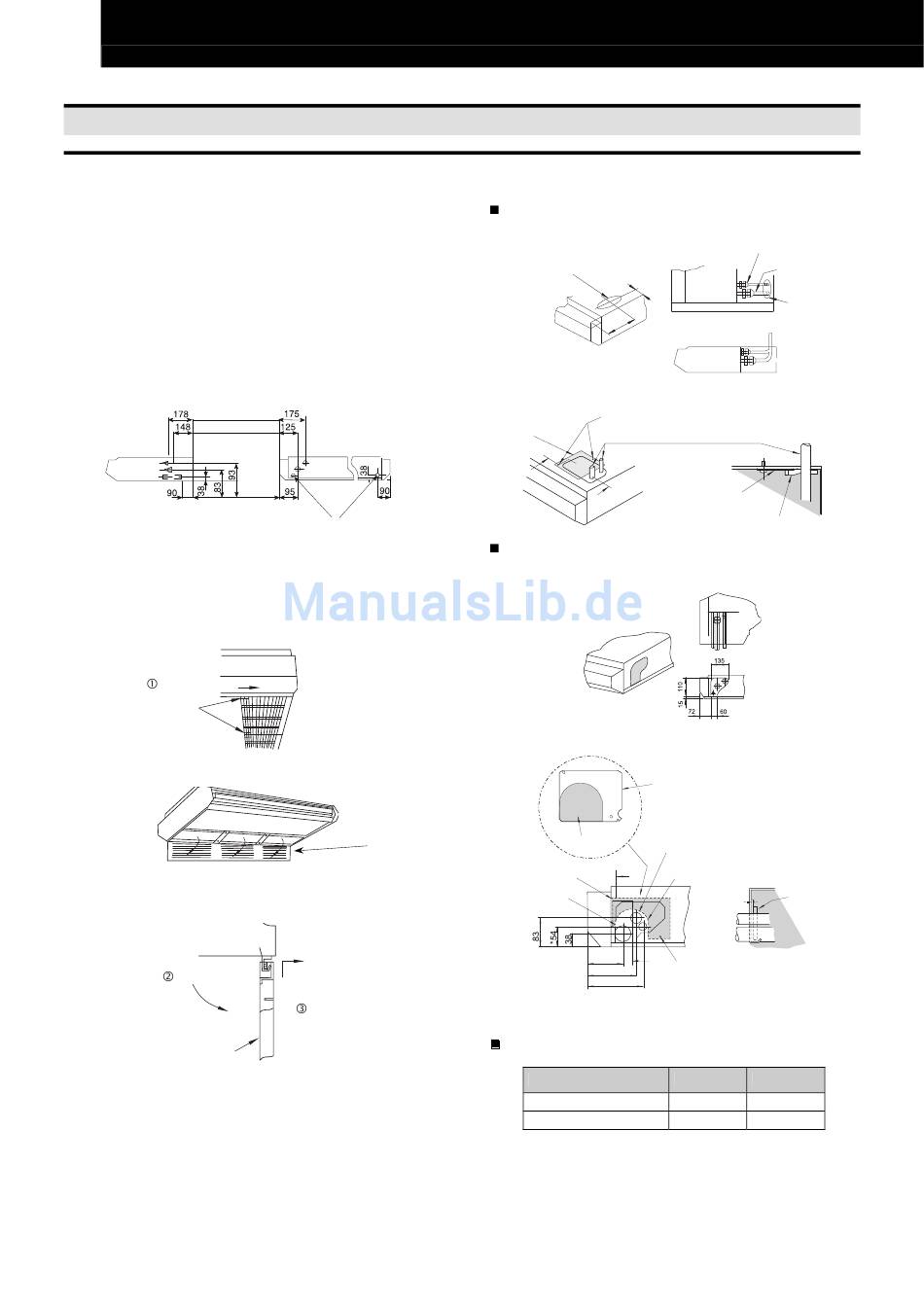

3. KÄLTEMITTELROHRE
3.1. ROHRANSCHLUSS BEI INNENGERÄTEN
3.1.1. ROHRPOSITION
Die Kältemittelleitung kann in drei Richtungen an das
Innengerät angeschlossen werden: von oben, von hinten
oder von rechts (bei Frontansicht des Geräts).
Die Rohrpositionen werden unten dargestellt.
-
Für jede Anschlussrichtung ist eine Aussparung
-
vorhanden, wie im Unterkapitel zur Rohrverlegung
beschrieben.
Schneiden Sie die Öffnung für die gewünschte
-
Anschlussrichtung aus.
Flüssigkeitsleitung
Gasleitung
Abflussleitung
3.1.2. ROHRVERLEGUNG
Der Rohranschluss sollte an der Geräteunterseite erfolgen.
Bevor Sie mit der Verlegung beginnen, entfernen Sie das
Lufteinlassgitter folgendermaßen:
1. Schieben Sie die Knöpfe nach hinten.
Schieben
Knopf
2. Öffnen Sie das Lufteinlassgitter.
3. Heben Sie das Lufteinlassgitter an und schieben Sie es
auf die Rückseite.
Gerät
Offen
Lufteinlassgitter
Nachdem Sie die für die Rohranschlussrichtung
entsprechende Aussparung ausgewählt haben, schließen
Sie die Rohre unter Verwendung des mitgelieferten
Isoliermaterials an, wie unten beschrieben.
Abflussleitung
Lufteinlassgitter
Rückseite
Drücken
Oberseite
1. Öffnung
Aussparung öffnen
50
155
2. Rohrabdichtung
M4-Schraube
Dichtungsplatte
Kältemittelflüssigkeitsleitung
A
B
Rückseite
1. Öffnung
2. Rohrabdichtung
Aussparung
M4-Schraube
P
Dichtungsplatte
95
P
125
*145
3.1.3. ABMESSUNGEN DER ROHRLEITUNGEN
Rohrgröße
Modell RPC
Gasrohrleitung
Flüssigkeits-rohrleitung
Flüssigkeitsleitung
Gasleitung
Aussparung
öffnen
Dichtungsplatte
Abschn. A-B
Mit Isolierung abdichten
Mitgelieferte
Dichtungsplatte
(0,8 x 118 x 142 mm)
Kältemittelgasleitung
Kältemittelflüssigkeitsleitung
Mit
Isolierung
abdichten
Abschn. P-P
M4-Schraube
mm (in)
2.0 2.5~6.0
15.88 (5/8) 15.88 (5/8)
6.35 (1/4) 9.53 (3/8)
