Wartung

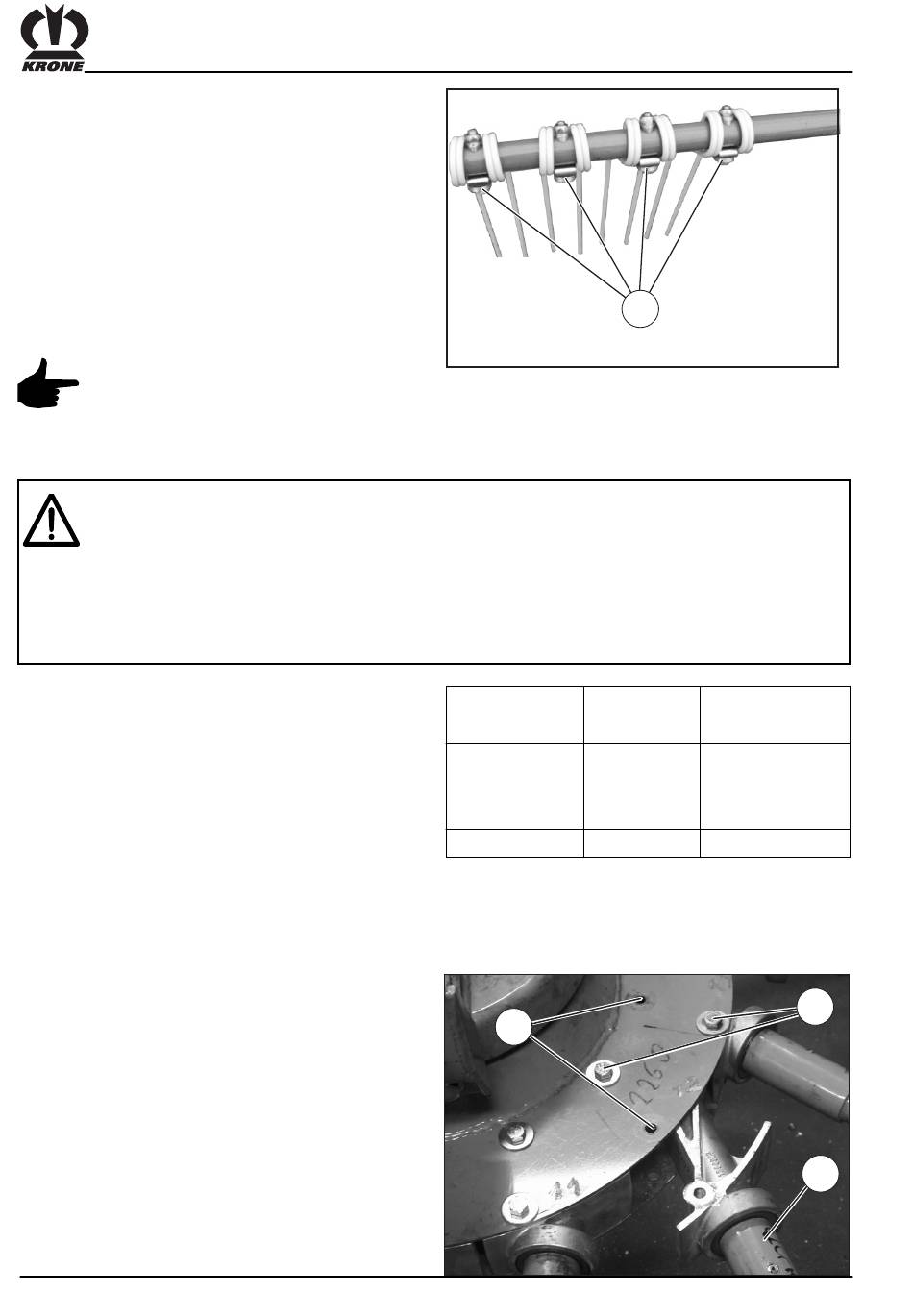

Die Schrauben (1) der Zinken müssen nach dem ersten
Einsatz mit den angegebnen Anzugsmoment nachgezo-
gen werden.
Muttern und Schrauben regelmäßig auf
festen Sitz prüfen und gegebenenfalls
nachziehen!

6.3 Bereifung

• Das Montieren von Rädern und Reifen setzt ausreichende Kenntnisse und vorschriftsmäßiges
Montagewerkzeug voraus!
• Reparaturarbeiten an der Bereifung dürfen nur von Fachkräften und mit geeignetem
Montagewerkzeug durchgeführt werden.
• Kreiselschwader auf festen und ebenen Untergrund abstellen. Durch Vorlegekeile gegen
unbeabsichtiges Wegrollen sichern.
• Radmuttern regelmäßig auf festen Sitz kontrollieren und gegebenenfalls nachziehen.
• Luftdruck regelmäßig kontrollieren.
In regelmäßigen Abständen den Reifendruck prüfen und
gegebenenfalls nachfüllen. Die Werte können der neben-
stehenden Tabelle entnommen werden.

6.4 Austausch der Zinkenarme

(im Reparaturfall)
Im Reparaturfall können die Zinkenarme durch Demonta-
ge einzeln ausgetauscht werden.
• Schrauben (1) des Zinkenarmes herausschrauben
• Die Schrauben (2) der danebenliegenden Zinkenarme
lösen
• Zinkenarm (3) herausziehen und defekte Bauteile
austauschen
• Bei der Montage des Zinkenarmes darauf achten,
dass die Steuerrolle in die Laufbahn der Kurvenbahn
eingeführt wird.
• Alle Schrauben mit dem notwendigem Drehmoment
anziehen.
VI - 2
Typ Bereifung
Swadro 35
Swadro 38
16 x 6.50 - 8
Swadro 42
Swadro 46
Stützrad vorne 16 x 6.50 - 8
1
1
KS300107
Reifendruck
[bar]
1,5
1,5
SW700031
2
3
