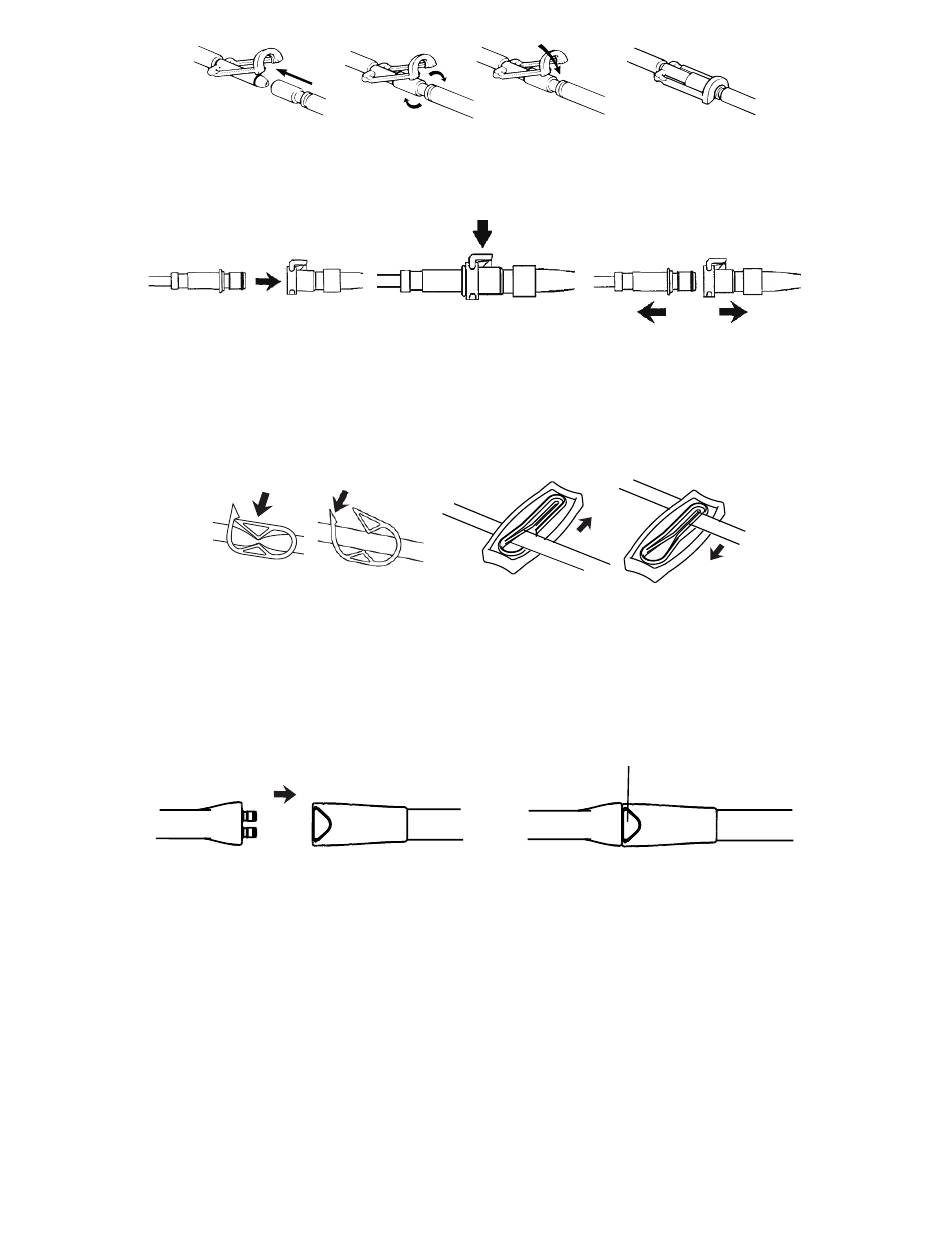

So werden die C C l l i i k k - - T T i i t t e e ® Verbinder (Abbildung 12) an die isolierten Schläuche angeschlossen bzw. davon getrennt:
A A b b b b i i l l d d u u n n g g 1 1 2 2 – – C C l l i i k k - - T T i i t t e e
So werden die Colder-Verbinder (Abbildung 13) an die isolierten Schläuche angeschlossen bzw. davon getrennt:
A A b b b b i i l l d d u u n n g g 1 1 3 3 – – C C o o l l d d e e r r - - V V e e r r b b i i n n d d e e r r
So werden die Schlauchklemmen geschlossen bzw. geöffnet (Abbildung 14):
Die Schläuche vor dem Trennen stets abklemmen. Siehe Ableiten von Wasser aus den Wärmeübertragungsgeräten (Seite
35).
A A b b b b i i l l d d u u n n g g 1 1 4 4 – – S S c c h h l l a a u u c c h h k k l l e e m m m m e e n n
Für den Anschluss der A A l l t t r r i i x x ® ® T T e e m m p p e e r r a a t t u u r r e e M M a a n n a a g g e e m m e e n n t t W W r r a a p p s s ™ ™ an den A A l l t t r r i i x x ® ® T T e e m m p p e e r r a a t t u u r r e e M M a a n n a a g g e e m m e e n n t t
H H o o s s e e ™ ™ siehe Abbildung 15.
Zum Trennen des Wickels vom Schlauch die Taste (A) auf dem Schlauch drücken.
A
A A b b b b i i l l d d u u n n g g 1 1 5 5 – – A A l l t t r r i i x x T T e e m m p p e e r r a a t t u u r r e e M M a a n n a a g g e e m m e e n n t t W W r r a a p p s s A A n n s s c c h h l l ü ü s s s s e e
Die A A l l t t r r i i x x ® ® T T e e m m p p e e r r a a t t u u r r e e M M a a n n a a g g e e m m e e n n t t W W r r a a p p s s verfügen über ein internes Ventil. Daher sind keine Klemmen erforderlich,
um den Wasserfluss zu stoppen.
H H i i n n w w e e i i s s - - Der Begriff „Wärmeübertragungsgeräte" wird überall in diesem Handbuch verwendet und bedeutet das gleiche
wie Decken und Wickel, sofern nicht anders angegeben.
