FR

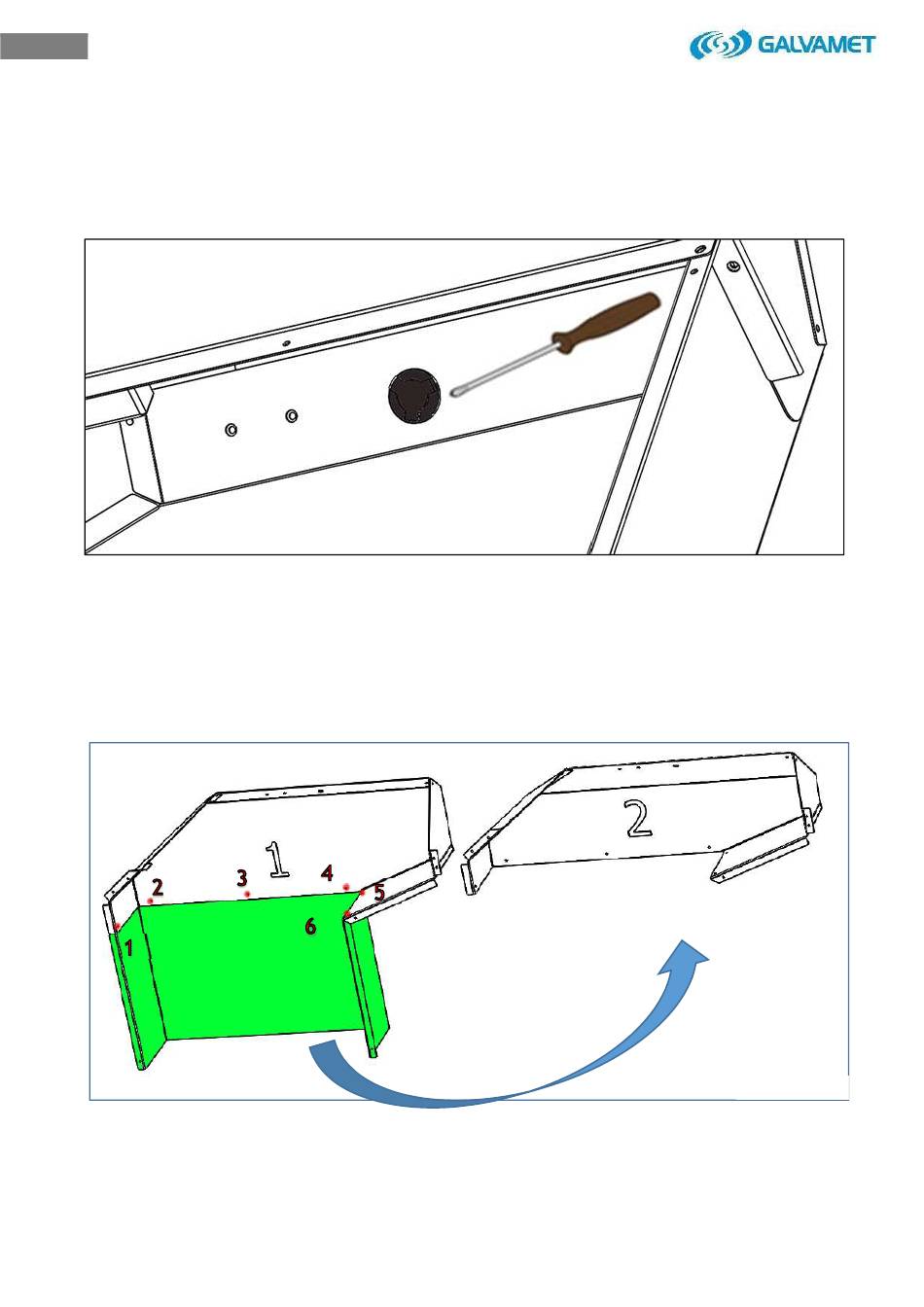

Une fois retirées les vis, le raccord reste fixé au système grâce au pivot plastique
à déclic (Fig.3.23). Il est nécessaire de faire déclencher le pivot à l'aide d'un
tournevis puis de l'enlever.
Fig. 3.23
Maintenant que le raccord a été retiré du groupe d'aspiration, il est nécessaire de
retirer l'extension du raccord 1 et de le remonter sur le raccord 2 à l'aide des 6 vis
qui relient entre elles les deux tôles, comme indiqué à la Fig. 3.24
Il est maintenant possible de procéder au montage du raccord 2
Fig. 3.24
