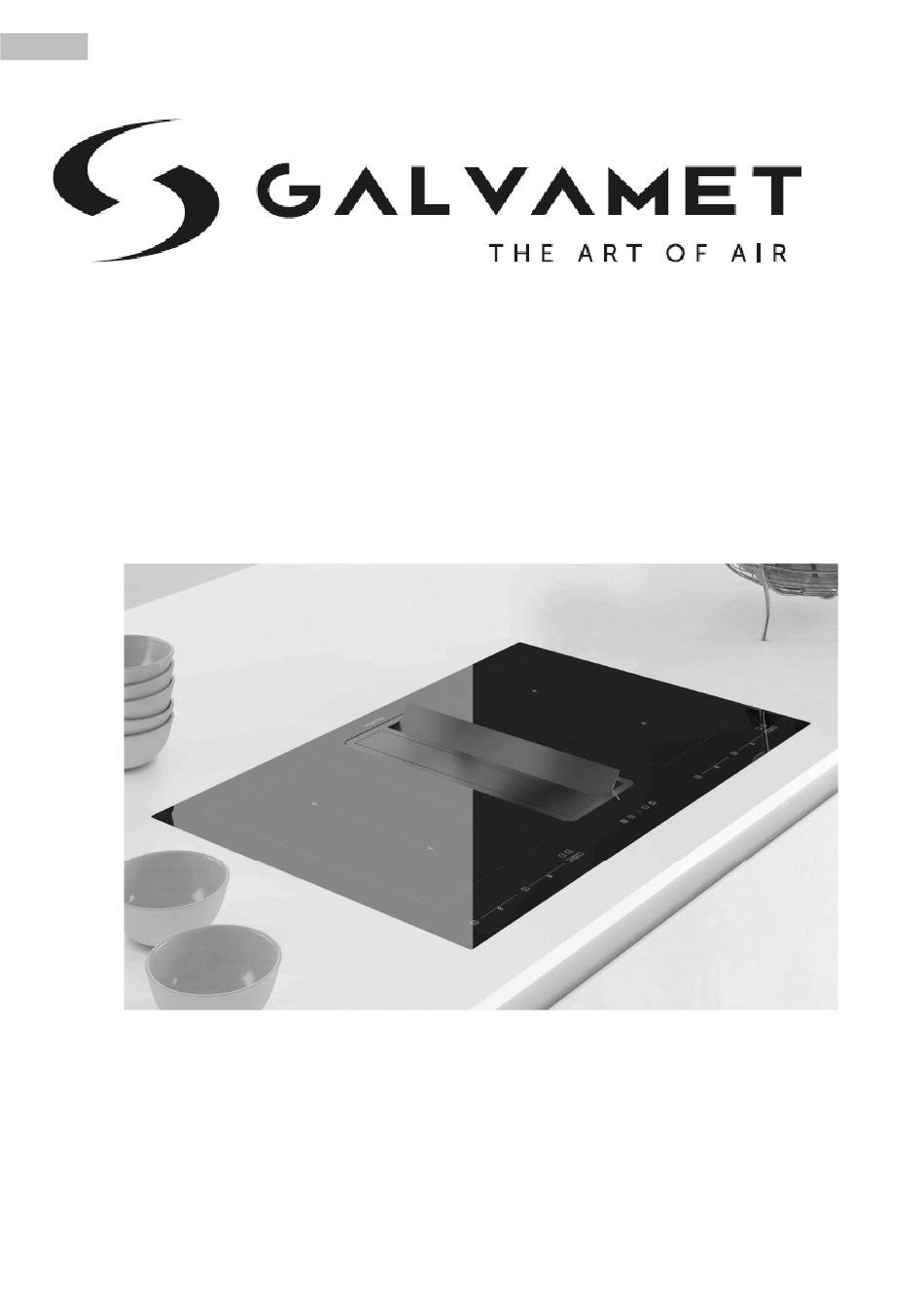

DE
KompaKOne
INSTALLATIONS-, BEDIENUNGS- UND
WARTUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Galvamet KompaKOne

Inhaltszusammenfassung für Galvamet KompaKOne

  • Seite 1   KompaKOne INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSANLEITUNG...
  • Seite 2 220-240V 50/60Hz 2 ...

  • Seite 3: Inhaltsverzeichnis

    Zusammenfassung  ALLGEMEINES     WARNUNGEN     INSTALLATION     III.1 ERSTE HINWEISE   III.1.a ABLUFTBEHANDLUNG   III.2 INSTALLATION AUF MÖBEL MIT TIEFE BIS 660 mm   III.2.a INSTALLATION DES INDUKTIONSKOCHFELDES   III.2.b KONSTRUKTIVE HINWEISE   III.3.c MONTAGE ABZUGEINHEIT   III.3 INSTALLATION AUF MÖBEL MIT TIEFE BIS 750mm  ...

  • Seite 4: Iallgemeines

    ALLGEMEINES Diese Bedienungsanleitung beschreibt das Gerät und seine Verwendung. Diese Broschüre ist Bestandteil des Geräts und muss daher sorgfältig aufbewahrt werden und muss das Gerät IMMER begleiten, auch wenn dieses an einen anderen Eigentümer oder Benutzer weitergegeben wird oder anderweitig installiert wird. Das Abzugssystem besteht aus zwei Geräten: Induktionskochfeld ...

  • Seite 5: Warnungen

    WARNUNGEN ACHTUNG: Dieses Gerät wurde nicht für Gasherde entwickelt.  Das Gerät wurde gemäß den geltenden Sicherheitsnormen hergestellt.  Das Gerät darf nicht anders verwendet werden als für den Zweck, für den es gebaut wurde, d. h. für den Einbau als Filtersystem, das an einem Induktionskochfeld angebracht ist;...
  • Seite 6  Das Gerät und seine zugänglichen Teile werden während des Betriebs sehr heiß. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren sollten ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.  Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkter psychischer oder motorischer Fertigkeit, mit mangelnden Erfahrungen und Kenntnissen gedacht, es sei denn, diese Personen stehen unter Aufsicht von einer Person, die für deren Sicherheit verantwortlich ist und zur Anwendung des Geräts Anweisungen gibt.

  • Seite 7: Installation

    INSTALLATION III.1 ERSTE HINWEISE Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät installieren und verwenden. Für die Installation der Vorrichtung sind Sicherheitsmaßnahmen und eine Reihe von Werkzeugen gemäß Abb.3.1 erforderlich. Abb. 3.1 Das Dunstabzugfeld ist mit allen für die Montage notwendigen und für die meisten Möbel geeigneten Befestigungen ausgestattet.
  • Seite 8 Die Beschichtung des Möbels muss mit hitzebeständigen Klebstoffen (100°C) behandelt worden sein, da sich ansonsten aufgrund eines geringeren Wärmewiderstands Form und Farbe ändern können. Idealerweise sollte das Gerät so installiert werden, dass sich auf beiden Seiten weder hohe Schränke noch Wände befinden (Abb.3.3-A). Das Vorhandensein von Schränken oder Wänden ist nur auf einer Seite des Geräts zulässig (Abb.3.3-B und Abb.3.3-C).

  • Seite 9: Iii.1.A Abluftbehandlung

    III.1.a ABLUFTBEHANDLUNG   Dieses Gerät ermöglicht die Behandlung von Gerüchen beim Kochen. Das System kann im Saug- oder Filtermodus verwendet werden (Aktivkohlefilter-Kit oder Kit mit Plasmafilter separat erhältlich). Absaugung (externe Ableitung). Die Küchendämpfe werden durch das mit dem Abluftanschluss des Motors verbundene Rohr (nicht im Lieferumfang des Abzugs enthalten) nach außen ausgestoßen.

  • Seite 10: Installation Auf Möbel Mit Tiefe Bis 660 Mm

    III.2 INSTALLATION AUF MÖBEL MIT TIEFE BIS 660 mm Wenn der Karton geöffnet ist, können die Elemente wie in Abb. 3.6. individualisiert werden. Die Montage erfolgt wie in der auf diesen Seiten beschriebenen Weise. Abb. 3.6 Die mit der Markierung "2" gekennzeichnete Ersatzarmatur an der Rückseite wird in dieser Konfiguration nicht verwendet.

  • Seite 11: Iii.2.A Installation Des Induktionskochfeldes

    III.2.a INSTALLATION DES INDUKTIONSKOCHFELDES   Um den für die Luftleitung erforderlichen Raum zu lassen, ist es wichtig, das Induktionskochfeld so zu installieren, dass die Mittellinie mehr als 300 mm von der Wand entfernt ist. Das Induktionskochfeld kann auf zwei Arten, entweder zur Auflage auf der Arbeitsfläche oder bündig mit derselben, installiert werden.
  • Seite 12 Kleben Sie vor dem Befestigen des Induktionskochfelds die mit dem Gerät gelieferte geschäumte Polyurethandichtung auf die Unterseite der Glasscheibe. Achtung! Die Installation des Kochfelds ohne Dichtung ist verboten Entfernen Sie den Schutzfilm und kleben Sie die Dichtung 2 mm vom Rand des Glases (A = 2 mm) an allen 4 Seiten fest, ohne sie in den Ecken zu überlappen (Abb.3.10).

  • Seite 13: Iii.2.B Konstruktive Hinweise

    III.2.b KONSTRUKTIVE HINWEISE  Der Schrankboden muss wie in Abb. 3.13 gezeigt vorbereitet und die Rückseite möglicherweise entfernt werden. Wenn der Einsatz eines Plasmafilters nicht vorgesehen ist (als Zubehör erhältlich), kann der Ausschnitt für die Abluft auf 660 mm reduziert werden. Abb. 3.13 Der Einsatz dieses Absaugsystems erfordert eine maximal Länge für die eventuell unter dem Kochfeld vorgesehenen Schubladen (Abb3.14):...
  • Seite 14 nächste Schritt besteht darin, Austritt Ansaugdämpfe anhand Installationsanforderungen zu bestimmen (Abb. 3.15). Abb. 3.15 Der Luftauslass kann sich auf der rechten oder linken Seite des Möbels befinden. Um diesen Vorgang auszuführen, muss die Abdeckung entfernt werden (Abb. 3.16-X), entfernen Sie die Abdeckung (Abb.

  • Seite 15: Iii.3.C Montage Abzugeinheit

    III.3.c MONTAGE ABZUGEINHEIT  Nachdem Sie die Position der Abzugeinheit festgelegt haben, positionieren Sie sie im zuvor hergestellten Ausschnitt des Bodens des Möbels (Abb. 3.13) und achten Sie darauf, das Oberteil richtig (Abb. 3.17-X) in Position einzusetzen (Abb. 3.17-Y). Abb. 3.17 Befestigen Sie die Abdeckung mit den mitgelieferten Schrauben am vertikalen Rohr (Abb.3.18). Abb.3.18 15 ...
  • Seite 16 Jetzt ist es möglich, den Abluftaustritt für den Rauchaustritt durch die im Lieferumfang enthaltene Armatur nach außen zu verbinden (Abb. 3.19). Abb. 3.19 Um den Abluftkanal in die gewünschte Position zu bringen, muss das Rohr mit separat erhältlichen Zubehörteilen installiert werden (Abb. 3.20). Alle Leitungen müssen zwangsläufig unter dem Boden des Möbelstücks im Bereich des Sockels verlaufen.

  • Seite 17: Installation Auf Möbel Mit Tiefe Bis 750Mm

    III.3 INSTALLATION AUF MÖBEL MIT TIEFE BIS 750mm Für eine Schranktiefe bis 660 mm ist die einzig mögliche Konfiguration die in Abschnitt III.3.b beschriebene. Wenn Sie eine Arbeitsfläche haben, die tiefer als 660 mm ist, können Sie zusätzlich zu der vorherigen Konfiguration die Tiefe der Schubladen erhöhen, indem Sie den mit "1"...
  • Seite 18 Abb. 3.21 Wenn die Eckabdeckung entfernt wurde, entfernen Sie den Anschluss 1, indem Sie die Schrauben an der geneigten Wand lösen, wie in Abb. 3.22. gezeigt. Abb. 3.22 18 ...
  • Seite 19 Nachdem die Schrauben entfernt wurden, bleibt der Anschluss dank des Kunststoff- Schnappbolzens am System befestigt (Abb.3.23). Der Stift muss mit Hilfe eines Schraubendrehers gelöst und dann entfernt werden. Abb. 3.23 Nachdem der Anschluss aus der Abzugeinheit entfernt wurde, muss die Verlängerung von Anschluss 1 entfernt und mit den 6 Schrauben, die die beiden Bleche miteinander verbinden, auf dem Anschluss 2 wieder montiert werden.
  • Seite 20 Um die Montage des neuen Formstücks zu erleichtern, führen Sie zuerst den Kunststoffstift in die Gehäusebohrung ein (Abb. 3.25) Abb. 3.25 Fahren Sie dann mit dem Befestigen der 4 zuvor entfernten Schrauben fort (Abb. 3.26) Abb. 3.26 20 ...
  • Seite 21 Bringen Sie an dieser Stelle die Eckabdeckung in der hintersten Position wieder an, um den durch den neuen Beschlag entstanden Platz abzudecken, und ziehen Sie die sieben Schrauben in Abb. 3.27. an. Abb. 3.27 Mit der neuen Armatur sind die Abmessungen nach der Installation die in Abb.1 gezeigten. 3.28 Abb.

  • Seite 22: Iii.3.A Installation Des Induktionskochfeldes

    III.3.a INSTALLATION DES INDUKTIONSKOCHFELDES   Um den für die Luftleitung erforderlichen Raum zu lassen, ist es wichtig, das Induktionskochfeld so zu installieren, dass die Mittellinie mehr als 360mm von der Wand entfernt ist. Das Induktionskochfeld kann auf zwei Arten, entweder zur Auflage auf der Arbeitsfläche oder bündig mit derselben, installiert werden.
  • Seite 23 Kleben Sie vor dem Befestigen des Induktionskochfelds die mit dem Gerät gelieferte geschäumte Polyurethandichtung auf die Unterseite der Glasscheibe. Achtung! Die Installation des Kochfelds ohne Dichtung ist verboten Entfernen Sie den Schutzfilm und kleben Sie die Dichtung 2 mm vom Rand des Glases (A = 2 mm) an allen 4 Seiten fest, ohne sie in den Ecken zu überlappen (Abb.3.10.

  • Seite 24: Iii.3.B Konstruktive Hinweise

    III.3.b KONSTRUKTIVE HINWEISE  Der Schrankboden muss wie in Abb. 3.30 gezeigt vorbereitet und die Rückseite möglicherweise entfernt werden. Wenn der Einsatz eines Plasmafilters nicht vorgesehen ist (als Zubehör erhältlich), kann der Ausschnitt für die Abluft auf 660 mm reduziert werden. Abb. 3.30 Einsatz dieses Absaugsystems...
  • Seite 25 nächste Schritt besteht darin, Austritt Ansaugdämpfe anhand Installationsanforderungen zu bestimmen (Abb. 3.15). Abb. 3.15 Der Luftauslass kann sich auf der rechten oder linken Seite des Möbels befinden. Um diesen Vorgang auszuführen, muss die Abdeckung entfernt werden (Abb. 3.16-X), entfernen Sie die Abdeckung (Abb. 3.16-Y), drehen Sie den Saugauslass um.

  • Seite 26: Iii.3.C Montage Abzugeinheit

    III.3.c MONTAGE ABZUGEINHEIT  Nachdem Sie die Position der Abzugeinheit festgelegt haben, positionieren Sie sie im zuvor hergestellten Ausschnitt des Bodens des Möbels (Abb. 3.29) und achten Sie darauf, das Oberteil richtig einzusetzen (Abb. 3.17-X) in Position einzusetzen (Abb. 3.17-Y). Abb. 3.17 Befestigen Sie die Abdeckung mit den mitgelieferten Schrauben am vertikalen Rohr (Abb.3.17-b). Abb.3.17-b 26 ...
  • Seite 27 Jetzt ist es möglich, den Abluftaustritt für den Rauchaustritt durch die im Lieferumfang enthaltene Armatur nach außen zu verbinden (Abb. 3.18). Abb. 3.18 Um den Abluftkanal in die gewünschte Position zu bringen, muss das Rohr mit separat erhältlichen Zubehörteilen installiert werden (Abb.3.19) Alle Leitungen müssen zwangsläufig unter dem Boden des Möbelstücks im Bereich des Sockels verlaufen.

  • Seite 28: Installation Auf Möbel Mit Tiefe Bis 810Mm

    III.4 INSTALLATION AUF MÖBEL MIT TIEFE BIS 810mm Wenn der Karton geöffnet ist, können die Elemente wie in Abb. 3.6. Die Montage erfolgt wie in der auf diesen Seiten beschriebenen Weise. Abb. 3.6 Die mit der Markierung "2" gekennzeichnete Ersatzarmatur an der Rückseite wird in dieser Konfiguration nicht verwendet.

  • Seite 29: Iii.2.A Installation Des Induktionskochfeldes

    III.2.a INSTALLATION DES INDUKTIONSKOCHFELDES   Um den für die Luftleitung erforderlichen Raum zu lassen, ist es wichtig, das Induktionskochfeld so zu installieren, dass die Mittellinie mehr als 450mm von der Wand entfernt ist. Das Induktionskochfeld kann auf zwei Arten, entweder zur Auflage auf der Arbeitsfläche oder bündig mit derselben, installiert werden.
  • Seite 30 Kleben Sie vor dem Befestigen des Induktionskochfelds die mit dem Gerät gelieferte geschäumte Polyurethandichtung auf die Unterseite der Glasscheibe. Achtung! Die Installation des Kochfelds ohne Dichtung ist verboten Entfernen Sie den Schutzfilm und kleben Sie die Dichtung 2 mm vom Rand des Glases (A = 2 mm) an allen 4 Seiten fest, ohne sie in den Ecken zu überlappen (Abb.3.10).

  • Seite 31: Iii.2.B Konstruktive Hinweise

    III.2.b KONSTRUKTIVE HINWEISE  Der Schrankboden muss wie in Abb. 3.34 gezeigt vorbereitet und die Rückseite möglicherweise entfernt werden. Abb. 3.34 Einsatz dieses Absaugsystems erfordert eine maximal Länge für die eventuell unter Kochfeld vorgesehenen Schubladen, siehe Abb.3.35:  Schubladentiefe ca. 470mm Abb. 3.35 Die Tiefen der Schubladen sind Richtwerte und basiert auf einem Schrankunterbau mit Standardmaßen.
  • Seite 32 nächste Schritt besteht darin, Austritt Ansaugdämpfe anhand Installationsanforderungen zu bestimmen (Abb. 3.36). Abb. 3.36 Der Luftauslass kann sich auf der rechten oder linken Seite des Möbels befinden. Um diesen Vorgang auszuführen, muss die Abdeckung entfernt werden (Abb. 3.16-X), entfernen Sie die Abdeckung (Abb.

  • Seite 33: Iii.3.C Montage Abzugeinheit

    III.3.c MONTAGE ABZUGEINHEIT  Nachdem Sie die Position der Abzugeinheit festgelegt haben, positionieren Sie sie im zuvor hergestellten Ausschnitt des Bodens des Möbels (Abb.3.34), achten Sie darauf den oberen Teil korrekt einzusetzen (Abb. 3.37-X) in Position einzusetzen (Abb. 3.37-Y). Abb. 3.37 Befestigen Sie die Abdeckung mit den mitgelieferten Schrauben am vertikalen Rohr (Abb.3.38). Abb.3.38 33 ...
  • Seite 34 Jetzt ist es möglich, den Abluftaustritt für den Rauchaustritt durch die im Lieferumfang enthaltene Armatur nach außen zu verbinden (Abb. 3.18). Abb. 3.18. Um den Abluftkanal in die gewünschte Position zu bringen, muss das Rohr mit separat erhältlichen Zubehörteilen installiert werden (Abb. 3.19). Alle Leitungen müssen zwangsläufig unter dem Boden des Möbelstücks im Bereich des Sockels verlaufen.

  • Seite 35: Installation Auf Möbel Mit Tiefe Über 810Mm

    III.5 INSTALLATION AUF MÖBEL MIT TIEFE ÜBER 810mm Für eine Schranktiefe bis 660 mm ist die einzig mögliche Konfiguration die in Abschnitt III.3.b beschriebene. Wenn Sie eine Arbeitsfläche haben, die tiefer als 660 mm ist, können Sie zusätzlich zu der vorherigen Konfiguration die Tiefe der Schubladen erhöhen, indem Sie den mit "1"...
  • Seite 36 Abb. 3.21 Wenn die Eckabdeckung entfernt wurde, entfernen Sie den Anschluss 1, indem Sie die Schrauben an der geneigten Wand lösen, wie in Abb. 3.22 Abb. 3.22 36 ...
  • Seite 37 Nachdem die Schrauben entfernt wurden, bleibt der Anschluss dank des Kunststoff- Schnappbolzens am System befestigt (Abb.3.23). Der Stift muss mit Hilfe eines Schraubendrehers gelöst und dann entfernt werden. Abb. 3.23 Nachdem der Anschluss aus der Abzugeinheit entfernt wurde, muss die Verlängerung von Anschluss 1 entfernt und mit den 6 Schrauben, die die beiden Bleche miteinander verbinden, auf dem Anschluss 2 wieder montiert werden.
  • Seite 38 Nun kann der Beschlag 2 montiert werden Um die Montage des neuen Formstücks zu erleichtern, führen Sie zuerst den Kunststoffstift in die Gehäusebohrung ein (Abb. 3.25) Abb. 3.25 Fahren Sie dann mit dem Befestigen der 4 zuvor entfernten Schrauben fort (Abb. 3.26) Abb.
  • Seite 39 Bringen Sie an dieser Stelle die Eckabdeckung in der hintersten Position wieder an, um den durch den neuen Beschlag entstanden Platz abzudecken, und ziehen Sie die sieben Schrauben in Abb. 3.27 Abb. 3.27 Mit der neuen Armatur sind die Abmessungen nach der Installation die in Abb. 3.39 gezeigten. 39 ...

  • Seite 40: Iii.3.A Installation Des Induktionskochfeldes

    III.3.a INSTALLATION DES INDUKTIONSKOCHFELDES   Um den für die Luftleitung erforderlichen Raum zu lassen, ist es wichtig, das Induktionskochfeld so zu installieren, dass die Mittellinie mehr als 360mm von der Wand entfernt ist. Das Induktionskochfeld kann auf zwei Arten, entweder zur Auflage auf der Arbeitsfläche oder bündig mit derselben, installiert werden.
  • Seite 41 Kleben Sie vor dem Befestigen des Induktionskochfelds die mit dem Gerät gelieferte geschäumte Polyurethandichtung auf die Unterseite der Glasscheibe. Achtung! Die Installation des Kochfelds ohne Dichtung ist verboten Entfernen Sie den Schutzfilm und kleben Sie die Dichtung 2 mm vom Rand des Glases (A = 2 mm) an allen 4 Seiten fest, ohne sie in den Ecken zu überlappen (Abb.3.10.

  • Seite 42: Iii.3.B Konstruktive Hinweise

    III.3.b KONSTRUKTIVE HINWEISE  Der Schrankboden muss wie in Abb. 3.34 gezeigt vorbereitet und die Rückseite möglicherweise entfernt werden. Abb. 3.34 Der Einsatz dieses Absaugsystems erfordert eine maximal Länge für die eventuell unter dem Kochfeld vorgesehenen Schubladen: (Abb. 3.41):  Schubladentiefe ca. 530mm Abb.
  • Seite 43 nächste Schritt besteht darin, Austritt Ansaugdämpfe anhand Installationsanforderungen zu bestimmen (Abb. 3.36). Abb. 3.36 Der Luftauslass kann sich auf der rechten oder linken Seite des Möbels befinden. Um diesen Vorgang auszuführen, muss die Abdeckung entfernt werden (Abb. 3.16-X), entfernen Sie die Abdeckung (Abb.

  • Seite 44: Iii.3.C Montage Abzugeinheit

    III.3.c MONTAGE ABZUGEINHEIT  Nachdem Sie die Position der Abzugeinheit festgelegt haben, positionieren Sie sie im zuvor hergestellten Ausschnitt des Bodens des Möbels (Abb. 3.29) und achten Sie darauf, das Oberteil richtig einzusetzen (Abb. 3.17-X) in Position einzusetzen (Abb. 3.17-Y). Abb. 3.17 Befestigen Sie die Abdeckung mit den mitgelieferten Schrauben am vertikalen Rohr (Abb.3.17-b). Abb.3.17-b 44 ...
  • Seite 45 Jetzt ist es möglich, den Abluftaustritt für den Rauchaustritt durch die im Lieferumfang enthaltene Armatur nach außen zu verbinden (Abb. 3.18). Abb. 3.18 Um den Abluftkanal in die gewünschte Position zu bringen, muss das Rohr mit separat erhältlichen Zubehörteilen installiert werden (Abb.3.19). Alle Leitungen müssen zwangsläufig unter dem Boden des Möbelstücks im Bereich des Sockels verlaufen.

  • Seite 46: Elektrischer Anschluss

    III.6 ELEKTRISCHER ANSCHLUSS Der elektrische Anschluss darf NUR von Fachpersonal durchgeführt werden. Die elektrische Schutzvorrichtung des elektrischen Anschlusses vor dem Gerät muss den geltenden Vorschriften entsprechen. Achtung! Stellen Sie sicher, dass die Spannung (V) und die Frequenz (Hz), die auf dem Typenschild ain den Geräten angegeben sind, den am Aufstellungsort verfügbaren Werten entsprechen.
  • Seite 47 Bei einer festen Netzverbindung wird ein zweipoliger Schalter zwischengeschaltet, der die Trennung vom Netzwerk gewährleistet, mit einem Kontaktöffnungsabstand, der eine vollständige Trennung unter den Bedingungen der Überspannungskategorie III gemäß den Installationsregeln (Abb.4.2) ermöglicht. Abb. Der Masseanschluss (gelb-grünes Kabel) darf niemals unterbrochen werden. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem autorisierten Kundendienst oder von einer qualifizierten Person ersetzt werden, um Risiken zu vermeiden.
  • Seite 48 Das System besteht aus drei Geräten, die auf unabhängige Weise an das Stromnetz angeschlossen werden müssen: Die Schilder mit den Daten bezüglich der zulässigen Stromversorgung befinden sich an der Unterseite des Kochfelds und im oberen Abluftkanal. Verwenden Sie zum Anschließen Kabel vom Typ H05V2V2-F und befolgen Sie das folgende Anschlussdiagramm: LEITUNG BRAUN...

  • Seite 49: Betrieb

    BETRIEB V.1 TECHNISCHE EIGENSCHAFTEN DES INDUKTIONSKOCHFELDES Versorgungsspannung 220-240Vac Versorgungsfrequenz 50/60Hz 7400W Ø 16 cm / 1,2 kW (P=1,4 kW) Ø 20 cm / 2,3 kW (P=3,0 kW) 19x21 cm / 1,6 kW (P=1,85 kW) 19x21 cm / 2,1 kW (P1=2,3 kW; P2=3,0 kW) P = maximale Leistung Die angegebene Leistung kann je nach Größe und Material des Kochgeschirrs variieren.

  • Seite 50: Töpfe, Die Sich Zum Kochen Eignen

    V.2 TÖPFE, DIE SICH ZUM KOCHEN EIGNEN Die Induktionskochzone funktioniert einwandfrei, wenn die geeigneten Töpfe verwendet werden (Abb. 5.1) und wenn die korrekten Maße der Töpfe entsprechend dem Arbeitsbereich des Induktors eingehalten werden. Abb. 5.1 Töpfe müssen sich während des Kochens in der Mitte des Kochbereichs befinden. Wenn der Schnellkochtopf verwendet wird, muss er streng überwacht werden, bis er unter Druck steht.

  • Seite 51: Betrieb Des Induktionskochfeldes

    V.3 BETRIEB DES INDUKTIONSKOCHFELDES Induktionskochzonen sind sehr leistungsfähig. Die Wärme wird direkt am Boden des Topfes gebildet, wo sie am dringendsten benötigt wird, ohne unnötige Dispersion durch die Glasoberfläche. Die Glasoberfläche erwärmt sich nicht direkt, sondern nur mit der Wärme, die vom erwärmten Topf zurück kehrt.

  • Seite 52: Bedienelemente

    BEDIENELEMENTE Die Bedienelemente des Induktionskochfelds sind in Abb. 5.2. dargestellt. Nachfolgend deren Funktionsweise: Abb. 5.2 Abb. 30 A. ON/OFF Kochzone B. ON/OFF Sperre C. ON/OFF Kochzone D. – Timer / Summer / Kochzone E. + Timer / Summer / Kochzone EINSCHALTEN DES KOCHFELDES ...
  • Seite 53 AUSSCHALTEN DER KOCHZONE Die ausgewählte Kochzone muss aktiviert sein.  Berühren bis der Anzeigewert auf gebracht wird.  Nach 10 Sekunden wird die Kochzone deaktiviert. SCHNELLES AUSSCHALTEN  Die ausgewählte Kochzone muss aktiviert sein.  Gleichzeitig den Sensor der Kochzone und berühren.

  • Seite 54: Kindersicherung

    KINDERSICHERUNG Durch Aktivierung dieser Funktion kann die Verwendung von Kochzonen durch Kinder verhindert werden. Sie kann nur aktiviert werden, wenn keine Kochzone ausgewählt oder in Betrieb ist. Aktivierung  Berühren Sie , um den Steuerbefehl zu aktivieren. Alle Displays zeigen ...

  • Seite 55: Anzeige Der Restwärme

    BRÜCKENFUNKTION (Zone 14 und 15) Mit dieser Funktion können zwei gleich große Zonen verwaltet werden. Die beiden Zonen werden gleichzeitig aktiviert und werden nur durch Betätigung einer Zone gesteuert. Aktivierung  Ob die beiden Kochzonen auf einer anderen Heizstufe arbeiten oder ob sie auf Stufe 0 betrieben werden sollen, berühren Sie gleichzeitig die jeweiligen Kochzonen;...
  • Seite 56 SCHNELLGARFUNKTION Mit dieser Funktion können Sie schnell garen. Mit Hilfe von zusätzlicher Leistung können auch große Mengen an Lebensmitteln schnell erhitzt werden. Nach dem Einschalten ist die Zusatzleistung für 10 Minuten aktiv, danach schaltet sie automatisch auf Kochstufe 9 um. Aktivierung ...

  • Seite 57: Power Management System

    POWER MANAGEMENT SYSTEM Das Power-Management-System verteilt die verfügbare Leistung auf die paarweise angeordneten Kochzonen (Abb. 5.3). Dadurch wird die maximale Leistung auf die Kochzone übertragen und die für die andere Kochzone verfügbare Leistung automatisch reduziert. Die Anzeige der zweiten Kochzone wechselt für einige Sekunden die gewählte Kochleistung und die begrenzte Leistung. Abb.

  • Seite 58: Sicherheitssystem Gegen Überhitzung

    SICHERHEITSSYSTEM GEGEN ÜBERHITZUNG Das Induktionskochfeld ist mit einem Sicherheitssystem gegen Überhitzung ausgestattet, das elektronische Bauteil vor Beschädigungen schützt. Dieses Sicherheitssystem arbeitet auf mehreren Ebenen. Wenn die Kochzonentemperatur sehr hohe Werte erreicht, wird zuerst das zweistufige Gebläse aktiviert. Reicht dies nicht aus, wird die "Schnellkochfunktion" deaktiviert. Auf diese Weise wird die Kochstufe einiger Zonen abgesenkt oder das Sicherheitssystem setzt ein und schaltet vollständig aus.
  • Seite 59 Verbleibende Zeit Die verbleibende Garzeit kann abgerufen werden, indem Sie die gewünschte Kochzone berühren und dann drücken; oder durch gleichzeitiges mehrmals Drücken der Tasten Die angezeigte Zeit bezieht sich auf die Zone, in der der Dezimalpunkt im Display blinkt. Die verbleibende Zeit wird immer auf der Timeranzeige angezeigt: ...

  • Seite 60: Konfiguration Der Kochzonen

    Wenn die Bedienelemente ausgeschaltet sind: berühren.  Beruehren Sie  Berühren Sie um die Garzeit zu modifizieren  Berühren Sie gleichzeitig  Solange der Alarm aktiv ist, kann der Timer für jede Kochzone verwendet werden. KONFIGURATION DER KOCHZONEN Alle Töpfe müssen von den Kochzonen entfernt werden und es muss ein für die Induktion geeigneter Topf vorhanden sein.
  • Seite 61 Löschvorgang der Konfiguration Nach dem Aufrufen des Konfigurations- / Löschmenüs:  Halten Sie gleichzeitig gedrückt: wird in den Anzeigen aller Kochzonen angezeigt und blinkt, bis alle Kochzonen deaktiviert sind.  Alle Anzeigen werden angezeigt . Konfigurationsvorgang Nach dem Aufrufen des Konfigurations- / Löschmenüs und nach dem Löschen: ...

  • Seite 62: Tipps Zum Energesparen

    GARSTUFEN Die Leistung der Kochzonen kann auf neun verschiedene Stufen eingestellt werden. Die Tabelle zeigt Beispiele für die einzelnen Einstellungen. STUFE GARTYP Abschaltung, Verwendung der Restwärme Aufbewahrung warmer Speisen, garen von kleinen Mengen Langsames Garen (als Folge des starken Erwärmens) Langsame Garen von großen Mengen.

  • Seite 63: Betrieb Der Abzughaube

    V.4 BETRIEB DER ABZUGHAUBE Um den Abzug einzuschalten, müssen Sie zuerst eine oder zwei Klappen nach Ihren Bedürfnissen öffnen (Abb. 5.4) Abb. 5.4 Um die Klappen zu öffnen, drücken Sie einfach auf eine beliebige Stelle der äußeren Zone der Klappe (Abb. 5.5). Abb.

  • Seite 64: Einschalten Des Dunstabzugs

    Legen Sie keine Gegenstände auf den ästhetischen Rahmen und die Klappen des Abzugs (Abb.5.7). Abb. 5.7 Die Touch-Bedienelemente befinden sich an der Vorderseite des Dunstabzugs und bestehen aus 4 Tasten und einem zentralen Display (Abb. 5.8). Abb. 5.8 EINSCHALTEN DES DUNSTABZUGS Mit der Taste T1 wird der Dunstabzug mit der 1.

  • Seite 65: Einstellbare Verzögerung Der Automatischen Abschaltung

    Der Dunstabzug verfügt über eine Funktion die eine Betätigung der Bedientasten unterbindet, um das Reinigen des Kochfelds zu ermöglichen, ohne die Dunstabzugfunktionen zu aktivieren. Die Funktion wird durch Drücken der T2-Taste für 5 Sekunden aktiviert. Für eine Minute bleibt der Touch-Befehl gesperrt und Sie können mit der Reinigung des Kochfelds fortfahren.

  • Seite 66: Funktion Hinweis Auf Ersetzen Von Aktivkohlefilter

    Um den Timer zurückzusetzen, berühren Sie einfach die T3-Taste für 5 Sekunden, während die Absaugvorrichtung ausgeschaltet ist. Andernfalls gibt das Gerät den Alarm erneut aus, wenn der Abzug das nächste Mal ausgeschaltet wird. FUNKTION HINWEIS AUF ERSETZEN VON AKTIVKOHLEFILTER Alle 120 Betriebsstunden des Abzugs leuchtet das Display, wenn der Abzug ausgeschaltet ist, 30 Sekunden lang mit dem Buchstaben "S"...
  • Seite 67 Es wird empfohlen, den Flüssigkeitssammelbehälter entsprechend dem Pfeil zu platzieren. Abb. 5.8 Um den Betrieb zu optimieren, ist es auch ratsam, das gesamte Innere der Abzugvorrichtung zu trocknen, dann die rechte Klappe zu öffnen (Abb.5.9-X), der Reihe nah den Fettfilter (Abb.5.9-Y), indem er vom Spezialknopf abgehoben wird (Abb.5.9-W) und die Fettauffangwanne (Abb.5.9-Z) durch Abheben vom Spezialknopf (Abb.5.9-K), zu entfernen.

  • Seite 68: Vwartung Und Reinigung

    WARTUNG UND REINIGUNG Achtung! Trennen Sie vor Wartungs- oder Reinigungsarbeiten die Stromversorgung vom Dunstabzug (Abb. 2.1 – Abb. 2.2 Kapitel WARNUNGEN). VI.1 REINIGUNG DES INDUKTIONSKOCHFELDES Die Glasoberfläche muss nach jedem Gebrauch gereinigt werden, da verbleibende kleine Flecken auf der heißen Oberfläche einbrennen. Verwenden Sie für die routinemäßige Wartung spezielle Reinigungsmittel, die eine Art Schutzfilm gegen Schmutz bilden.
  • Seite 69 Hartnäckiger oder verbrannter Schmutz wird mit speziellen Reinigungsmitteln zur Reinigung von Glasoberflächen oder mit dem Schaber entfernt. Stellen Sie sicher, dass das Kunststoffteil nicht mit dem heißen Kochfeld in Kontakt kommt (Abb. 6.4). Achtung! Achten Sie darauf, sich bei der Verwendung des Schabers nicht zu verletzen! Abb.

  • Seite 70: Betrieb Des Abzugs

    VI.2 BETRIEB DES ABZUGS Der Abzug muss unmittelbar nach dem Anbringen und Entfernen des Schutzes gereinigt werden, um eventuelle Leimreste oder andere Verunreinigungen jeglicher Art zu entfernen. Der Abzug muss regelmäßig sowohl innen als auch außen gereinigt werden (mindestens einmal im Monat).
  • Seite 71 Normale Reinigung Die normale Reinigung muss durchgeführt werden, bevor eine übermäßige Schmutzansammlung entsteht, die Abrieberscheinungen verursachen kann. Vor dem Waschen müssen Staubpartikel mit Luft oder durch Absaugen entfernt werden, um ein Verkratzen der Oberfläche zu vermeiden. Wenn Wasser zum Reinigen oder Spülen verwendet wurde, insbesondere in Bereichen mit starkem Kalkstein, wird empfohlen, die Oberfläche zu trocknen, um Fleckenbildung zu vermeiden.

  • Seite 72: Anleitung Zum Lösen Von Problemen

    ANLEITUNG ZUM LÖSEN VON PROBLEMEN Achtung! Während der Garantiezeit können Reparaturen nur durch den autorisierten Kundendienst ausgeführt werden. Achtung! Trennen Sie vor Wartungs- oder Reinigungsarbeiten die Stromversorgung vom Dunstabzug (Abb. 2.1 – Abb. 2.2 Kapitel WARNUNGEN). ▪ Nicht autorisierte Eingriffe und Reparaturen können Stromschläge oder Kurzschlüsse verursachen.
  • Seite 73 Kommunikation zwischen Steuerung und Wenn das Problem weiterhin besteht, wenden Technik Kochzone fehlgeschlagen. Sie sich an den autorisierten Kundendienst, Defektes Induktionsmodul. und geben Sie den Fehlercode an. Falsche Stromversorgung. Wenn das Problem weiterhin besteht, wenden Technik Sie sich an den autorisierten Kundendienst, Defektes Induktionsmodul.

  • Seite 74: Ausserbetriebnahme, Demontage Und Entsorgung

    AUSSERBETRIEBNAHME, DEMONTAGE UND ENTSORGUNG AUSSERBETRIEBNAHME Mit Stilllegung meinen wir die endgültige Abschaltung und Demontage des Geräts. Nach der Außerbetriebnahme kann das Gerät in ein anderes Möbelstück eingebaut, privat weiterverkauft oder entsorgt werden. Achtung! Schalten Sie das Gerät aus und trennen Sie es von der Haube, um es auszuschalten (Abb.
  • Seite 75 75 ...
