ES

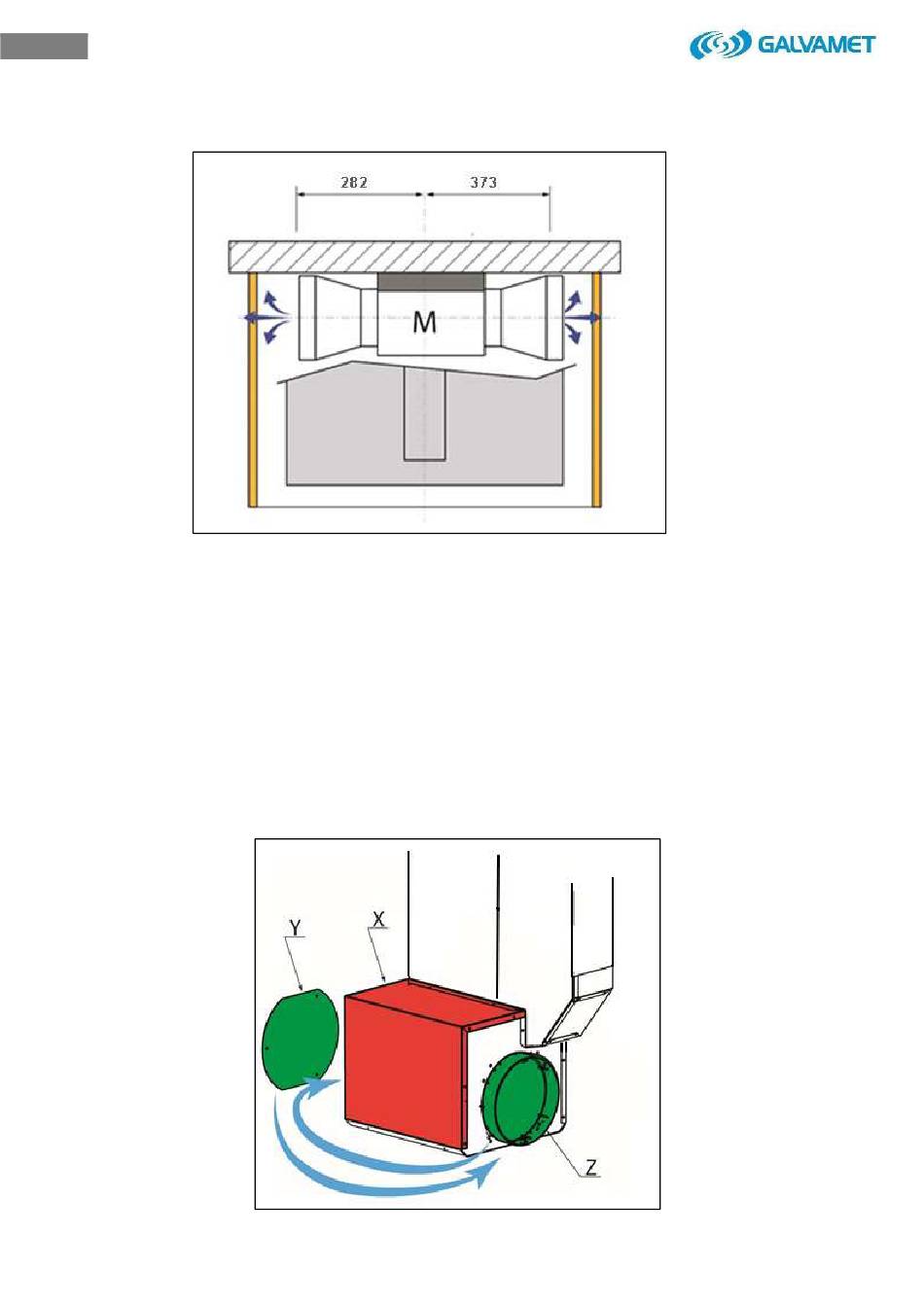

El paso sucesivo es determinar la salida de humos de extracción en función de las
necesidades de instalación (Fig. 3.36).
La salida del aire puede estar a la derecha o a la izquierda del mueble. Para llevar
a acabo esta operación es necesario quitar la cobertura (Fig. 3.16-X), quitar la tapa
(Fig. 3.16-Y), invertir la salida del ventilador. A continuación, realizar las
operaciones en sentido contrario, es decir, colocar la tapa (Fig. 3.16-Y) por el otro
lado y volver a colocar la cobertura (Fig. 3.16-X).
Se puede colocar la salida de humos por la parte posterior o frontal conectando una curva
específica no suministrada.
Fig. 3.16
Fig. 3.36
44
