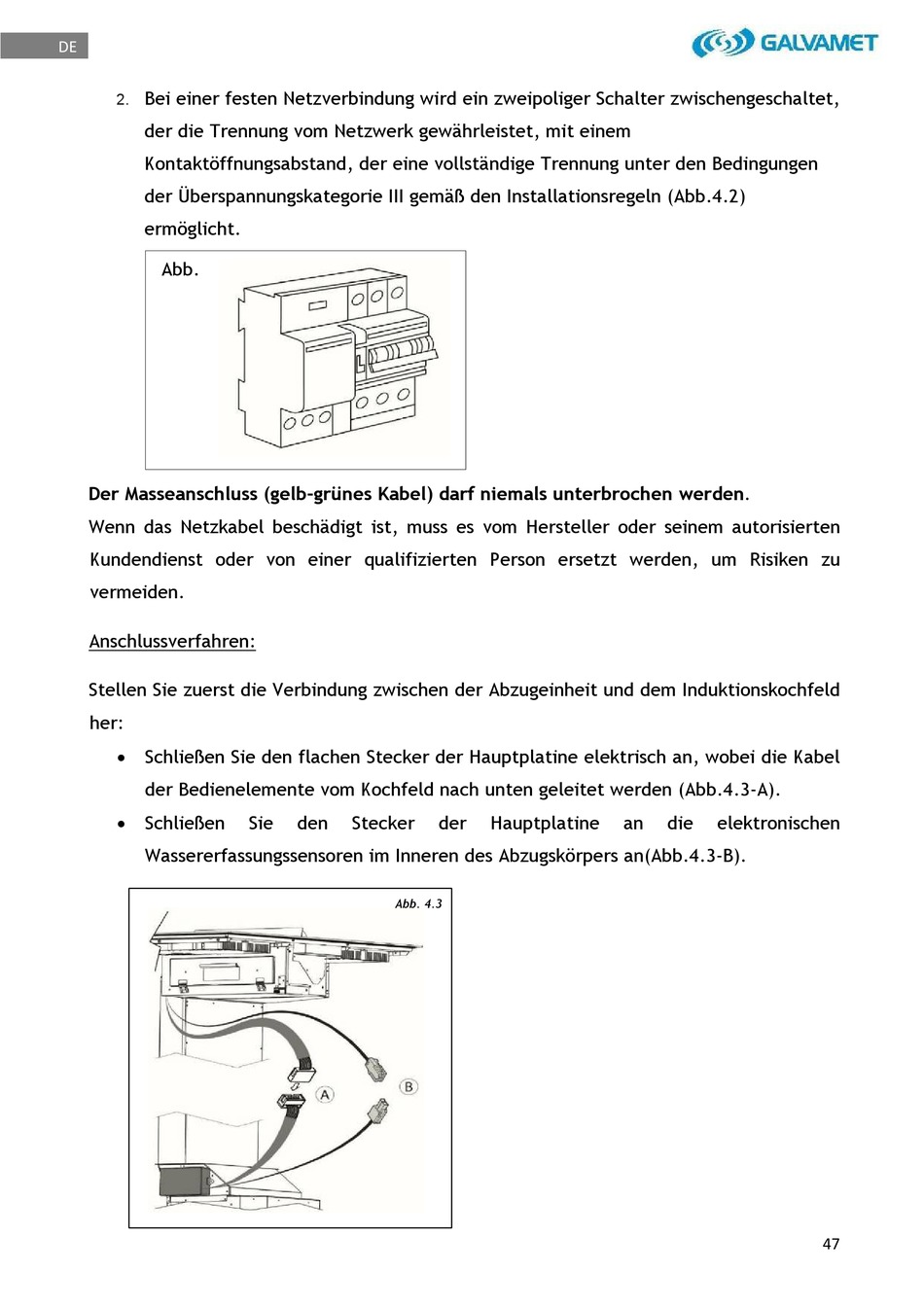

Galvamet KompaKOne Bedienungsanleitung Seite 199

DE
Bei einer festen Netzverbindung wird ein zweipoliger Schalter zwischengeschaltet,
2.
der die Trennung vom Netzwerk gewährleistet, mit einem
Kontaktöffnungsabstand, der eine vollständige Trennung unter den Bedingungen
der Überspannungskategorie III gemäß den Installationsregeln (Abb.4.2)
ermöglicht.
Abb.
Der Masseanschluss (gelb-grünes Kabel) darf niemals unterbrochen werden.
Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem autorisierten
Kundendienst oder von einer qualifizierten Person ersetzt werden, um Risiken zu
vermeiden.
Anschlussverfahren:
Stellen Sie zuerst die Verbindung zwischen der Abzugeinheit und dem Induktionskochfeld
her:
 Schließen Sie den flachen Stecker der Hauptplatine elektrisch an, wobei die Kabel
der Bedienelemente vom Kochfeld nach unten geleitet werden (Abb.4.3-A).
 Schließen
Wassererfassungssensoren im Inneren des Abzugskörpers an(Abb.4.3-B).
Sie den Stecker
Abb. 4.3
der Hauptplatine an die elektronischen
47
