User Guide | Netzwerksteuerung AK-SM 720

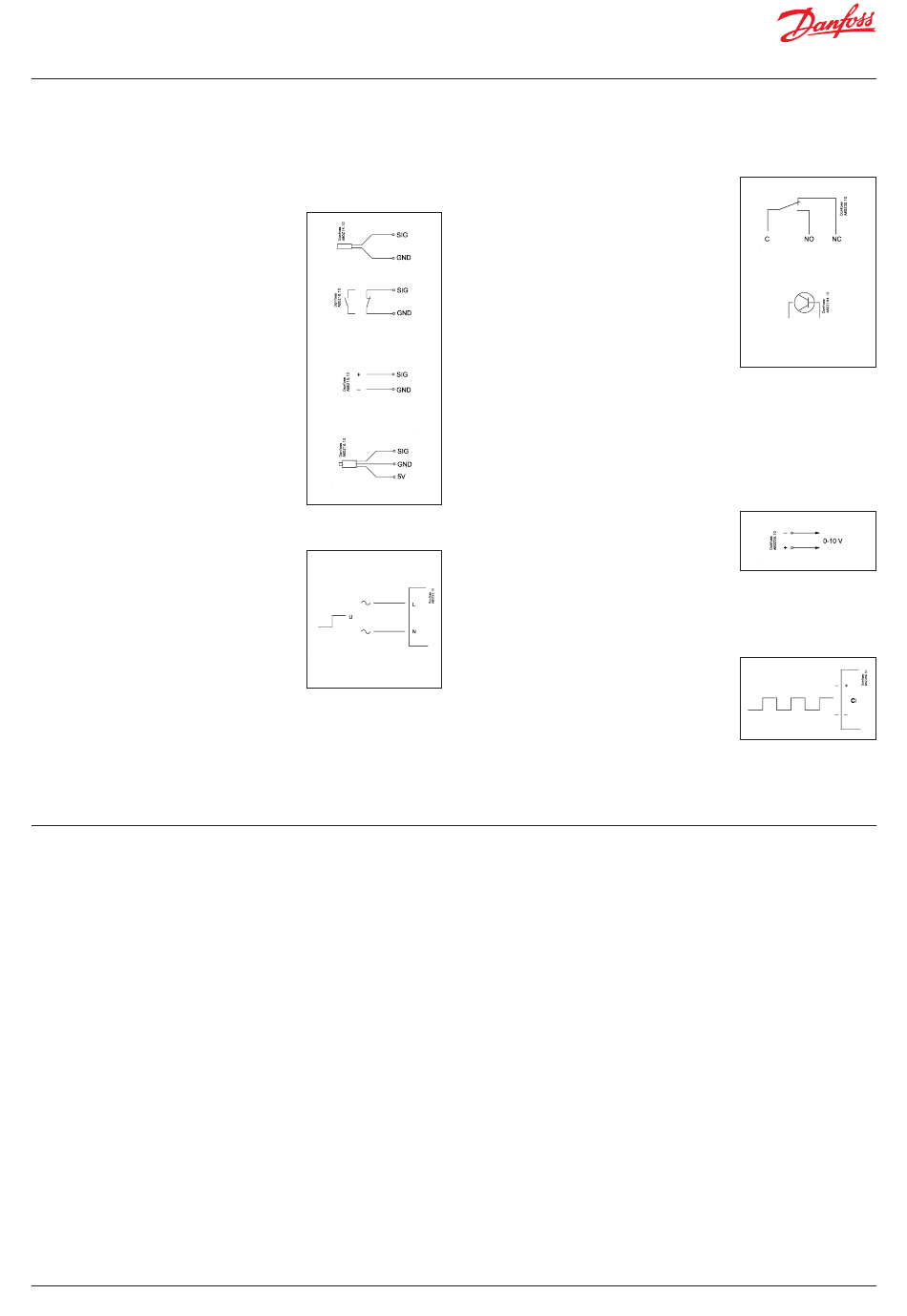

Anschlüsse
Prinzipiell finden sich folgende AnschlussTypen:
Analoge Eingänge "AI"
Dieses Signal ist an zwei Klemmen
anzuschließen.
Es können folgende Signale empfangen
werden:
• Temperatursignal von einem Pt 1000
Ohm Temperaturfühler
• Kontaktsignal, wobei der Eingang kurzge-
schlossen beziehungsweise geöffnet wird
• Spannungssignal von 0 bis 10 V
• Signal von einem Druckmessumformer
typ AKS 32 oder AKS 32R.
FDie Spannungsversorgung des
Druckmessumformers erfolgt von der
Klemmenreihe des Moduls, wo sowohl
eine 5 V als auch eine 12 V Versorgung
vorhanden ist. Bei der Programmierung
ist der Druckbereich des Druckmessum-
formers einzustellen.
EIN/AUS-Spannungseingänge "DI"
Dieses Signal ist an zwei Klemmen
anzuschließen.
• Das Signal muss 2 Niveaus haben, ent-
weder "0" V oder "Spannung" am Eingang.
Für diesen Signaltyp gibt es zwei ver-
schiedene Ausbaumodule:
- Niederspannungssignale z.B. 24 V
- Hochspannungssignale z.B. 230 V.
Bei der Programmierung ist die Funktion
einzustellen:
• Aktiv, bei spannungslosem Eingang
• Aktiv, bei unter Spannung liegendem
Eingang.
Begrenzungen
Da das System, was die Anzahl der angeschlossenen Einheiten
betrifft, äußerst flexibel ist, ist zu kontrollieren, ob mit der getroff-
enen Wahl, die wenigen auferlegten Grenzen eingehalten werden.
Die Komplexität des Reglers bestimmt sich aus der Software, der
Größe des Prozessors und der Größe des Speichers. Der Regler
verfügt dabei über eine bestimmte Anzahl von Anschlüssen, von
denen Daten erfasst werden können, und andere, die mit Relais
gekoppelt sind.
An der Datenkommunikationen darf es max. 200 Regler geben.
Max. 120 St. des Typs EKC und max. 15 verschiedene Typen und
Softwareversionen.
26 | BC041586425769de-000601
EIN/AUS-Ausgangssignale "DO"
Es gibt zwei Typen, und zwar:
• Relaisausgänge
Alle Relaisausgänge haben
Wechselkontakt, um die gewünschte
Funktion bei spannungslosem Regler
möglich zu machen.
• Solid state-Ausgänge
Der Ausgang lässt sich ähnlich wie ein
Relaisausgang mit einem externen Relais
verbinden.
Der Ausgang ist nur am Reglermodul
vorhanden.
Bei der Programmierung ist die Funktion einzustellen:
• Aktiv, bei aktiviertem Ausgang
• Aktiv, bei deaktiviertem Ausgang.
Analoges Ausgangssignal "AO"
Dieses Signal ist anzuwenden, wenn ein
Steuersignal an einen externen Apparat,
z.B. einen Frequenzumrichter, gesandt
werden soll.
Bei der Programmierung ist der
Signalbereich einzustellen. 0 – 5 V, 1 – 5 V,
0 – 10 V or 2 – 10 V.
Pulszählereingänge
Dieses Signal ist anzuwenden, wenn eine
Verbrauchsmessung erfolgen soll.
• Die Summe aller Anschlüsse darf 80 Stck. nicht überschreiten.
• Die Anzahl der Ausbaumodule ist zu begrenzen, die
Gesamtleistung darf 32 VA (einschließlich Regler) nicht
überschreiten.
• Es dürfen nicht mehr als 5 Druckmessumformer an ein
Reglermodul angeschlossen werden.
• Es dürfen nicht mehr als 5 Druckmessumformer an ein
Ausbaumodul angeschlossen werden.
© Danfoss | DCS (vt) | 2020.01
