Identification

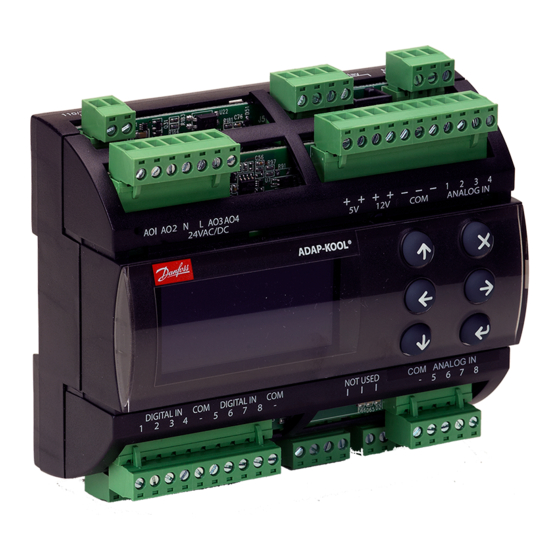

AK-PC 572

080G0320

24 V a.c. / d.c. 17 VA

Power supply

AK-PC 572

EXD 316, HP

EXD 316, rec

Stepper valve, HP

Stepper valve rec.

Principle

RI8SR1ML

2019-01

Instructions

AK-PC 572

EXD 316

084B8042

24 V a.c. / d.c. 10 VA

17 VA

10 VA

_ _VA

MMIGRS2

080G0294

IP 20

-20 - 60°C

(0 - 140°F)

RH max. 90% non condensing

1.5 m: 080G0075

3.0 m: 080G0076

Inhaltszusammenfassung für Danfoss AK-PC 572

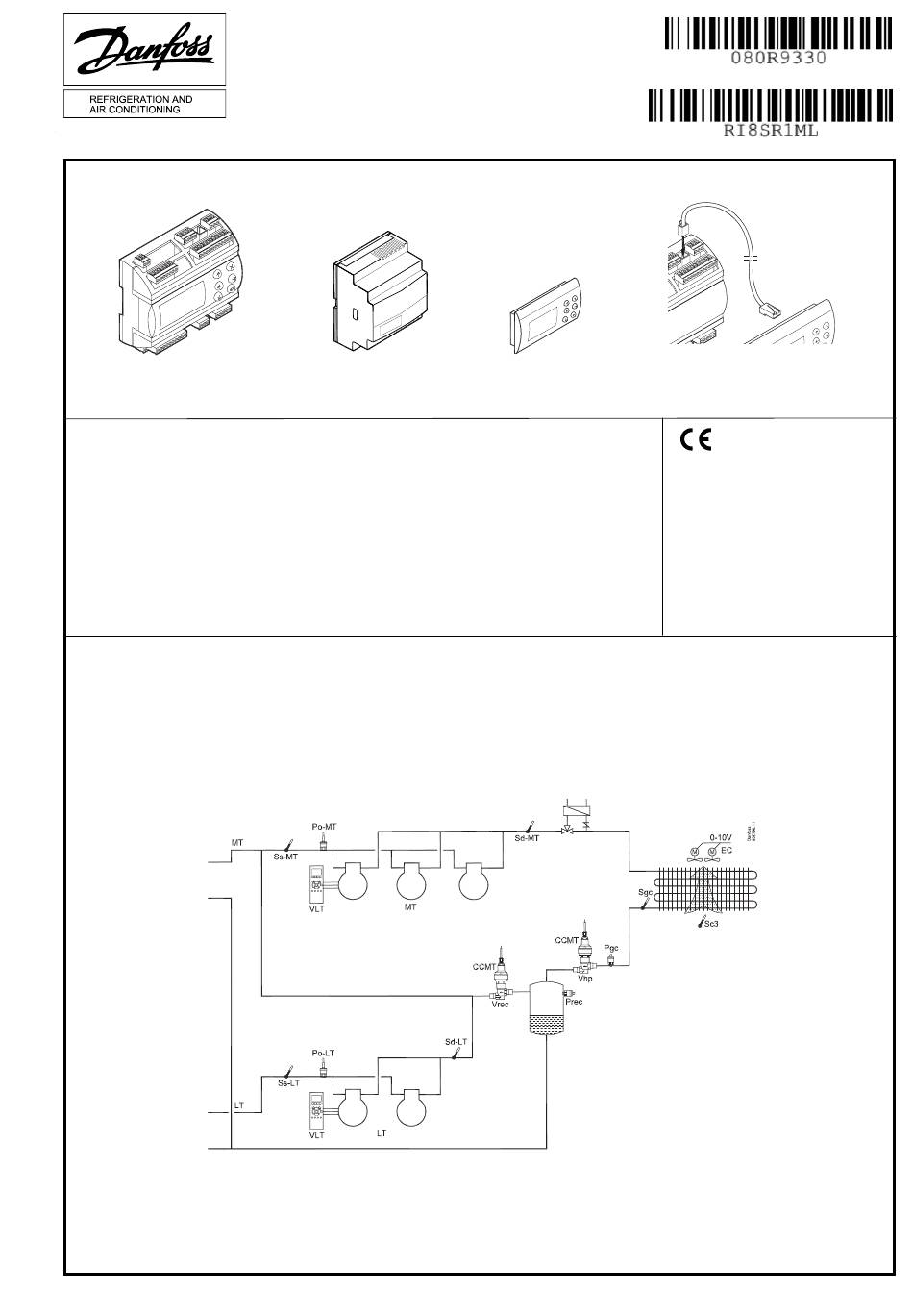

Seite 1 Instructions AK-PC 572 Identification 1.5 m: 080G0075 3.0 m: 080G0076 AK-PC 572 EXD 316 MMIGRS2 080G0320 084B8042 080G0294 24 V a.c. / d.c. 17 VA 24 V a.c. / d.c. 10 VA Power supply AK-PC 572 17 VA IP 20...
Seite 3 The alarm relay will be driven under normal operation and will drop in the event of alarms and insufficient voltage to the controller. (DO3 can be used as an AUX1 output, but only if regulated with 2 MT compressors). AK-PC 572 Instructions RI8SR1ML © Danfoss 01/2019...
Seite 4 The addresses will only be used internally between the three modules. The two 1-digits represent the addresses 96 and 97 respec- tively. If you remove the connection to a valve module, the display of the address will also disappear. Instructions RI8SR1ML © Danfoss 01/2019 AK-PC 572...
Seite 6 O relé de alarmes será acionado durante a operação normal e desarmará em caso de alarmes e de tensão insuficiente para o controlador. (DO3 pode ser usada como saída AUX1, mas apenas se regulada com 2 compressores MT). Instructions RI8SR1ML © Danfoss 01/2019 AK-PC 572...
Seite 7 Os endereços serão usados apenas internamente, entre os três Os dois números de 1 dígito representam os endereços 96 e 97, módulos. respectivamente. Se a conexão com um módulo de válvula for removida, a visu- alização do endereço também desaparecerá. AK-PC 572 Instructions RI8SR1ML © Danfoss 01/2019...
Seite 9 Ölventils verwendet werden. Relaisausgang AUX 3 Die Relais wurden auf vorgegebene Werte heruntergeregelt. Aktivierung der Wärmerückgewinnung Das Alarmrelais wird im normalen Betrieb aktiviert und fällt bei oder Ausgang AUX 3 für Enthitzung oder Heißgasentladung. AK-PC 572 Instructions RI8SR1ML © Danfoss 01/2019...
Seite 10 Die Adressen werden nur intern zwischen den drei Modulen verwendet. Die zwei Ziffern „1“ stehen für die Adressen 96 bzw. 97. Wenn Sie die Verbindung zu einem Ventilmodul trennen, wird auch die Anzeige der Adresse ausgeblendet. Instructions RI8SR1ML © Danfoss 01/2019 AK-PC 572...
Seite 12 AUX 3 pour désurchauffe ou décharge de gaz chaud. désactivé en cas d'alarmes et de tension insuffisante sur le régulateur. (possibilité d'utiliser DO3 en sortie AUX1, mais uniquement si régulée avec 2 compresseurs MT). Instructions RI8SR1ML © Danfoss 01/2019 AK-PC 572...
Seite 13 Les adresses seront utilisées uniquement en interne entre les trois modules. Les deux chiffres représentent respectivement les adresses 96 et 97. En cas de déconnexion d'un module à vanne, l'affichage de l'adresse disparaît également. AK-PC 572 Instructions RI8SR1ML © Danfoss 01/2019...
Seite 15 El relé de alarma se activará en condiciones normales y se o salida AUX 3 para desrecalentamiento o vertido de gas cali- desconectará en caso de alarma y de tensión insuficiente para el ente. controlador. AK-PC 572 Instructions RI8SR1ML © Danfoss 01/2019...
Seite 16 Si elimina la conexión a un módulo de válvula, la visualización de la dirección también desaparecerá. Instructions RI8SR1ML © Danfoss 01/2019 AK-PC 572 The Product contains electrical components And may not be disposed together with domestic waste. Equipment must be separate collected with Electrical and Elec-...
