User Guide | Netzwerksteuerung AK-SM 720
3. Anschlussmöglichkeiten
Nachfolgend eine Übersicht über die verfügbaren Anschlüsse.
Die Texte stehen im Zusammenhang mit dem auf der nächsten
Seite befindlichen Schema.
Analoge Eingänge
Temperaturfühler
Es kann bis zu 3 Fühlern zur Messung des Taupunkts und 4 Stück
für Boolean logic angeschlossen werden.
Druckmessumformer
Ein Druckmessumformer von Typ AKS 32 oder AKS 32R kann
Signal an 5 Reglen liefern.
Spannungssignal
• 0 – 10 V
Ist bei Empfang eines Signals von einer anderen Steuerung zu
benutzen.
Beispielsweise ein Signal von einem Taupunktfühler. (Ein
Taupunktfühler liefert zwei Signale – ein Temperaturfühlersignal
und ein Spannungssignal)
On/Off-Eingänge
Kontaktfunktion (bei einem analogen Eingang) oder
Spannungssignal (bei einem Ausbaumodul)
• Kontakte zum Übersteuern eines Wochenzeitplans
• Kontakte zum Übersteuern der Beleuchtungssteuerung
• Signal zur Registrierung von Tarifniveaus

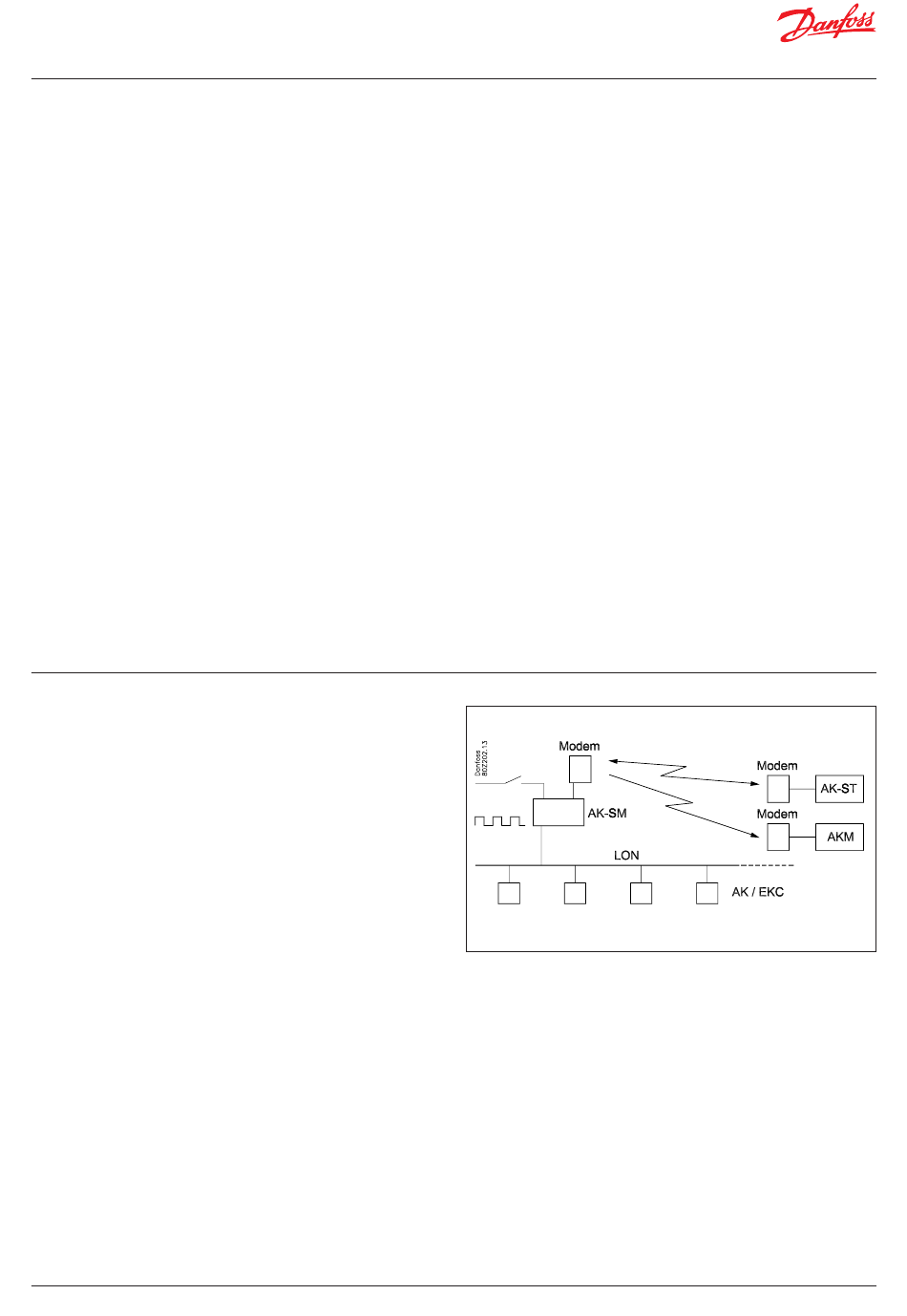

Beispeil
• AK-SM 720 ist mit Datenkommunikation an EKC Reglern
• Modemanschluss für Alarmweiterleitung (an Systemsoftware
AKM)
• Modemanschluss für externe bedienung (an Service tool)
• Alarmuausgang
• Kontakt für Nullstellung der Alarme
• Verbrauchsmessung, bei der Impulse von einer externen Einheit
empfangen werden.
© Danfoss | DCS (vt) | 2020.01
Pulszählereingang (an einem Ausbaumodul)
• Beispielsweise zur Energieregistrierung
On/off-Ausgänge
Relaisausgänge
• Versorgungsspannung an Modem
• Watch dog Funktion
• Injection On Funktion (Signal an die Verdampfersteuerung. Ein je
Sauggruppe)
• Alarmrelais
• Lichtsteuerung
• Spitzlastbegrenzung
Solid state outputs
Die Solid state Ausgänge am Reglermodul können für die gleichen
Funktionen wie die unter "Relaisausgänge" Angeführten benutzt
werden.
(Bei Spannungsausfall am Regler ist der Ausgang immer "Aus".)
Das Beispiel ist auf der nächstne Seite zu sehen.
Das Resultat wird, das folgende Module eingesetzt werden soll:
• AK-SM 720 Regler
• AK-XM 107A Pulsmodul
BC041586425769de-000601 | 29
