Anschlüsse

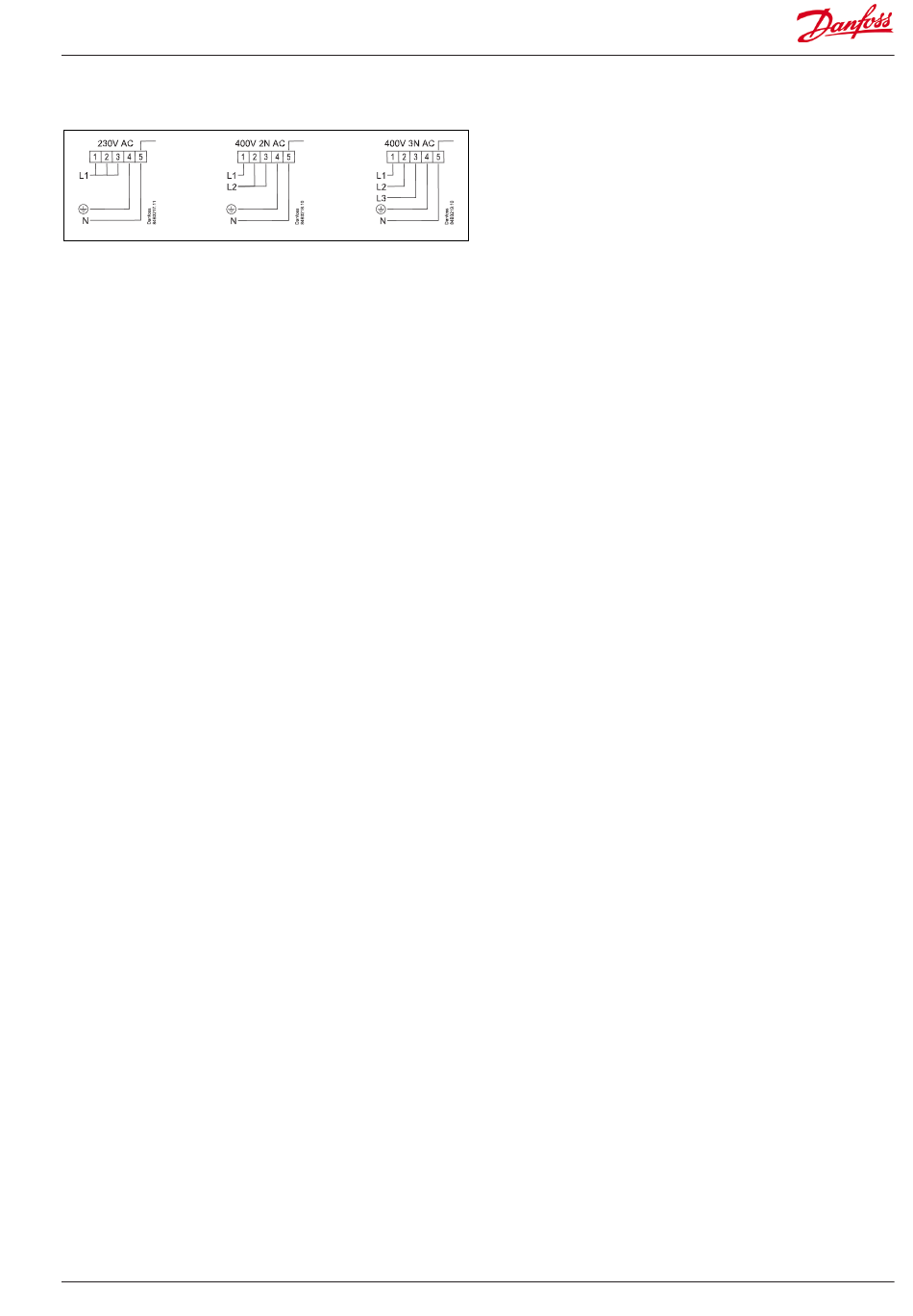

230 V, oder 2 Phasen + Nullleiter, oder 3 Phasen + Nullleiter. 50 Hz.
Der Nullleiter muss vorhanden sein. Wenn es keinen Nullleiter
gibt, kann der Regler beschädigt werden. Bei Montage- und
Demontagearbeiten muss die Spannungsversorgung
ausgeschaltet sein.)
1 x 230 V, 50 Hz. L1 muss zuerst an den Nullleiter angeschlossen
werden und dann an L2 und L3.
DO1
Kühlung oder Ventil in der Saugleitung
DO2
Abtauzyklus oder Heißgasventil
DO3
Beleuchtung
DO4
Licht 2, Verdichter 2 oder Tropfwannenheizung
DO5
Nachtrollo oder Abtauzyklus 2
DO6
Rahmenheizung
DO7
Lüfter
DO8
Lüfter im Eco-Betrieb oder Abtauzyklus 3 oder Ablassventil
DO9
Alarm
In Alarmsituationen und wenn keine Spannung am Regler anliegt,
besteht eine Verbindung zwischen den Klemmen 100 und 101.
DOA
Anschluss des Expansionsventils AKV oder AKVA. Die Spannung
durch die Spule ist halbwellengleichgerichtet.
S2
Pt1000-Ohm-Fühler
S3, S4, S5, S6
Pt1000-Ohm-Fühler oder PTC-1000-Ohm Fühler. Alle müssen
vom selben Typ sein.
S3, Luftfühler, wird in der warmen Luft vor dem Verdampfer platziert
S3B kann für Kühlmöbel mit zwei Kühlsektionen verwendet werden
S4, Luftfühler, wird in der kalten Luft nach dem Verdampfer platziert
(Ob S3 oder S4 benötigt wird, kann in der Konfiguration
eingestellt werden.)
S5, Abtaufühler, wird am Verdampfer platziert
S5B kann für Kühlmöbel mit zwei Verdampfern oder für große
Verdampfer verwendet werden
S6, Produktfühler
S6B kann für Kühlmöbel mit zwei Kühlsektionen verwendet werden
Druckmessumformer
AKS 32R (oder AKS 2050 für höhere Drücke)
Wird an die Klemmen 170, 171 und 172 angeschlossen.
(Wird das Kabel 060G1034 verwendet: Schwarz = 170, Braun =
171, Blau = 172)
AK-CT 550A
Bedienungsanleitung RS8GS603 © Danfoss 2016-10
AO1
Analoges Ausgangssignal, 0–10 V
Das Signal folgt dem Öffnungsgrad des AKV-Ventils
(ÖG = 0 % zeigt 0 V und ÖG = 100 % zeigt 10 V).
Das Signal dient nur als Richtwert. Es darf nicht verwendet
werden, um ein Ventil mit einem Schrittmotor anzusteuern.
DI1–DI6
Digitales Eingangssignal
Die definierte Funktion ist aktiv, wenn der Eingang geschlossen/
geöffnet wird.
DI7–DI8
Digitales Eingangssignal
Die definierte Funktion ist aktiv, wenn der Eingang 230 V erreicht.
(Die Zwangsschließung wird jedoch bei 0 V aktiviert.)
Datenübertragung
Wenn die Datenübertragung eingesetzt wird, ist auf die ordnungsgemäße
Installation des Datenübertragungskabels zu achten.
Siehe separate Dokumentation Nr. RC8AC.
MODbus
Für Datenübertragung
Klemme 133 = B-
Klemme 134 = A+
Klemme 135 = Schirm
RS485 (Klemmen 130, 131, 132)
Für die Datenübertragung, jedoch nur, wenn ein
Datenübertragungsmodul in den Regler eingesteckt ist. Es kann ein
LON RS485-Modul sein.
Klemme 130 = B (B-)
Klemme 131 = A (A+)
Klemme 132 = Schirm
(Bei einem LON RS485 und einem Gateway AKA 245 muss das
Gateway die Version 6.20 oder neuer aufweisen.)
EKA-Display
Wenn das externe Ablesen/Bedienen des Reglers möglich sein soll,
kann ein Display EKA 163B oder EKA 164B angeschlossen werden.
Elektrische Störeinflüsse
Kabel zu Fühlern, zu DI-Eingängen und zur Datenübertragung
müssen getrennt von anderen Elektrokabeln verlegt werden:
- Separate Kabelträger verwenden.
- Zwischen den Kabeln einen Abstand von mindestens 10 cm
einhalten.
- Bei DI-Eingängen lange Kabel vermeiden.
Installationshinweise
Unbeabsichtigte Beschädigungen, eine unsachgemäße Installation
und/oder ungünstige Bedingungen vor Ort können zu Fehlfunktionen
der Regelung und schließlich zum Ausfall der Anlage führen.
Unsere Produkte weisen alle möglichen Schutzvorrichtungen auf, um
diese Fehler zu verhindern. Jedoch kann zum Beispiel eine
unsachgemäße Installation immer noch Probleme verursachen. Wenn
die Installation und der Betrieb nicht nach den anerkannten Regeln
der Technik erfolgen, kann auch ein elektronischer Regler daraus
folgende Mängel nicht ausgleichen.
Danfoss übernimmt keine Haftung für Produkte oder
Anlagenkomponenten, die durch die oben genannten Ursachen
beschädigt werden. Es obliegt dem Installateur, die Installation
sorgfältig zu prüfen und die erforderlichen Schutzvorrichtungen
vorzusehen.
Besonders hervorgehoben werden soll hier die Wichtigkeit der
Signale, die dem Regler ein Ausschalten des Verdichters anzeigen,
ebenso wie die Notwendigkeit, Flüssigkeitsabscheider in der
Saugleitung von Verdichtern einzubauen.
Wenden Sie sich für eine weiterführende Beratung oder Ähnliches an
Ihren Danfoss-Vertriebspartner vor Ort. Er/sie wird Ihnen gerne
behilflich sein.
