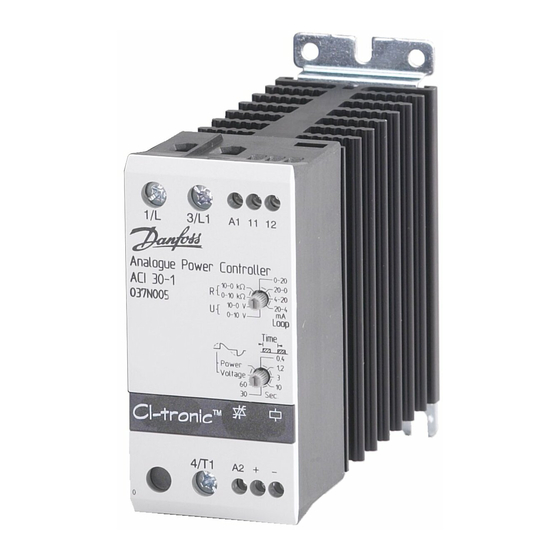

Danfoss ACI 30-1 Montageanleitung

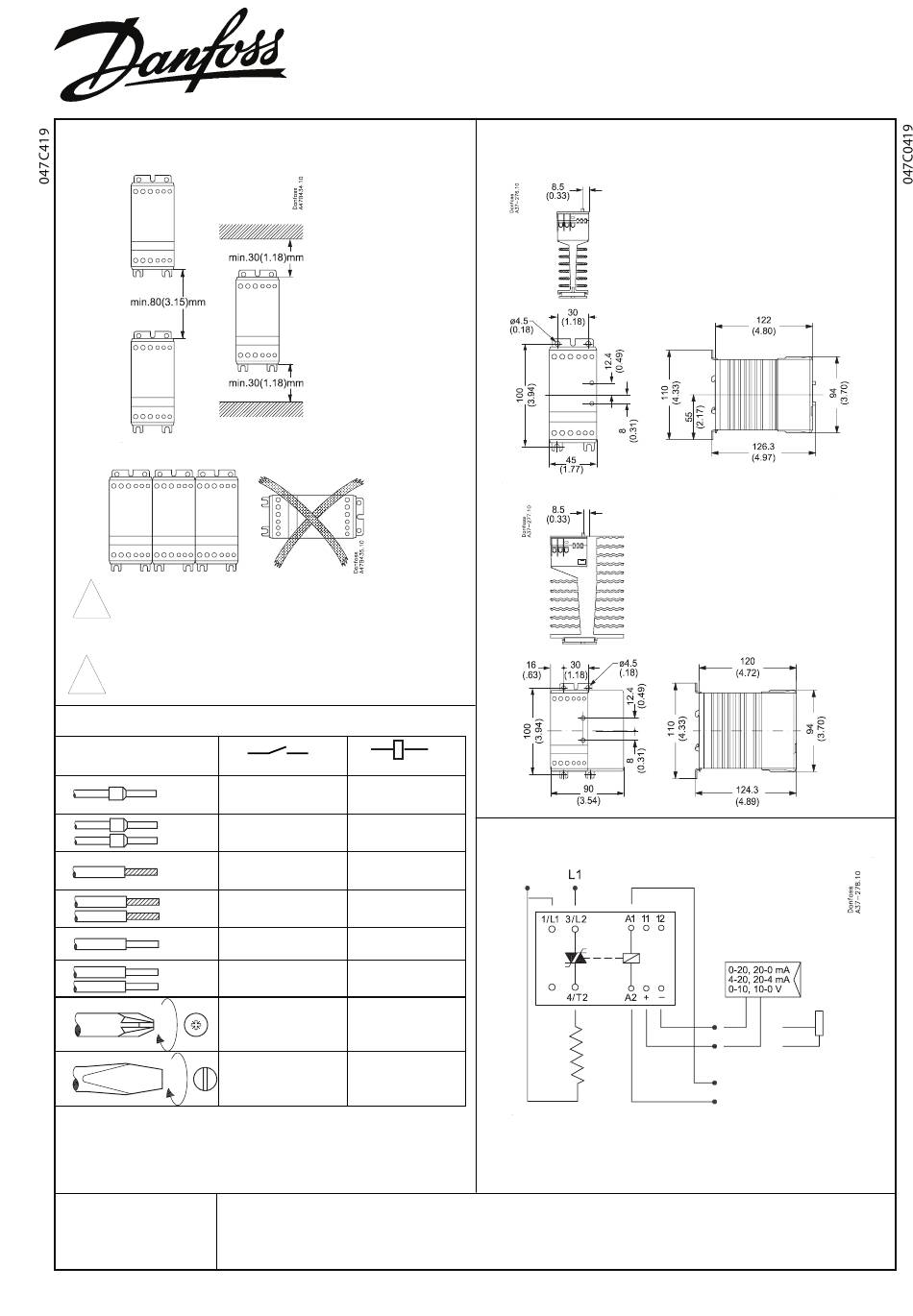

Montaż - Mounting - Montage
PL Jeżeli urządzenie jest zamontowane poziomo, to prąd
znamionowy musi zostać obniżony o 50%
!
UK If unit is mounted horizontally derate current by 50%
D Falls Einheit horizontal montiert wird, reduziert sich der Strom
um 50%.
PL Radiator należy utrzymywać w czystości oraz
nie należy zakłócać przepływu powietrza chłodzącego
!
UK Keep heat sink clean. Airflow should not be blocked
D Kühlflächen freihalten. Luftstrom muß ungehindert fließen
Podłączenie - Wiring - Verbindung
75°C
Kabel/ Wire*
**
**
**
- Uwaga: (Nie przekraczać maksymalnego momentu
- Important: (Observe the maximum screw torque limits)
(Max. Drehmoment beachten)
- Wichtig:
* Należy używać jedynie przewodów miedzianych
** UL tested
S
C US
LISTED
©Danfoss 11/2002 IC-MC
INSTRUKCJA
ACI 30-1, ACI 50-1
mm (inch)
mm 2 (AWG) mm 2 (AWG)
1.5 - 6 0.5 - 1.5
(16 - 10) (20 - 16)
2 x 1.5 - 6 2 x 0.5 - 0.75
(2 x 16 - 10) (2 x 20 - 18)
1.5 - 6 0.5 - 1.5
(16 - 10) (20 - 16)
2 x 1.5 - 6 2 x 0.5 - 1.5
(2 x 16 - 10) (2 x 20 - 16)
1 - 10 0.5 - 1.5
(18 - 8) (20 - 16)
2 x 1 - 6 2 x 0.5 - 1.5
(2 x 18 - 16) (2 x 20 - 16)
Pozidrive 2
1.2 Nm max. N.A.
10.6 lb-in max.
6 mm 3 mm
1.2 Nm max. 0.5 Nm max.
10.6 lb-in max. 4.4 lb-in max.
obrotowego)
PL: Sprawdź zalecenia w karcie katalogowej
UK: See recommendation in data sheet
DE: Empfehlungen im Datenblatt beachten
UL: Użyj przekaźnika termicznego wymaganego przez National Electric Code. Maks. temp. otoczenia 40ºC
Wymiary - Dimensions - Abmessungen
N/L
mm (inch)
ACI 30
ACI 50
Sygnał sterujący
10 k Ω
24 V AC/DC
Napięcie
zasilające 30 mA max.
°
DKACT.PI.C50.L1.49
520B0992
