User Guide | Netzwerksteuerung AK-SM 720

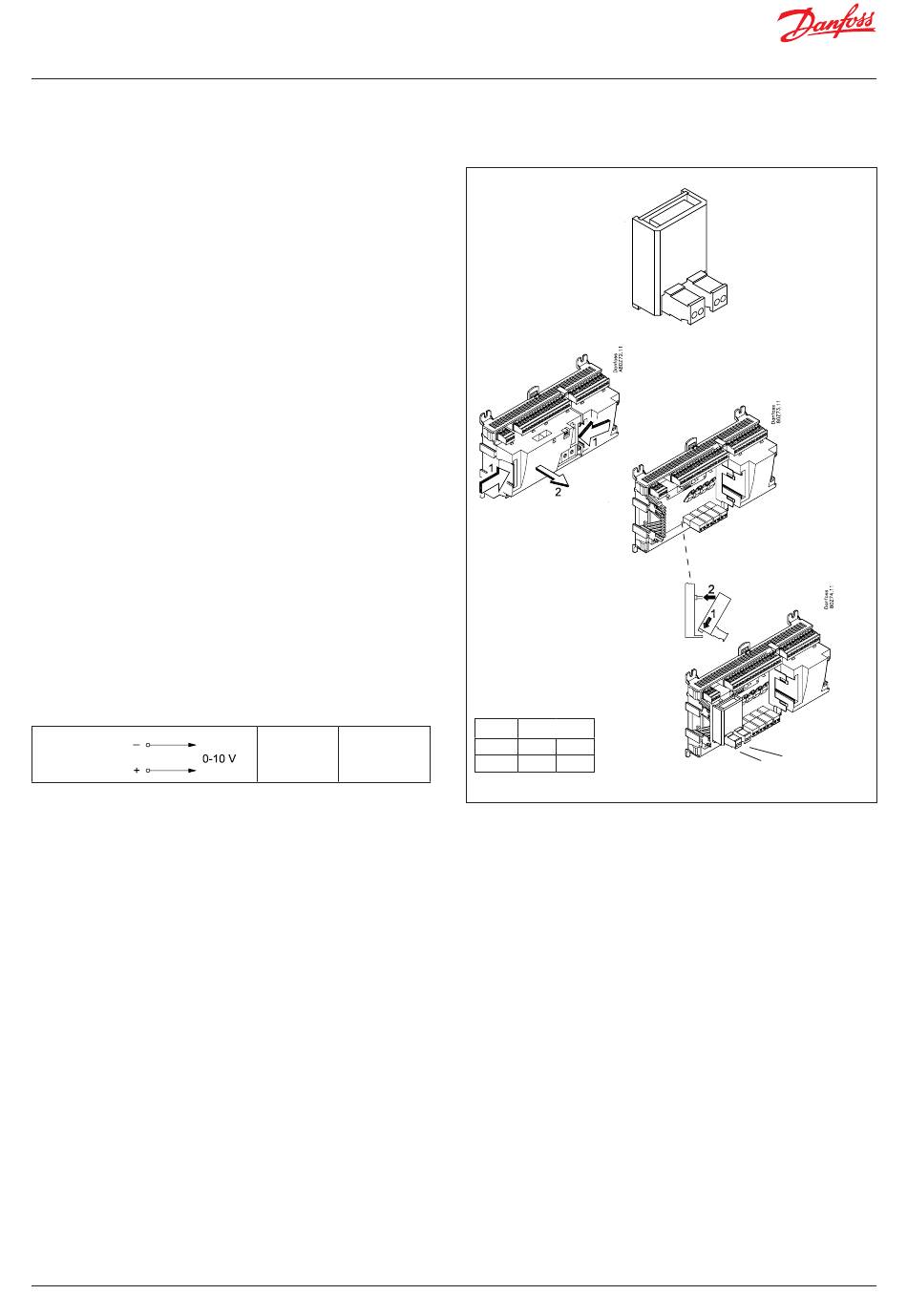

Ausbaumodul AK-OB 110

Funktion
Das Modul beinhaltet 2 analoge Spannungsausgänge von 0 – 10 V.
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt vom Reglermodul.
Placing
Das Modul ist auf der Platine im Inneren des Reglermoduls
platziert.
Punkt
Die beiden Ausgänge haben Punkt 24 und 25. Sie werden auf
einer früheren Seite gezeigt, auf der auch der Regler beschrieben
ist.
Max. Belastung
I < 2.5 mA
R > 4 kohm
AO
© Danfoss | DCS (vt) | 2020.01
AO 0 – 10 V
1
Modul
Punkt 24 25
Typ AO1 AO2
AO2
AO1
BC041586425769de-000601 | 23
