User Guide | Netzwerksteuerung AK-SM 720

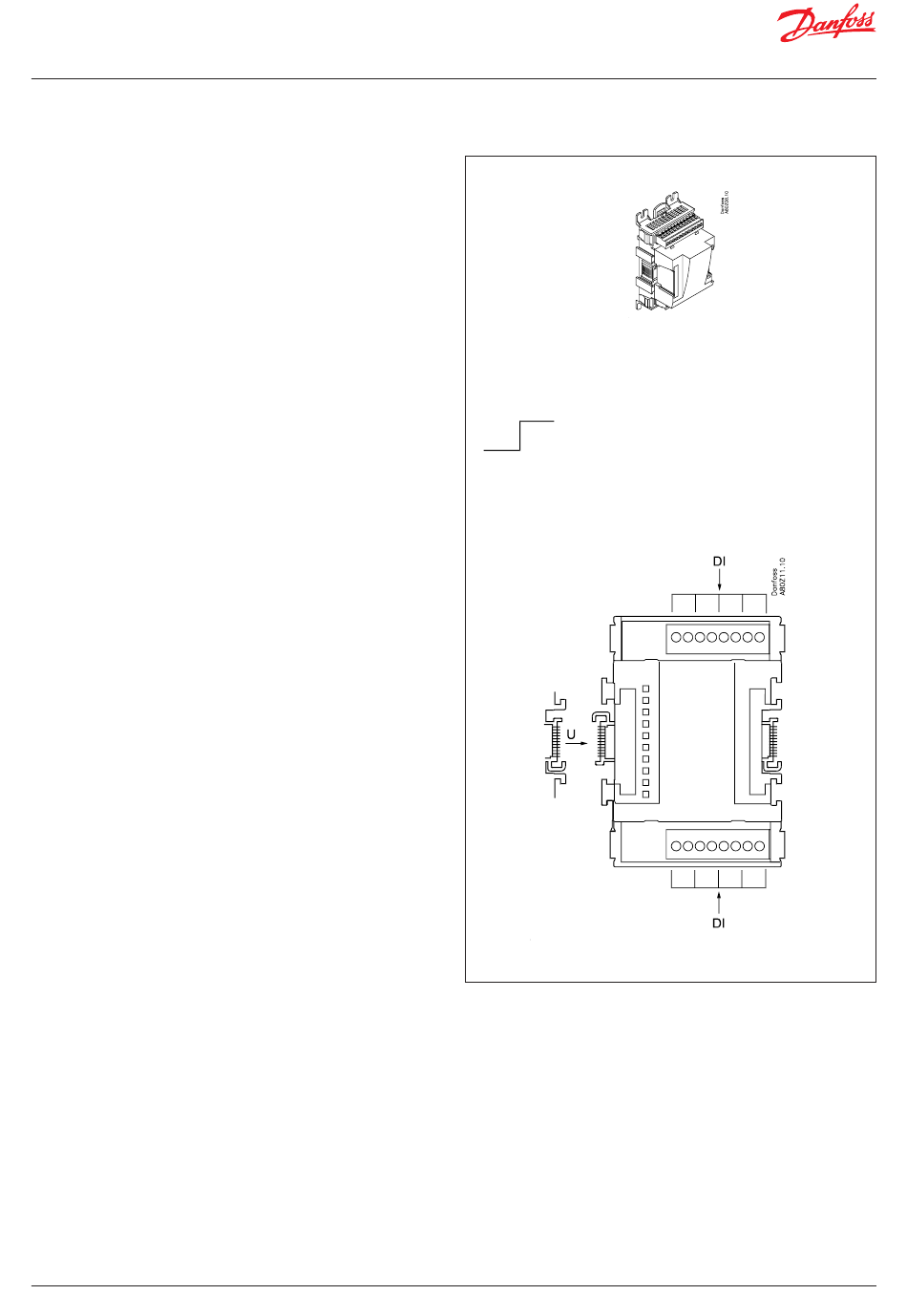

Ausbaumodul AK-XM 102A / AK-XM 102B
Funktion
Das Modul beinhaltet 8 Eingänge für EIN/AUS-Spannungssignale.
Signal
AK-XM 102A ist für Niederspannungssignale
AK-XM 102B ist für hochspannungssignale
Spannungsversorgung
Die Spannungsversorgung des Moduls erfolgt von dem in der
Reihe vor ihm liegenden Modul.
Light-emitting diodes
Sie haben folgende Bedeutung:
• Versorgungsspannung am Modul
• Kommunikation mit dem Regler ist aktiv (Rot = Störung)
• Zustand der einzelnen Eingänge 1 bis 8 (leuchtet = Spannung)
© Danfoss | DCS (vt) | 2020.01
AK-XM 102A
AK-XM 102B
Max. 24 V
Max. 230 V
On/Off:
On/Off:
On: DI > 10 V AC
On: DI > 80 V AC
Off: DI < 2 V AC
Off: DI < 24 V AC
BC041586425769de-000601 | 15
