User Guide | Netzwerksteuerung AK-SM 720
50. Zurück zur Übersicht.
Steuerung drucken.

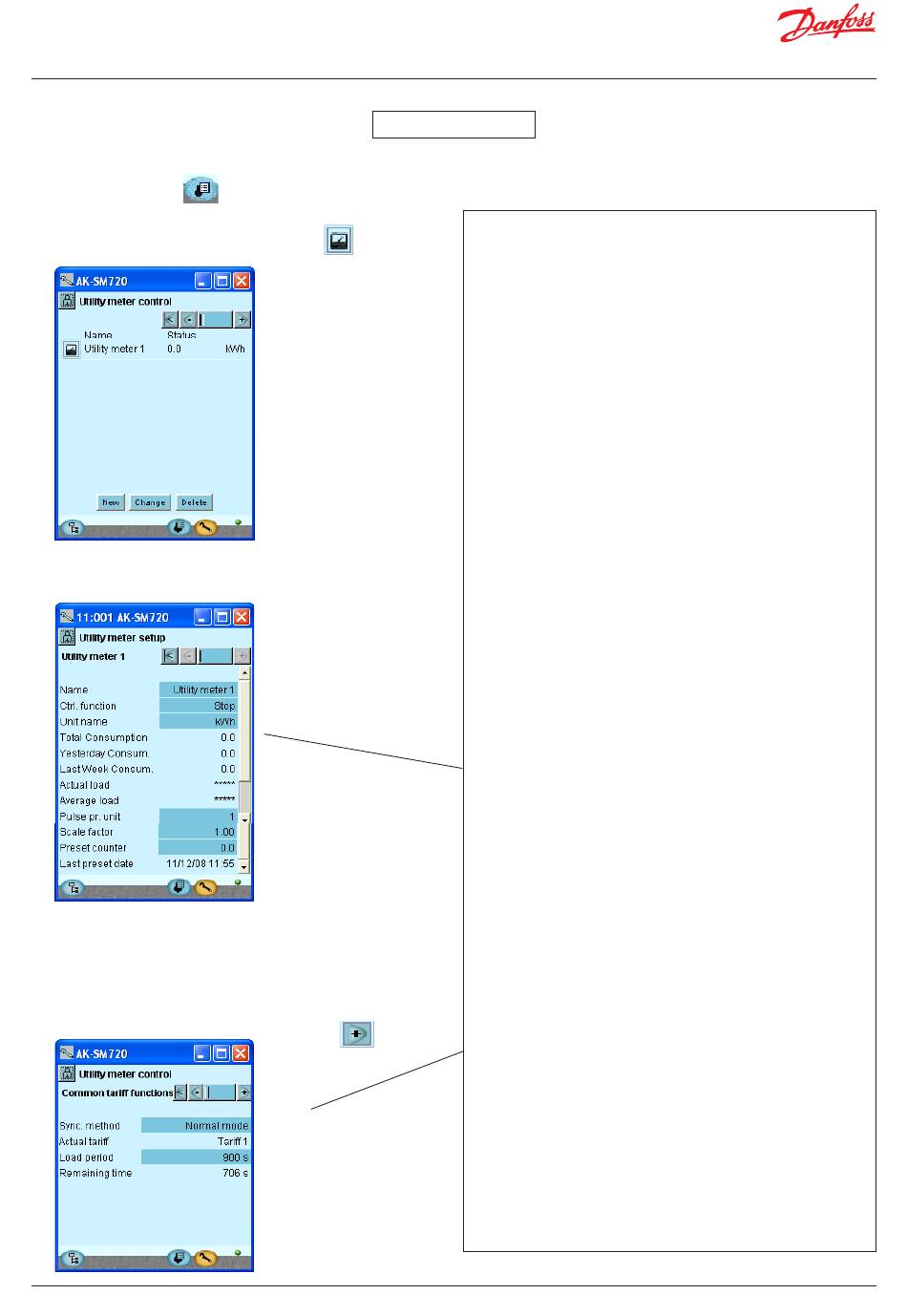

51. Wähle die Steuerung "Verbrauchsmessung"
52. Eine neue Gruppe errichten
Auf "New" drucken.
53. Wenn mehrere Gruppen errichtet werden soll- Punkt 52
wiederholen.
54. Gemeinsame Funktionen
Sie kommen vom 1. Bild zu den gemeinsamen Funktionen.
Hier müssen Sie auf die + Schaltfläche klicken
© Danfoss | DCS (vt) | 2020.01
Verbrauchsmessung
— !
Diese Funktion erfordert ein Signal von einem Pulszähler.
Der Verbrauch kann hierauf in den gezeigten Bildern verfolgt werden.
Es können bis zu 8 Messungen angelegt werden.
! Wenn Sie diese Funktion aktivieren, wird automatisch eine Zeile in der
I/O-Konfiguration angelegt und reserviert. Die Zeile wird den Namen
der Funktion enthalten. In dieser Zeile müssen Sie eine Modul- und
eine Punktnummer einstellen. Siehe auch Seite 56 und folgende.
Geben Sie der Funktion einen Namen.
Warten Sie mit dem Aktivieren der Funktion bis die gesamte Funktion
definiert ist (Einstellungen können nur vorgenommen werden, wenn
die Funktion gestoppt ist).
Geben Sie die Messeinheit an. KWh bei der Strommessung, m3 bei der
Gasmessung.
Stellen Sie auch ein:
- Wie viele Impulse für jede Messeinheit empfangen werden müssen.
- Ein etwaiges Skalierverhältnis
- Etwaiges Rücksetzen (oder einen anderen Startwert) der Anzeige.
Die Messung kann in den 5 Feldern verfolgt werden. Hier wird der
aufsummierte Verbrauch, die derzeitige Belastung und die gemittelte
Belastung über den Zeitraum gezeigt.
Hier müssen Sie die gemeinsamen Daten für die Tariffunktionen
einstellen.
Die Synchronisiermethode ist zeitbasiert, wenn kein Eingang mit
einem Tarifsignal angeschlossen wird.
• Normal: Ein neuer Zeitraum beginnt, wenn der Synchronisiereingang
auf Ein geht.
• Speziell: Wie Normal, doch ein neuer Zeitraum beginnt auch, wenn
der Tarifeingang geändert wird.
Die "Load period" ist der erwartete Zeitraum zwischen zwei
Synchronisiersignalen.
BC041586425769de-000601 | 79
